汽车汽油发动机点火系统简介

来源：本站整理作者：佚名 2018-01-04 09:27:24

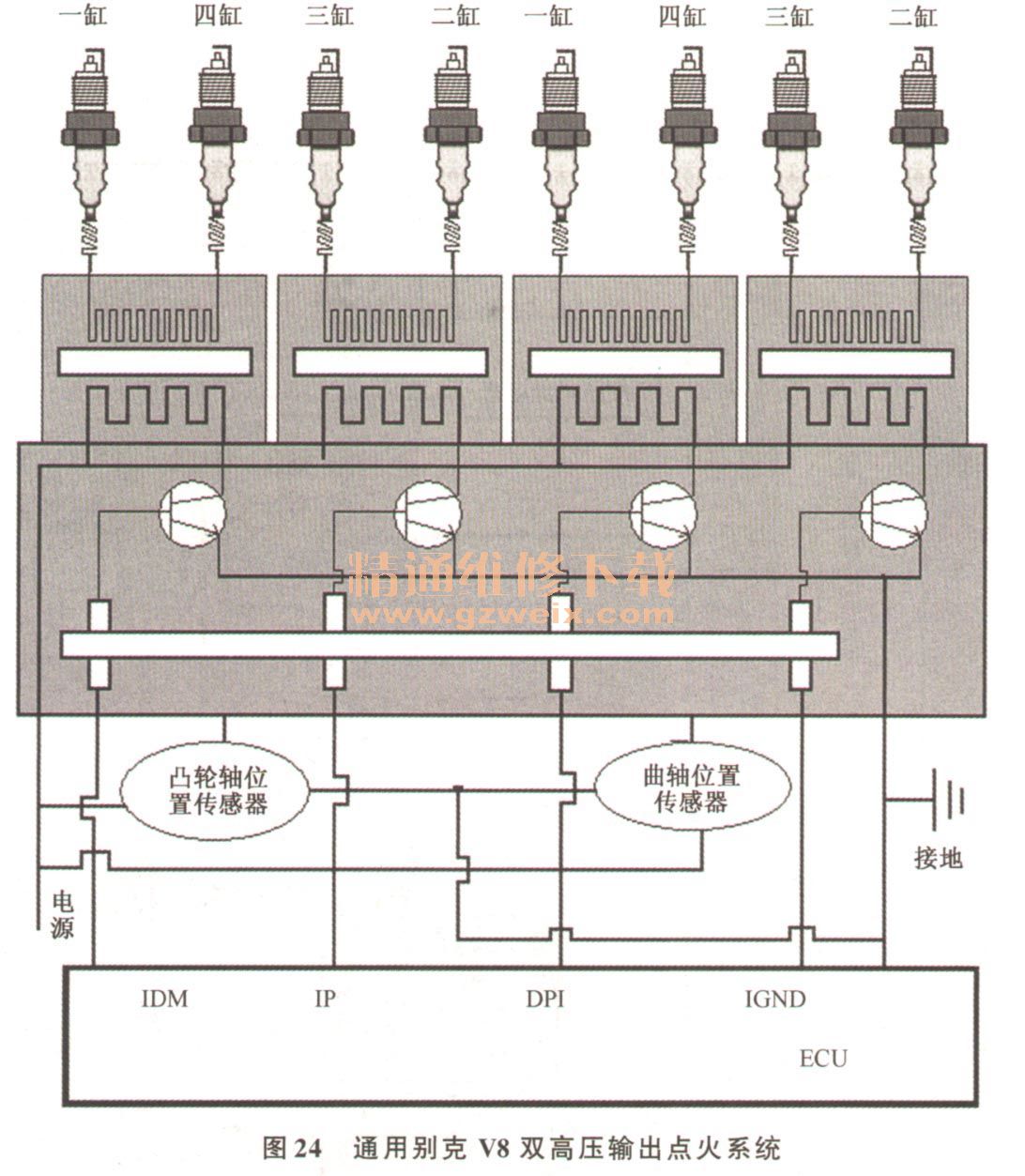

图24是通用V8发动机双高压输出微机控制系统，从图中可以看出点火线圈与点火器组装为一个整体，并且磁脉冲式双曲轴位置传感器和一只曲轴位置传感器，该发动机起动性能快。图25别克君威、世纪星车型使用的双高压输出微机控制点火系统，图26所示为通用鲁米纳车型使用的双高压输出微机控制点火系统，这两款车型点火系统中点火线圈与点火器为一体式，区别是君威使用了一只磁脉冲式两只霍尔式控制信号，而鲁米纳使用的是三只霍尔式传感器。

如图27、图28所示为通用SFIV6EI的两种点火系统，两者之间的区别是曲轴位置传感器的信号不同，前者为3齿，后者为3齿＋1齿。

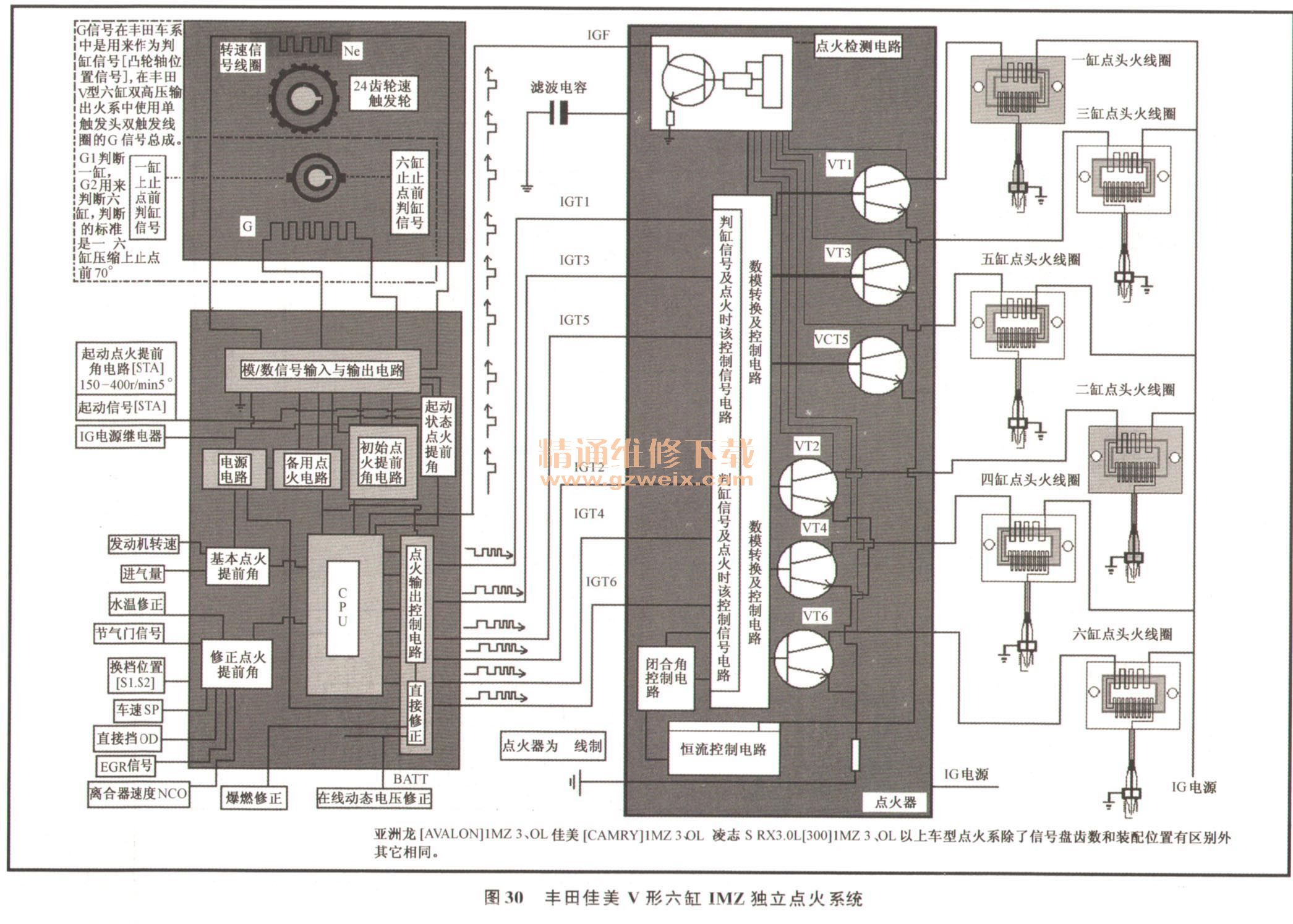

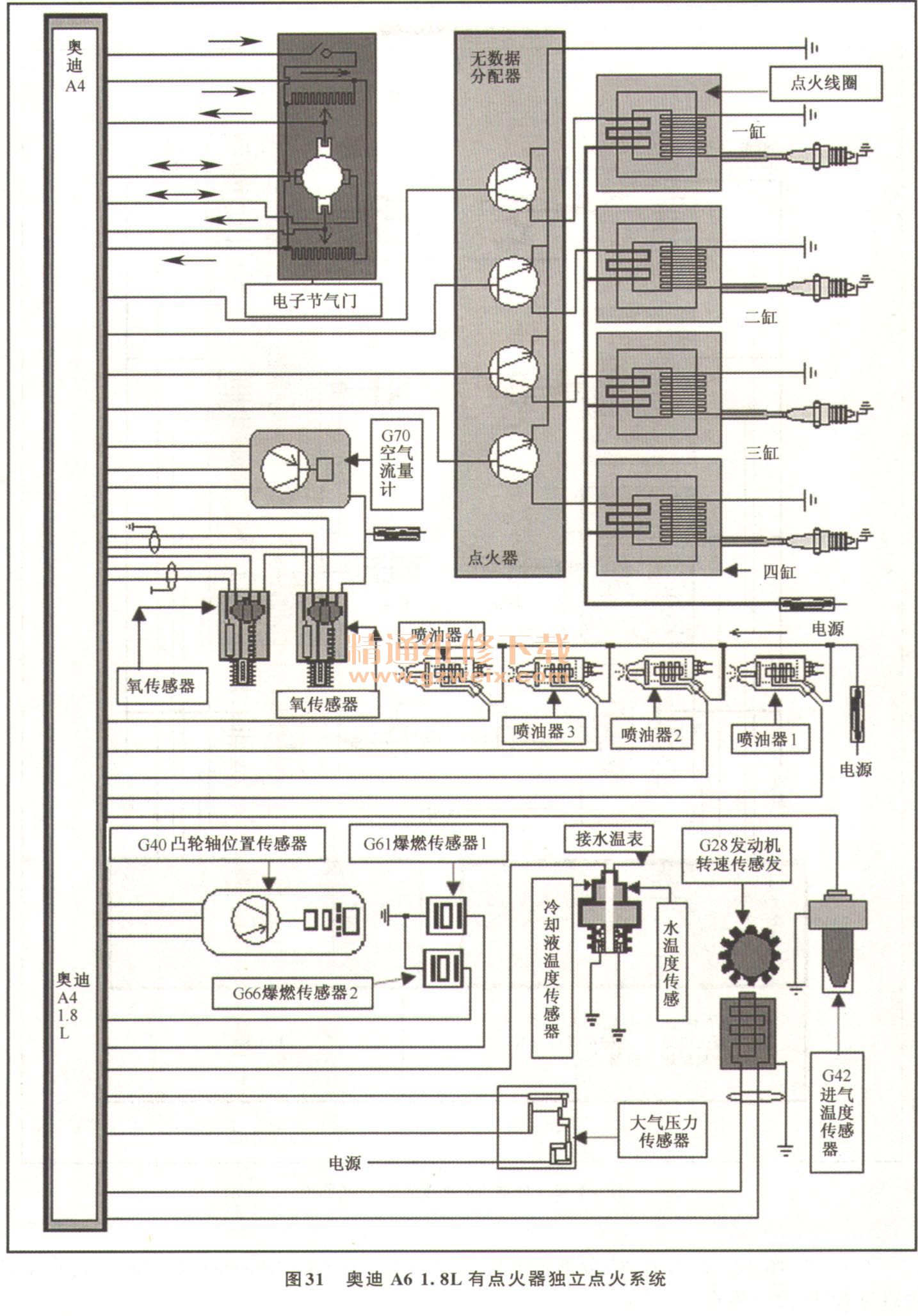

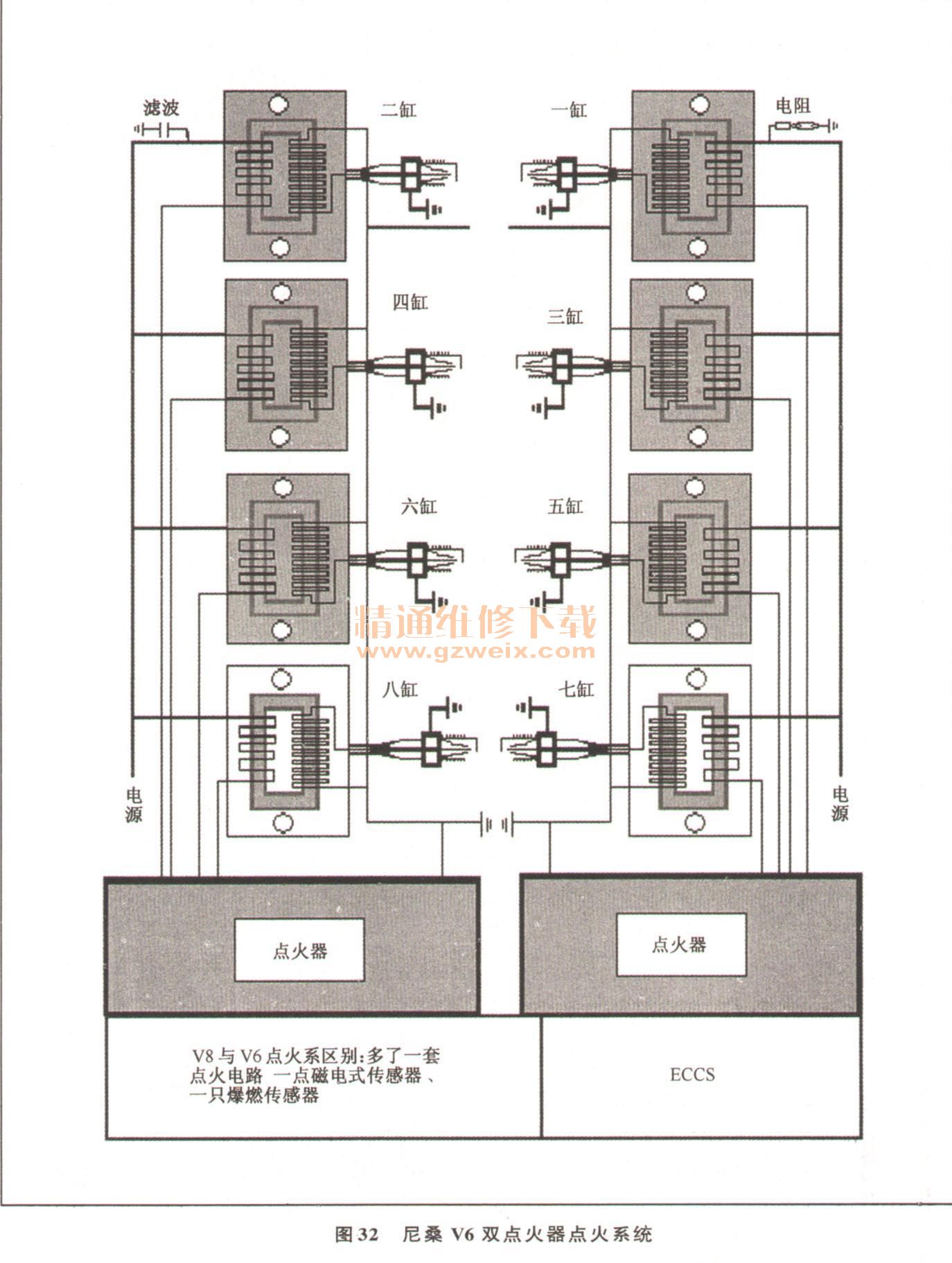

如图29、图30所示分别为尼桑V6、丰田佳美MZ发动机单缸独立点火系统，发动机ECU根据各传感器信号控制点火器，由点火器控制点火线圈，系统内设置有专用的点火器。图31所示为奥迪A4 1. 8L发动机的点火系统，从图中可以看出系统中设置有独立的点火器。图32所示为尼桑V8点火器控制点火系统，由两只点火器分别控制左、右排气缸的点火。
