浅谈博世高压共轨系统喷油器跨接管
来源:本站收集  作者:佚名  2014-02-13 08:55:32

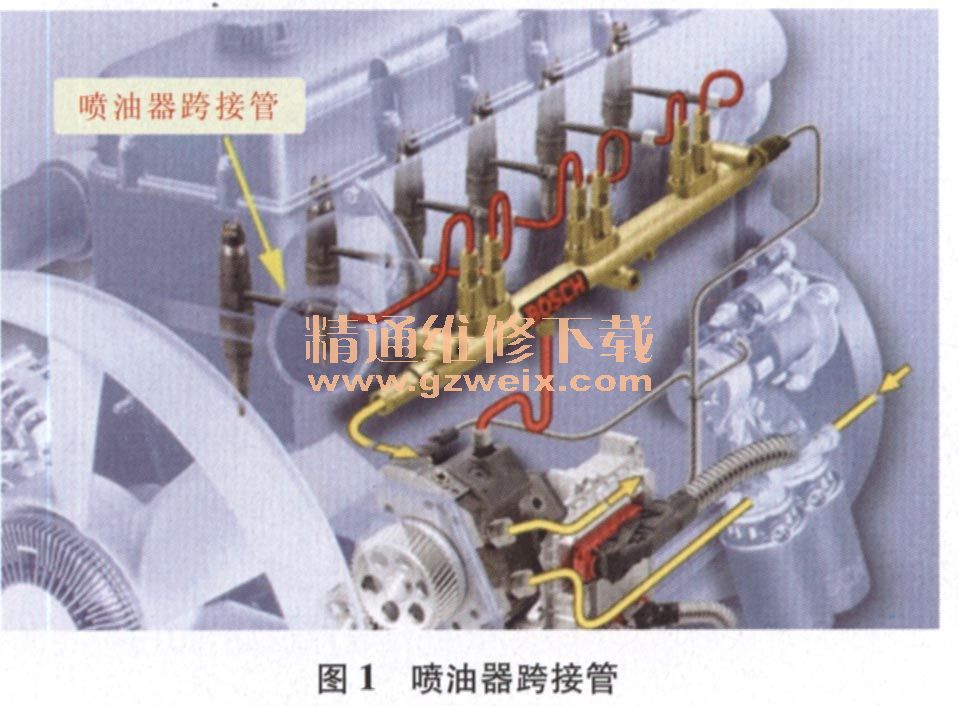

    解放锡柴“奥威”系列发动机喷油器采用内藏居中布置方式,例如,大家熟知的6DL、6DM系列发动机,这种喷油器的布置结构,在很多电控共轨柴油发动机上都有使用,其中的一个特点,就是喷油器与高压油管的连接多了一个装置—俗称“跨接管”(图1),博世(BOSCH)官方叫法为“高压接头”。很多使用“奥威”国l共轨柴油发动机的车辆,会出现加速无力、转速提升困难,甚至突然限速,且故障检测仪检测不到故障代码的情况,维修技术人员无法找到根本原因。其实,这类故障的发生就可能是“跨接管”密封不严造成泄油而导致的。

    1 喷油器跨接管安装顺序

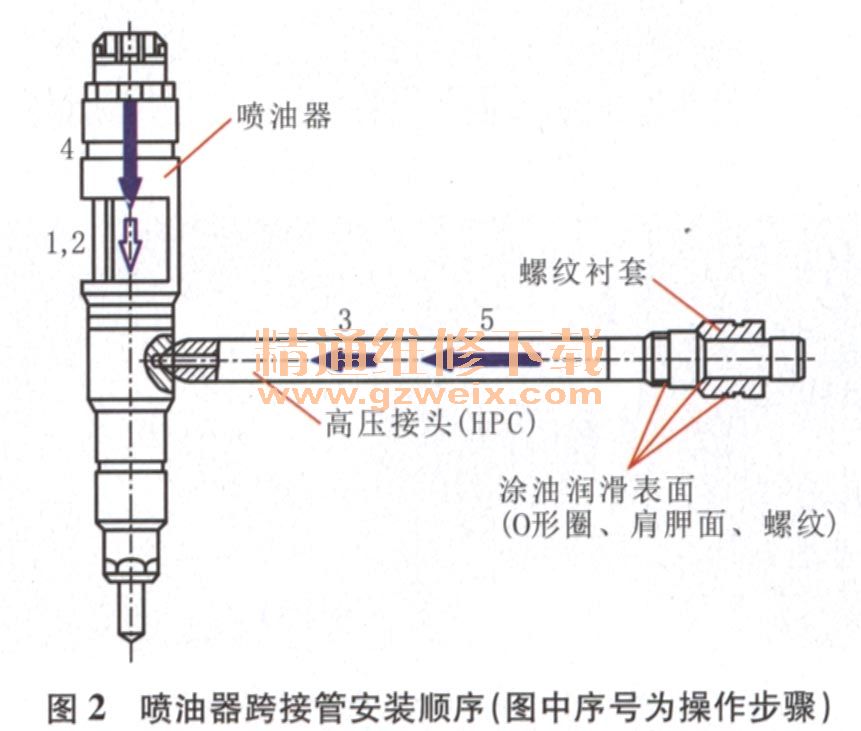

    图2所示是博世(BOSCH)的喷油器安装示意图,此喷油器的规范安装步骤如下。

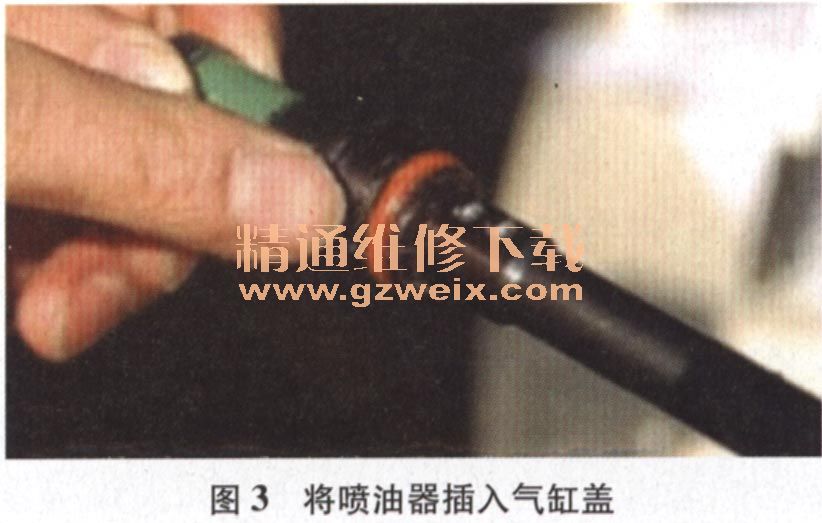

    (1)将喷油器插入气缸盖,推荐的预压紧力为1 Kn~2 kN(图3)。

    (2)完全松开压紧块或法兰,确保喷油器在气缸盖内正确定位和间隙配合。
    (3)以3.5 kN~8 kN的力将高压接头预压紧(相当于M22×1.5的螺纹上施加15 N·m~20 N·m的力矩。
    (4)将喷油器压紧(图4),施加必要的喷油器压紧力,最大压紧力为15 kN。

    (5)拧紧高压接头(跨接管),确保必要的密封压力(12 kN~22 kN ),相当于M22xl.5的螺纹上施加50 N·m~55 N·m的力矩(图5)。

    特别提醒:上述安装规范仅适用于有“跨接管”的喷油器;安装时上述步骤必须严格按照规范操作。
