3  EC5发动机STT系统线束定义设计

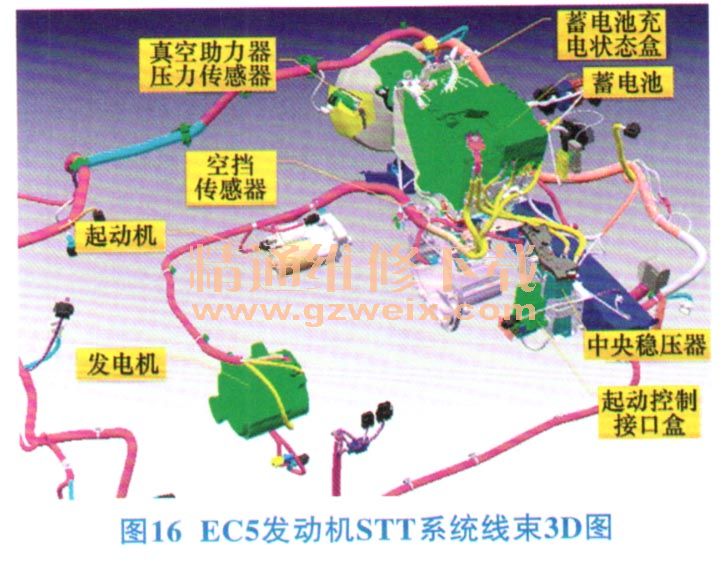

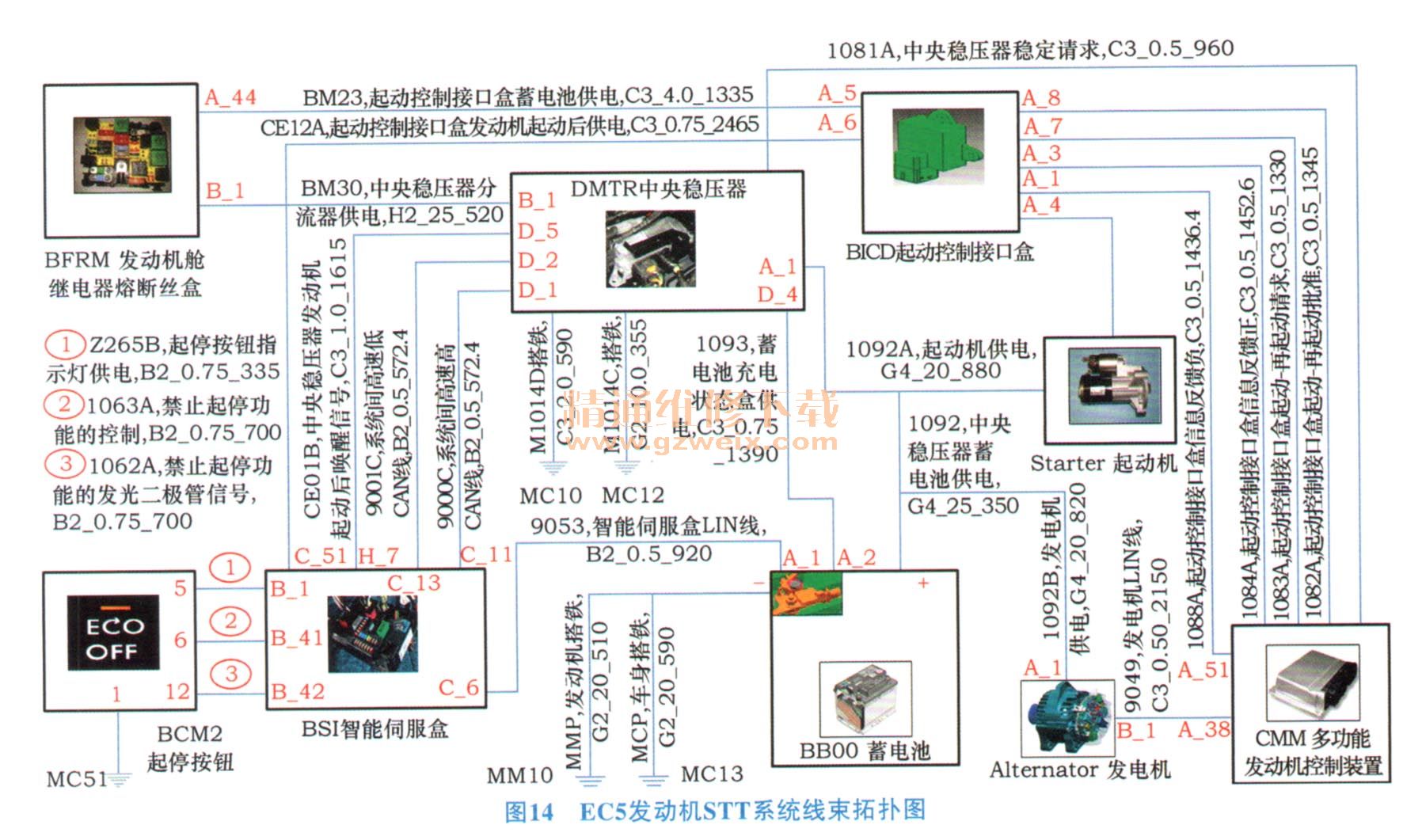

    EC5发动机STT系统和非STT系统线束拓扑图分别见图14、15。  EC5发动机STT系统线束3D图见图16。





    线束拓扑图中，“9049发电机LIN线，C3_0.50_2150”表示该回路的导线编码为9049，功能为发电机和多功能发动机控制装置通过LIN线进行通信，导线为C类导线，导线温度等级为T3（－40℃～125℃），导线截面积为0.50 mm2，导线长度为2 150 mm。

    4 总结
    本文叙述EC5发动机的非STT系统和STT系统电器架构，简单分析了电器设备控制策略，给出了线径计算方法与熔断丝容量大小确定方法及线束定义设计方法，对发动机新增电器设备或者系统提供了借鉴方案。
