三、前照灯检验标准、方法及存在的问题
1．国内前照灯检验标准要求

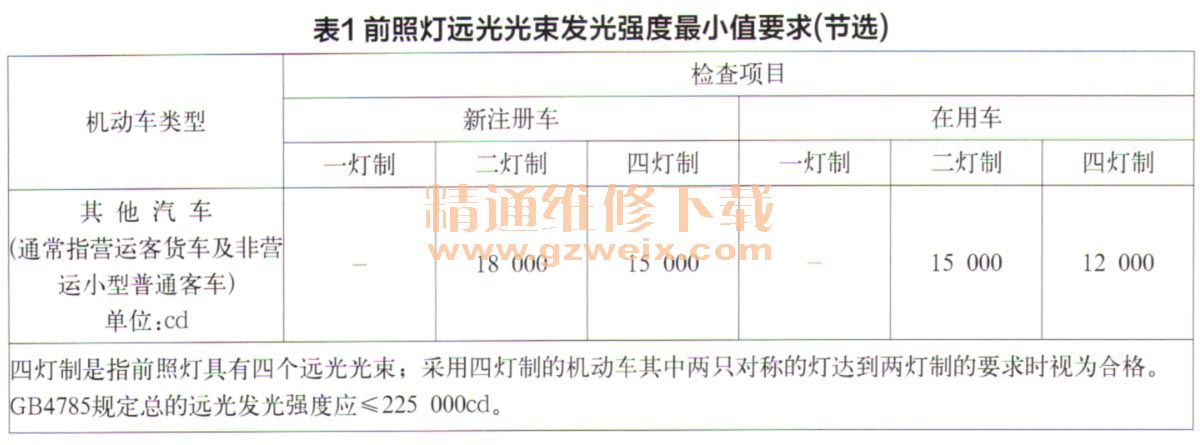

（1）根据GB7258-2012中8.5.2的要求，相应类型机动车的发光强度最小值应满足要求。前照灯远光光束发光强度最小值要求列于表1，其总的远光发光强度应符合G B4785规定，测试时电源系统应处于充电状态。
（2）前照灯远近光光束垂直偏移应符合机动车运行安全技术条件GB 7258-2012中8.5.3的相关要求。其中规定：①检验前照灯近光光束照射位置时，前照灯照射在距离10m的屏幕上，乘用车前照灯近光光束明暗截止线转角或中点的高度应为0.7H～0.9H归为前照灯基准中心高度，下同），其他机动车应为0.6H～0.8H。②检验前照灯远光照射位置时，对于能单独调整远光光束的前照灯，前照灯照射在距离10m的屏幕上时，要求在屏幕光束中心离地高度，对乘用车为0.85H～0.95H（但不得低于前照灯近光光束明暗截止线转角或中点的高度），对其他机动车为0.8H～0.95H，前照灯光束位置图如图6所示。
2．全自动前照灯检验仪的结构和工作过程

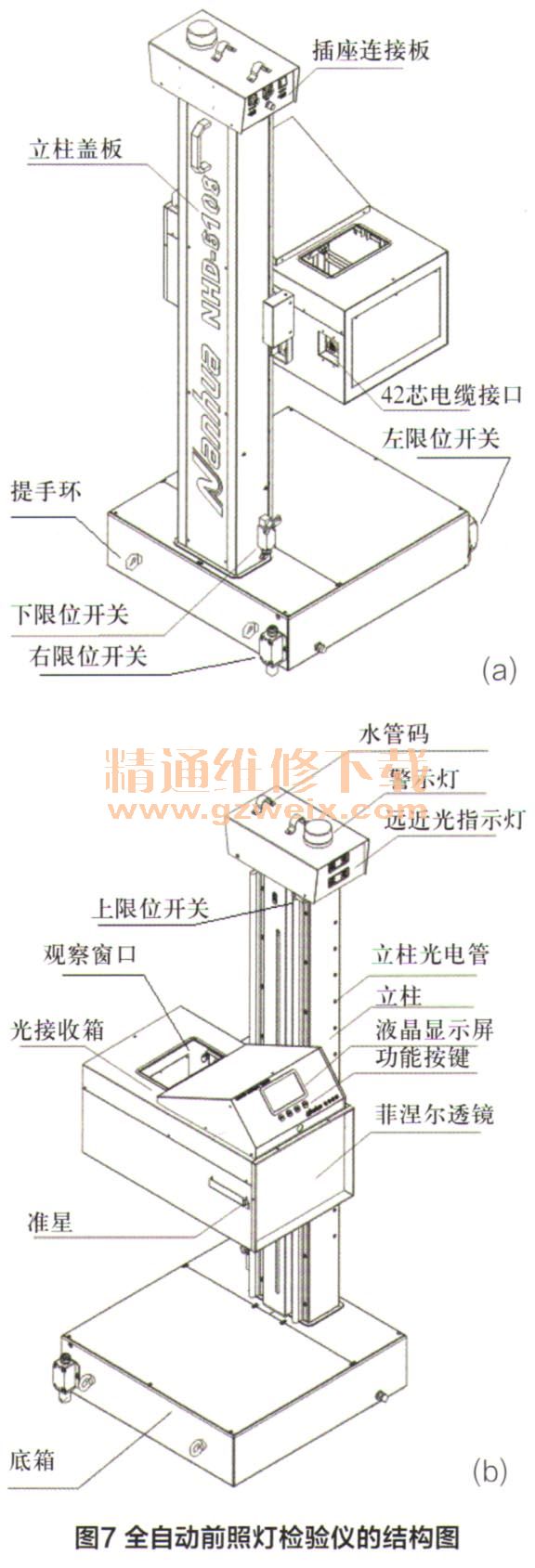

目前，市场上主流的全自动前照灯检测仪是配合检测软件全自动智能化的检测仪，无需人工操作和值守。全自动前照灯检验仪的结构图如图7所示，仪器在校准、设置操作以及显示方面采用液晶显示屏提示，有的还具备单机打印检验结果功能。仪器轻便小巧，精准灵活，特别适用于各类机动车检测站和大型汽车维修单位。全自动前照灯检验仪应配备由数字信号处理器（DSP）组成的数据处理及自动控制系统，连接网络后，通过驾驶人员的规范操作，可自动导入被检前照灯光照区，自动对准被检前照灯，按照预先设计好的检验程序，自动检测被检前照灯的发光强度、灯高及远近光照射方向，并可对四灯制或两灯制的前照灯分别进行自动测量，最后，将检验数据通过检验机构的互联网服务商软件进行数据接口匹配，将检测结果自动传输并打印在检验报告上。下面以左停原始位、两灯制，先检测远光后检测近光为例，介绍全自动前照灯检验仪的结构和检测过程。
（1）引车员驾驶车辆进入前照灯检测设备前一米处的待检区，并根据检测工位大屏提示引车员：“请打开远光灯”，准备进行左灯远光检测。
（2）此时，仪器同步开始从原始位置向右行走寻找左灯光照区。
（3）在仪器行走的过程中，立柱光电扫描阵列不断进行扫描。当扫描到光照区图7全自动前照灯检验仪的结构图时，仪器停止水平方向运动，并根据光电扫描阵列的光照区高度，控制光接收箱进入光照。
（4）光接收箱进入左灯光照区后，仪器转入自动跟踪状态，对被检前照灯进行远光检测。
（5）远光检测完毕后，仪器通过大屏 “请切换至近光灯”，提示引车员此时把前照灯切换到近光，待近光检测结束后，在前照灯检测仪的液晶显示屏和工位大屏上同步显示被检车辆的左灯远近光检测数据（依次显示远光发光强度和远、近光垂直偏移量和水平偏移量）。
（6）完成左灯检测后，仪器自动向右行驶寻找右灯光照区。仪器再次通过大屏提示引车员：“请打开远光灯”，准备进行右灯远光检测。
（7）在仪器行走的过程中，光电扫描阵列不断进行扫描。当扫描到光区时，仪器停止水平方向运动，并根据光电扫描阵列的光照区高度，控制光接收箱进入光照区。
（8）光接收箱进入右灯光照区后，仪器转入自动跟踪状态，对被检前照灯进行检测。
（9）远光检测完毕后，仪器通过大屏 “请切换至近光灯”，提示引车员此时把前照灯切换到近光，待近光检测结束后，在前照灯检测仪的液晶显示屏和工位大屏上同步显示被检车辆右灯的远近光检测数据（依次显示远光发光强度和远、近光垂直偏移量和水平偏移量）。
（10）仪器自动返回原始位置，并回复到“待机”状态，此时显示所有的检测数据，并按照标准判定检验结果是否合格。
