浅析汽车线束系统的电磁兼容性设计
来源:汽车电器  作者:佚名  2018-04-06 08:19:47

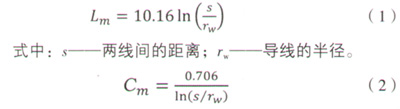

    当两导线充分隔离(两导线间的距离大于5倍的导线半径)时,导线间的临近效应可以忽略,则两导线单位长度上的互电感Lm、互电容Cm可由公式(1)、(2)确定

    从公式(1)、公式(2)可见,导线间单位长度上的互电感Lm、互电容Cm与其导线半径rw、两线间的距离:是密切相关的。在线束设计过程中,rw可在导线截面积选择时得到精确控制,但对于s,因线束制造特点决定,不可能精确控制,要想从控制导线单位长度上的互电感、互电容来控制线束间的串扰问题,可行性不大,故只能寻求别的解决办法来减少互电容及互电感产生的串扰问题,

    3.1.2串扰问题解决
    3.1.2.1互电感问题解决
    变化的电场将产生磁场,变化的磁场也将产生电场。其作用原理如图4所示。

    其中电磁关系遵从电磁感应定律,如公式(3)所示

    从公式(3)可见,处于时变磁场中的封闭线圈产生的电流大小,与其围成的面积成正比,为降低Vemf,在磁感应强度B不变的情况下,可通过减小面积S来达成,也可通过减小磁场变化率来达成。
    1)减小感应回路面积
    汽车线束系统对信号进行传输有3种方式:利用参考线作回路的单线传输,如图5a所示;利用导线对进行的双线传输,如图5h所示;利用双绞线进行传输,如图5c所示。其中图5a与图2相同。

    从图5可见,就回路面积而言,单线传输的回路面积最大,在同等条件下感应的电动势VPmf最大,如要在该条件下减小感应面积,接收线必须很接近参考导体才行,对汽车而言就是车身系统或车架系统的金属导体;直线对传输次之,信号的输出和返回线往往集成在同一线束内,感应面积较小;双绞线传输回路感应面积最小,其信号的输出和返回线按一定的绞距紧密缠在一起,而且其相邻环间产生的感应电动势还可相互抵消,所以其抗磁场串扰能力最强。车内一些重要的信号线,如CAN总线信号传输,就采用了双绞的传输方式,能有效抑制线束内磁场引发的串扰问题。
    2)减小磁感应强度B的变化率
    由公式(3)可知,减小磁场随时间的变化率,也可降低感应电动势Vemf。感应磁场主要由发射导线中的时变电流产生,其和感应磁场的关系遵守安培环路定律,数学表达如公式(4)所示

    式中:H—在环路C中产生的磁场强度;i (t)—时变电流。
    由公式(4)可知,减小时变电流i (t)随时间的变化率,就可减小磁场强度H随时间的变化率。磁感应强度B和磁场强度H由物质的本构关系决定了其关系遵循公式(5),具体如下
                    B=μH(5)
    式中:林—介质的导磁率。
    由上式可知,降低时变电流i(t)随时间的变化率,可降低磁感应强度B的时变率,从而可降低接收导线的感应电动势Vemf。
    当然要降低电流i (t)随时间的变化率,从汽车线束设计的角度,是做不到的,但当识别出该类问题时,可和相关的控制器开发人员进行沟通:在确保发射导体上的信号满足使用要求的前提下,尽量降低变化频率(如其控制电路的时钟频率),或者控制时变电流的上升沿和下降沿时间,使其尽可能长,从而减小发射导线中电流高频分量的对外辐射。
