ABS扩展的ESP功能实现电动泵的油压提高。这要求
ABS的ESP模块和整车控制系统要进行通信,可以将再生制动软件写入
ABS模块,驱动油泵、控制摩擦制动和控制制动助力的真空源。
ABS和整车控制器通信控制再生制动的强度即可。液压制动力矩是电控的,将产生的液压传至制动轮缸上,因而再生液压制动系统需要有避免制动失效的机构。为了提高系统的可靠性,满足安全标准,系统通常采用双管路制动,当其中一条管路失效时,另一条管路必须能提供足够的制动力。
为了使车辆可以稳定地制动,前后车轮上的制动力必须很好地平衡分配。另外,为了防止汽车发生滑移,加在前后轮上的最大制动力应该低于允许的最大值(主要由滚动阻力系数决定)。

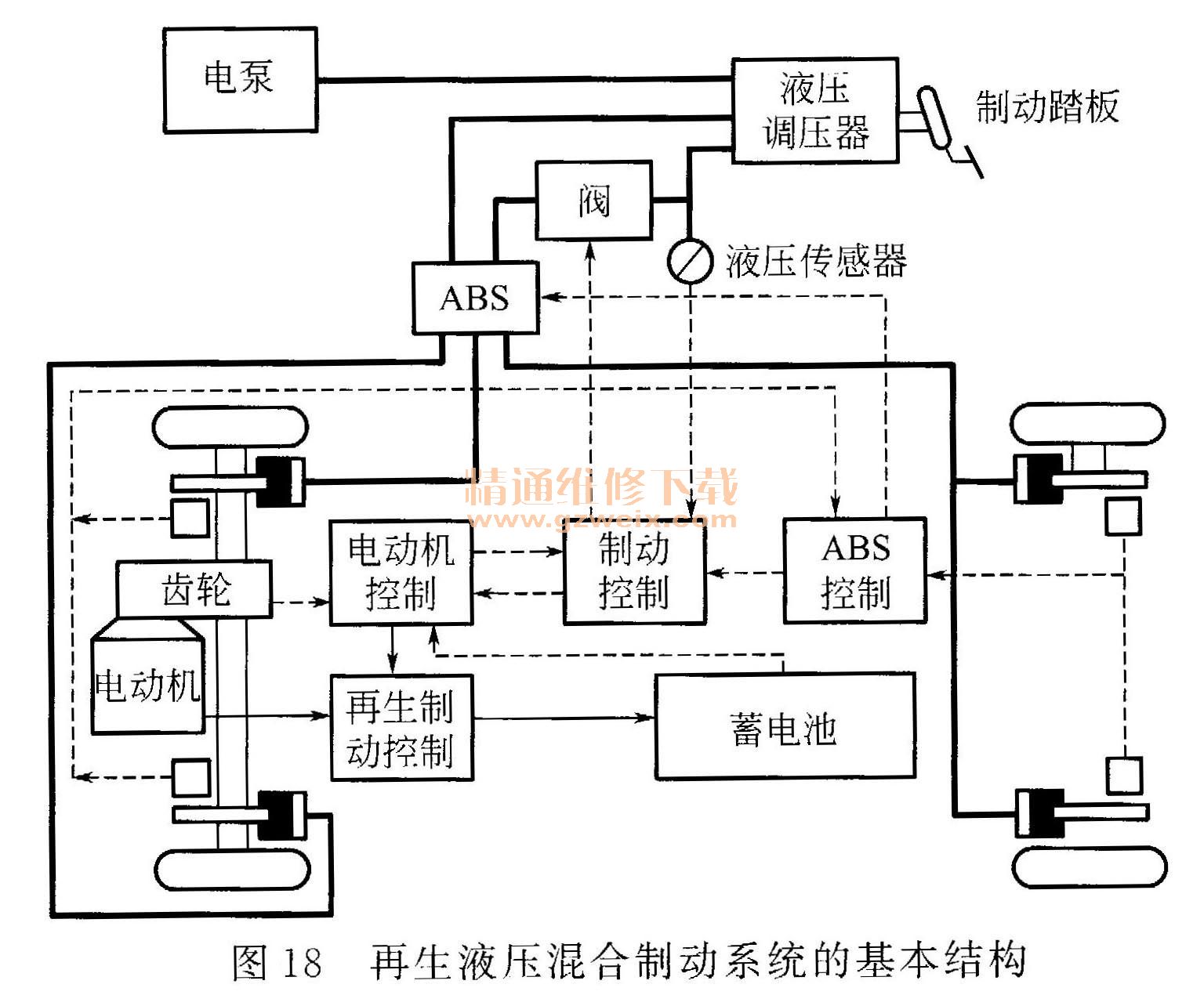

电动汽车采用的再生液压混合制动系统即可满足以上要求,其基本结构如图18所示。驾驶员踩下制动踏板后,电动泵使制动液增压产生所需的制动力。制动控制和电动机控制协同工作,确定
电动汽车上的再生制动力矩与前后轮上的液压制动力。再生制动时,再生制动控制回收再生制动能量,并且反充至
蓄电池中。
电动汽车上的
ABS及其制动比例控制阀(
ABS的扩展功能
EBD元件)的作用和传统燃油车上的相同,即产生最大的制动力。电动泵能够利用现有汽车中
ABS的扩展功能中的ESP电动供能泵作为压力源。

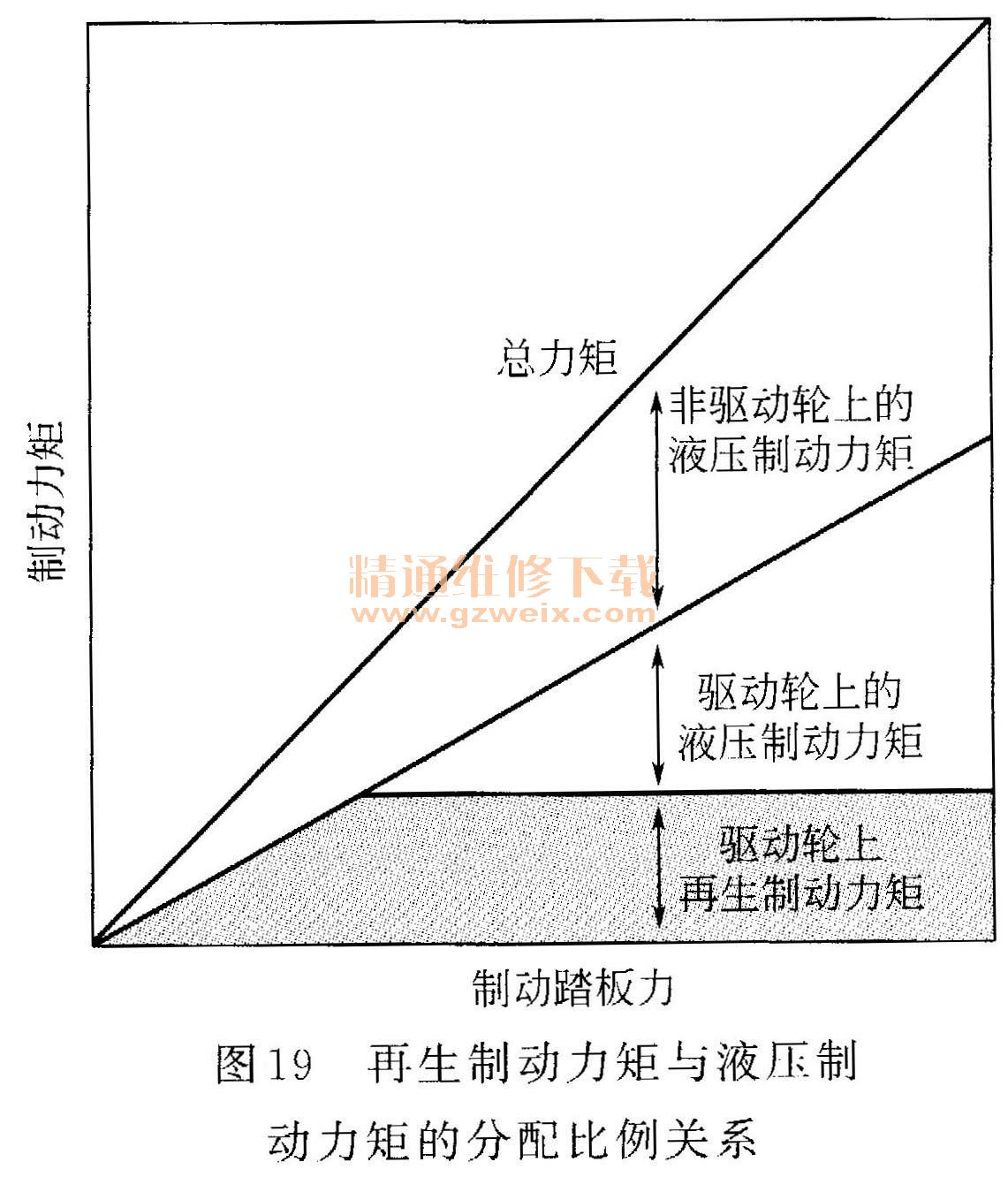

电动汽车上的总制动力矩是再生制动力矩与液压制动力矩之和。它们之间的分配比例关系如图19所示,目的是保持最大再生制动力矩的同时为驾驶员提供和燃油车相同的制动感。当制动踏板力较小时,只有再生制动力矩施加在驱动轮上,才能和制动踏板力成正比。而非驱动轮上的制动力由液压制动提供,液压制动力也和制动踏板力成正比。当制动踏板力超过一定值时,最大再生制动力矩全部加在驱动轮上,同时液压制动力矩也作用在驱动轮上以得到所需的制动力矩。因而最大再生制动力矩可以保持不变,以便能够完全回收车辆的动能。
若制动系统因制动造成的管路压力(或制动踏板踏下深度越深)越高,表示经驾驶员判断需要的总制动力矩越大,非驱动轮的制动力矩不断增加,驱动轮的制动力矩也在增加。但摩擦力矩增加得多,再生制动扭矩不增加,甚至还可能减小,这就要求再生制动和
ABS系统要协调工作。
在两前轮独立、后轮采用低选原则的
ABS中,制动压力传感器(液压传感器)监测制动系统管路的制动压力(液压或气压),
ABS采用车速与压力传感器(也可是制动踏板行程开关)采集制动状态信号,根据车速算出的减速度值与设定的减速度值进行比较,从而对车辆进行控制。
