(2)如果熔丝正常,则用万用表测量该熔丝是否有快充唤醒电压。如果无电压,则应断开充电枪,在点火开关处于关闭状态下,检查快充线束端子有无退针、锈蚀、接触不实等现象,发现问题则进行修复。如果线束端子没有问题,则测量快充接口9号端子和快充线束2号端子是否导通(图22)。如不导通则更换快充线束,如导通则继续测量。
(3)继续测量低压电机一侧的快充线束插件的2号端子和前机舱低压电器盒16芯绿色插件的A5端子是否导通(图23)。如不导通则应检查并修复线束,在不能有效修复的情况下需要更换线束。如导通且插件端子良好,但FB27熔丝没有唤醒电压,则更换前机舱低压电器盒。
(4)测量前机舱低压电器盒FB27熔丝和背面的J8/A7端子是否导通,不导通则更换前机舱低压电器盒,导通则继续检测低压电机线束。
(5)测量前机舱低压电器盒FB27熔丝和背面的J1 1/A10端子是否导通,不导通则更换前机舱低压电器盒,导通则对前机舱线束继续检测。
(6)测量前机舱低压电器盒16芯红色插件J8的A7端子(图25)和整车控制器(VBU)插件的105号端子(图26)是否导通,不导通则检查并修复线束,如不能有效修复则应进行更换。
(7)测量前机舱低压电器盒连接插件J11的A10端子与组合仪表32芯插件的4号端子是否导通,不导通则检查并修复线束,导通则检查仪表。
(8)如果进行快充时仪表已经唤醒,则可以从以上步骤(6)开始直接对低压电机线束进行检查。
8.检测确认信号
检查完快充唤醒信号及相关线束都正常,车辆仍旧不能通讯,则需要对车辆端连接确认信号进行检测。
(1)测量快充接口2号端子(CC2)与快充线束的1号端子是否导通。如不导通则检查有无退针,必要时修复,无法修复则更换快充线束;如导通则继续对低压电机线束进行检测。

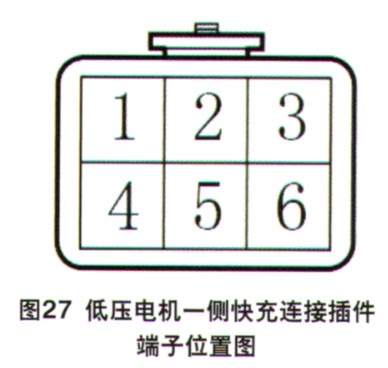

(2)测量低压电机一侧的快充连接插件的1号端子(图27)与整车控制器(VBU)的17号端子(图27)间的阻值,应小于0.5Ω,如不符合标准,则对线束进行检查并修复,不能有效修复则更换。
