典型案例4:快充桩无充电电流
故障现象:快充桩与车辆通讯正常,但无充电电流。
排查步骤:
1.连接快充桩
快充桩显示连接正常,动力电池信息显示正常,但无充电电流(图35)。
2.检查熔丝

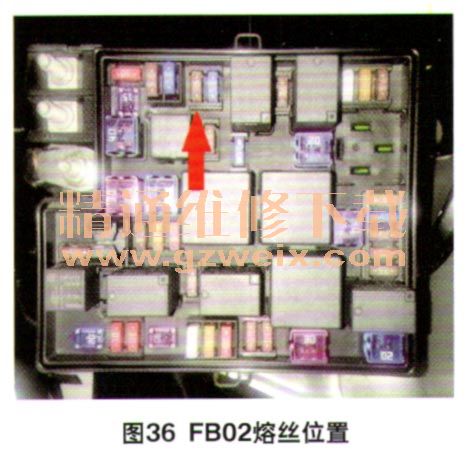

检查前机舱低压电器盒的FB02熔丝是否熔断
(图36),如损坏则检查低压电机线束检测,如未损坏则检查熔丝供电低压。
3.测量熔丝供电电压
如无电压,则测量熔丝盒的供电端子与FB02熔丝间的连接情况,如不导通则更换低压电器盒;如导通则检查低压主熔丝。
4.检查高压控制盒低压插件
检查高压控制割压插件的1号端子有无电压(图37),如有电压则直接从步骤7开始。如无电压,则检查前机舱低压电器盒FB02熔丝与背面J8插件的B1端子是否导通,不导通则更换低压电器盒,如导通则检查低压电机线束。
5.检查低压电机线束
找到低压电机线束与前机舱低压电器盒连接的红色16芯插件J8、测量其B1端子(图38)与高压控制盒低压插件的1号端子是否导通。如不导通则检查低压电机线束并修复,不能有效修复则更换;如导通则检查高压控制盒快充继电器的负极控制信号。
6.检查快充继电器负极控制信号
快充启动后测量高压控制盒低压插件2号端子是否有搭铁控制信号(图39)。如有搭铁信号则检查高压控制盒低压插件3号端子是否有搭铁控制信号(图40)。如果3号端子也有搭铁信号,且插件端子良好,则更换高压控制盒。
7.检测动力电池电压
快充桩显示充电电压,但没有充电电流,在确保安全的情况下,测量动力电池与高压控制盒连接插件的电压,应与动力电池低压一致。如没有电压,则检查动力电池快充唤醒信号。
8.检测高压控制盒
如果有电压,则断开充电枪并将该插件恢复,再将快充线束与高压控制盒连接插件拆下。重新连接快充枪启动充电,测试高压控制盒快充连接插件A、B端子间的电压。如有电压则联系动力电池厂家售后人员对电池进行检测;如无电压则更换高压控制盒。
