使用悬垂油压机组装推土机后桥箱连接盘
来源:工程机械与维修  作者:佚名  2016-03-30 07:41:54

    3.悬垂式油压机组成和原理
    为提高推土机后桥箱的装配效率和装配质量,我们研制了1种用于安装左、右连接盘的悬垂式油压机。悬垂式油压机由悬垂工装和液压泵站2部分组成。
    (1)悬垂工装
    悬垂式油压机的悬垂工装主要由支撑块1、左支撑架2、橡胶垫块3、前横梁4、销轴5、吊环6、液压缸7、右支撑架8、高压防爆油管9和液压控制箱10等组成,如图2所示。

    液压缸7、横梁4、左支撑架2与右支撑架8通过4根销轴5连接在一起。销轴5用锁销定位,防止脱落。左、右支撑架(2、8)上部各焊接有吊环6、用于吊起悬垂工装。左、右支撑架(2、8)下端各焊接有特制椭圆形、经调质处理的支撑块10横梁4下方粘贴有橡胶垫块3,用于防止横梁4磕碰后桥箱体上部加工平面。横梁4上固定有液压控制箱10,其与液压缸7之间通过高压防爆胶管9连接。

    (2)液压泵站

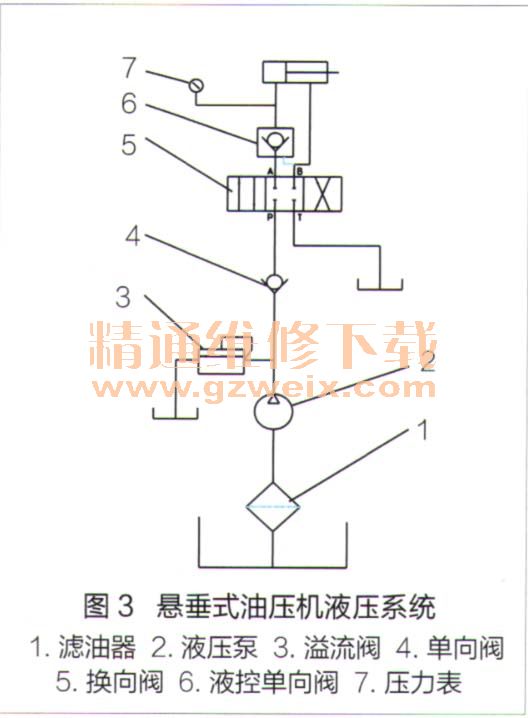

    液压泵站主要由滤油器1、液压泵2、溢流阀3、单向阀4、换向阀5、液控单向阀6、压力表7等组成,如图3所示。液压泵2由电动机驱动,从液压油箱中吸出液压油,经滤油器1过滤,再经溢流阀3调压,使系统压力控制在8MPa以下。换向阀5用于控制液压缸伸出或回缩。液压油进入换向阀5,通过液压控制箱再进入液压缸。换向阀5出口处装有压力表7,用于测量液压缸入口油压,检测左、右连接盘装入中央传动轴时的压装力。单向阀4、液控单向阀6用于防止油液倒流,当操纵换向阀5停止向液压缸供油时,可为液压缸保压。
