摊铺机刮板输料器输料量与螺旋分料器分料量的供需匹配关系，直接影响摊铺机施工质量。本文从该供需匹配关系入手，以保证摊铺机稳定、连续地进行摊铺施工为目的，研究刮板输料器料位控制方法。

    1．输料量控制原理

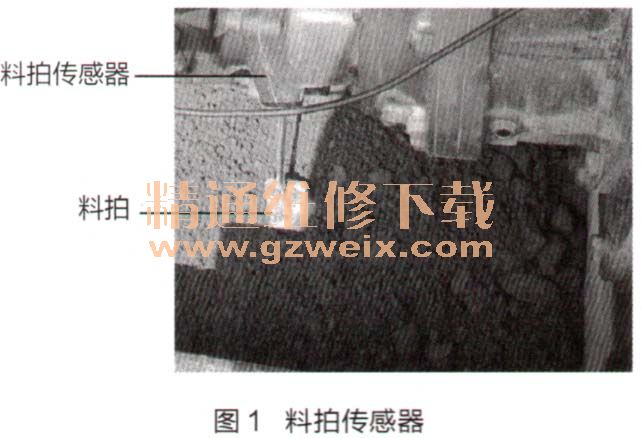

    摊铺机刮板输料器出料口设有料拍传感器，该传感器将出料口料位情况的电信号反馈给控制器，由控制器控制刮板运行速度。当出料口料位发生变化时，料拍角度随之变化。当刮板出料口料位达到最高时，料拍角度同时到达最大位置，此时控制器控制刮板输料器停止运行。在螺旋分料器作用下，摊铺材料被均匀分送到料槽内，使刮板出料口料位不断降低。当刮板出料口料位降到较低位置时，控制器控制刮板输料器继续输料。这种控制方法可保持刮板输料器输料量在设定值范围上、下调整，保证输料均匀、稳定、协调，确保料槽内料堆高度保持恒定。料拍传感器如图1所示。

    料拍传感器将相应的信号送至控制器，控制器输出对应的电流驱动比例电磁阀，比例电磁阀控制变量泵的排量，便可改变刮板运行速度。不同的料位高度，对应不同的料拍角度。料位高度逻辑控制如图2所示。

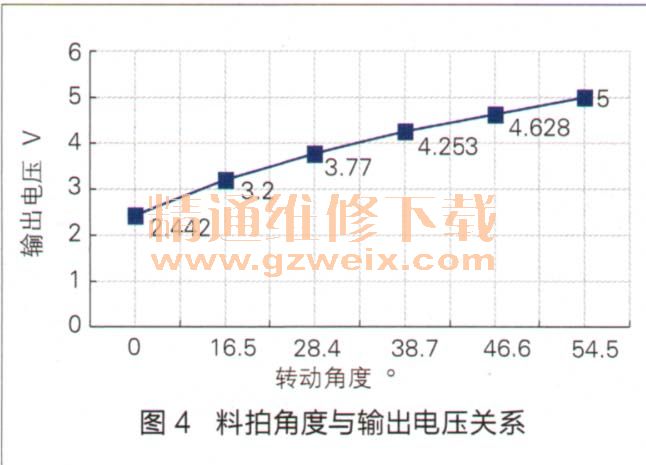

    某型号料拍传感器料拍高度与输出电压对应关系如图3所示，料拍角度与控制器输出电压对应关系如图4所示，料拍不同高度和角度输出的电压如附表所示。

    从图3和图4可知，料拍的摆动角度、料拍高度与料拍控制器输出电压基本为正比关系，这种止比关系使输料量控制更加准确。

    2．料拍位置调整方法
    摊铺机根据施工需要，需经常调整摊铺厚度，这就需要调整螺旋分料器的离地高度，以保证摊铺质量。螺旋分料器的离地高度调整后，其螺旋叶片的位置发生变动，料一拍与螺旋叶片之间的对应关系也发生了改变，从而影响到刮板出料口的出料量。因此，在调整螺旋分料器离地高度后，必须对料拍位置进行调整。在新摊铺机出厂前，应针对其使用工况确定料拍初始位置及长度，以准确控制刮板出料口料位。料拍位于摊铺机机架后竖板上，我们对料拍左右、上下及前后位置的研究结果如下所述。
    （1）料拍左右位置
    刮板输料器右侧出料口及料拍位置如图5所示。图中O1 O 2为螺旋分料器中轴线，O 3 O 4为右侧刮板边缘线，L为O1O2到O 3 O4的距离，L1为料拍中线到O1 O 2的距离。料拍的水平布置位置应稍靠近螺旋分料箱一侧。考虑料拍安装及维护的便捷性和实践经验，我们将料拍的安装位置设定在距离螺旋分料箱中线5L处。

    摊铺材料经刮板输料器出料口输送到螺旋分料器基本段上，再经螺旋叶片往料槽两侧和螺旋分料器下面送料，同时向熨平板前沿塞料。料拍正常工作时，会受到出料口摊铺材料对其施加向后的推力，该推力与料拍摆动的范围在同一平面内。因摊铺材料同时会向螺旋两侧输料，料拍末端还受到向右的推力。由于以上2个推力互相垂直，经长时间作用会导致料拍产生变形或断裂，导致料位传感器失灵。
    （2）料拍上下位置

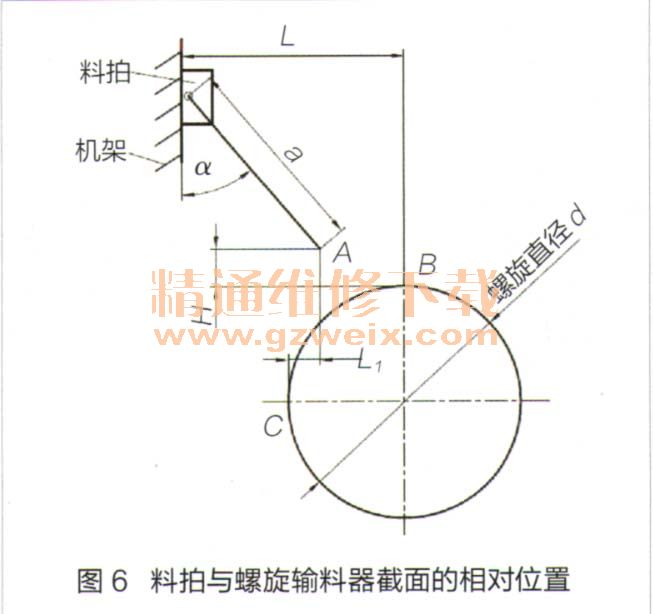

    料拍与螺旋输料器截面上下位置如图6所示。A点为料拍停止位置，B点为螺旋叶片的最高点，C点为螺旋叶片最前端点，H点为A、B两点的垂直距离。

    当A点位置过高时，刮板输料器向螺旋分料器供给的摊铺材料将大于实际需求，会造成出料口处堆积过高的摊铺材料，容易形成骨料离析，还会造成螺旋分料器负荷过人。当A点位置过低时，刮板输料器向螺旋分料器供给的摊铺材料将明显不足，会造成料槽内的摊铺材料无法覆盖螺旋叶片，甚至会出现空料现象。推荐的料拍停止位置应满足公式（1）的要求：
      H＝3d        (1）
式中：H----A、B两点的垂直距离，mm;
      D0----摊铺材料的最大粒径，mm 。
