油压表的选用及检测方法
来源:工程机械与维修  作者:佚名  2017-03-05 10:58:58

    油压表可用于诊断液压系统故障,如通过检测液压系统压力值、观察液压系统压力变化规律,可了解液压系统及元件技术状况,再根据经验进行分析、判断,便有可能找出故障原因,进而制定出维修方案。
    1.油压表种类
    (1)机械式油压表
    机械式油压表是检测液压系统压力最简单的工具,其内部设有弯成园弧形的空芯弹簧管、拉杆、齿条、齿轮、指针及缓冲机构等。检测液压系统压力时,压力油进入其空芯弹簧管,油液压力使弹簧管变形,通过拉杆和齿条带动齿轮转动,齿轮再带动指针转动,这样就将油压转换成指针转动,从而显示出液压系统被检测部位的压力值。被检测部位油压若为脉动状况,油压表指针会随着该脉动显现出抖动。
    机械式油压表分为耐振油压表和抗振油压表,耐振油压表螺旋形弹簧管及表壳内充满高戮度矿物质硅油,能起到阻尼作用,可对其指针起到减振、耐振作用,以减少指针颤动,因此耐振油压表动态反应较差,抗振式油压表比较适合动态检测液压系统压力。
    机械式油压表检测油压时,应使其处于垂直状态,视线与表盘垂直,才能观看到准确的压力值。每次检测时,都要检查其是否处于良好状态,检查方法如下:当指针稳定在某个压力值时,用手指轻微敲击油压表表壳,如果每敲击1次,指针指示的压力值就跟随振动而改变,就说明油压表有故障,所显示的压力值是“假值”。
    (2)数显式油压表
    数显式油压表又称数字式油压表,内置压力传感器,是集压力检测和显示为一体的油压表,其耐压力冲击性能好、显示精度高,检测出的最大数值可以停留在显示盘上,且具有一键清零功能。
    数显式油压表在检测液压系统压力升高过程中,其显示的数字在瞬间连续变化,维修人员无法观察到压力从低到高的变化过程,只能看到压力的最大值。如果被测液压系统压力有脉动,数显值也会瞬间连续变化,不易观察到脉动变化的幅度。
    (3)万用油压表

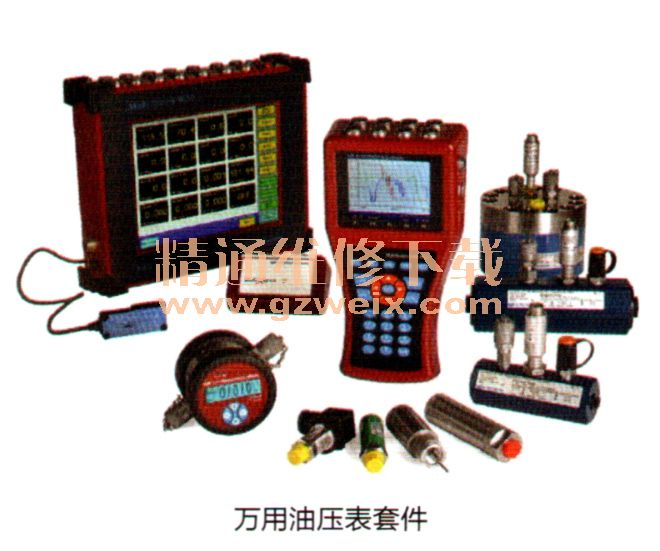

    万用油压表由压力传感器、流量传感器、温度传感器、计算机和电缆等组成,是检测液压系统的最佳工具。万用油压表可通过计算机屏幕显示液压系统压力变化曲线,并记录压力、流量、温度对应关系曲线。附图是万用油压表套件,附图中手持式万用油压表显示屏显示并记录的是某液压泵压力变化曲线。

    2.油压表选用要求
    选用机械式油压表检测液压系统,需考虑其精度等级、选用要点、检测环境等技术要求,而数显式油压表及万用油压表则无需考虑上述技术要求。
    (1)精度等级
    经验表明,德国制造的油压表最为精确、可靠、耐用。德国油压表的计量单位是bar,我国按国家标准生产的油压表计量单位是MPa,1bar等于0.1MPa,使用时应进行换算。
    德国标准规定油压表精度分为A级(±0.5% )、B级(11.5%)、C级(12.5%),上述精度等级是全量程误差值。我们常用表径为60mm的油压表,其精度等级为C级。例如使用1块量程为60MPa的C级精度油压表检测到的压力值为35MPa,以C级精度计算,该压力值误差为0.875MPa。由此可见,油压表实际误差值的大小,不但与精度等级有关,而且还与油压表的量程大小及测得的压力值有关。
    (2)选用要点
    为保证检测准确度,在同一液压系统同时使用2块以上油压表检测压力值时,应选用同一厂家、同一品牌、同一精度等级、同一量程、同期出厂的油压表,且耐振油压表表壳内硅油充满程度应相同。
    选用油压表时,其量程应在被检测压力范围之内。油压表量程越小,其检测出的精度越高、误差越小。因此选用大于检测值25%量程的油压表,有利于减少量程误差。
    耐振油压表的动态检测性能有所减弱,不能显示真实的动态数值,选用时应当予以注意。
    (3)检测环境
    耐振油压表对使用温度有一定要求,气温达到零度时,不宜使用。在低温、高温、检测端距离油压表较远或剧烈振动等特殊环境检测油压时,都会影响耐振油压表的检测精度。2根管路和油压表连接到同一测压点上,用以确认长管路的阻尼误差。

    检测压力前,还可将液压系统压力多次反复升高、降低,以排出油压表连接管路中的空气,让管路中充满油液。
