诺基亚6230型是一款三频段多媒体（MMS）彩信手机，机内置同期摄像机、数码相机、立体声调频收音机及录音机。6230型手机提供增强型多媒体彩信功能。还可以通过无线或PC套件更新安装应用程序，通过XHTML浏览器快速上网等。
1、UEM电源电路
电源电路采用UEM专用芯片D200。在UEM芯片6D200）内有开／关机控制逻辑电路、整机供电电路、音频处理电路，射频接口电路、SIM卡接口电路、充电电路等部分。
（1）开机电路

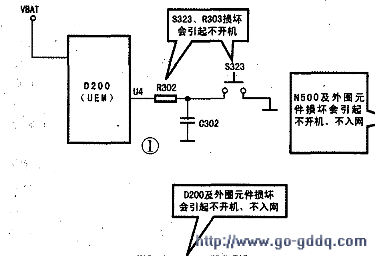

本机采用低电平开机触发方式。手机在关机状态时（且保证电池在手机上），UEM芯片的开机触发脚应保持在高电平等待状态。当电源开关键S323被按下并保持一段足够时间时，低电平触发信号经R302电阻加至UEM芯片（D200）的U4端口，启动UEM内部电压调节器开始工作，输出各路供电电压到逻辑电路及时钟电路，这是保证手机正常开机的首要条件，见图1。
（2）电源电路

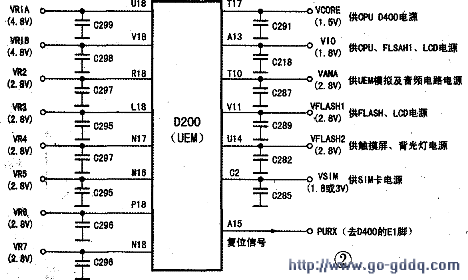

在UEM芯片（D200）内部有多个独立的电压调节器，用于输出多路不同的电源电压，给手机的各部分电路提供电源。其中6个电压调节器，用于逻辑和音频电路，另外8个电压调节器，用于射频电路，见图2。
（3）逻辑主时钟电路

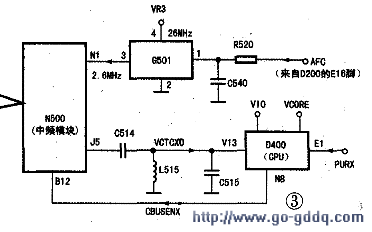

本机采用26MHz的温补压控振荡器G501作为主时钟产生电路，它的电源是来自D200的VR3。由G501产生26MHz信号，直接送到中频模块N500的N1脚，在N500内，26MHz信号一方面用作射频电路频率合成器的基准频率，另一方面，经放大后，从N500的T5脚输出，作为逻辑电路的主时钟信号VCTCXO，经C514到D400的V13脚。
当逻辑电路满足供电、时钟、复位三项条件后，D400（CPU）通过通信总线访问软件，运行开机程序，若顺利通过，D400则从N8脚送出开机维持信号至D200的B12脚，维持手机正常开机，见图3。
（4）实时时钟电路

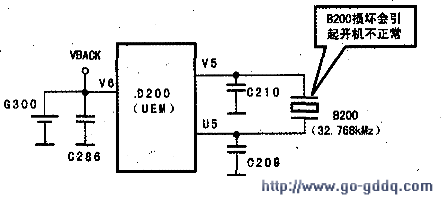

在UEM（13200）电路中，有一个32.768kHz的实时时钟产生电路，它由B200（32.768kHz晶体与D200内的部分电路构成，可以产生32.768kHz的时钟信号。
用作手机计时电路的基准信号。当手机处于休眠状态时（待机状态），逻辑电路就利用32.768kHz作为系统时钟信号。见图4。
（5）充电电路
本机的充电控制、充电开关电路都集成在D200芯片内。在D200内的充电电路部分，包含充电检测、过压保护、电流检测等电路，见图5。F100是充电保护保险管，
2、逻辑与音频处理电路
逻辑及音频处理电路主要由D400及D200两大模块等组成，另外，还采用3种不同类型的外部存储器。
（1）CPU模块及外部存储器
D400内部包含微处理器Arm925、DSP电路及一些内置存储器，另外还包含卡接口、附件接口、键盘及显示电路接口等。

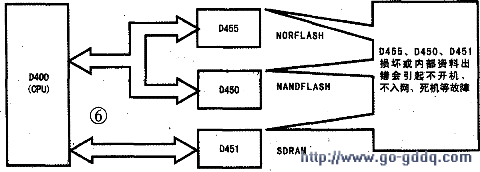

D400采用的外接存储器有3种：NORFLASH、NANDFLASH及SDRAM。其中：NORFLASH用于存储手机的系统软件程序代码，NANDFLASH用于存储图片、声音、游戏及其他应用程序，SDRAM用于临时存放运行程序或数据等。见图6。
（2）音频处理电路
送话时，话音信号从话筒B151进入，经L151、R157、C166、C167、K162等进入D200的K1、K3脚，经音频放大、A／D转换及一系列处理后，形成发射I／Q基带信号。话筒工作电压由D200的N3脚提供。
受话时，接收I／Q基带信号在D200内进行信号处理后，从D200的J2、H3脚输出音频信号，经R150、L150加至B150听筒发声。
免提通话时，外部话筒信号由X102尾插的⑨、⑩脚进入，经L152、K166、C170、C171、R164进入D200，进行音频处理，外部话筒的供电由D200的N1脚，经R156、R166、L152提供。耳机音频信号从D200的T1、T3、G1、G2脚送出。经R159、R160、L153、L154、X102加至耳机发声。
当采用扬声器接听时，音频信号由D200的E2、F3脚输出。经C175、R170、R169进入N150，经N150放大后，再经L155、L156送至扬声器发声，该电路也用于铃声信号的放大，使手机进入来电振铃工作状态，见图7。
