（2）接收射频信号处理电路
6230型手机的射频信号处理电路芯片N500中包含有接收部分的低噪声放大器，混频器、接收I／Q信号处理电路、发射I／Q信号调制电路及频率合成器等。
三个频段的接收载波信号进入N500内，都要进行低噪声放大，再与本振VCO信号混频，得到二路接收基带信号RXI、RXQ，从N500的P11、K8脚输出，送到D200进行逻辑部分的处理工作。

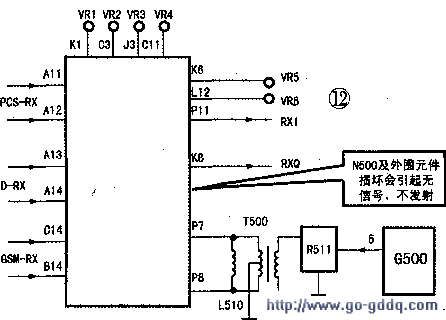

本振VCO电路由G500及外围元件完成。从G500的⑤脚输出的本振信号，经R511、T500后加到N500的P7、P8脚。当手机工作在GSM模式时，本振信号被4分频后再参与混频；当手机工作在DCS、PCS模式时，本振信号被2分频后再参与混频。见图12。
3）SHF频率合成器频
率合成器由G500模块、N500内电路及G501模块等组成，产生的本振信号频率属SHF频段。

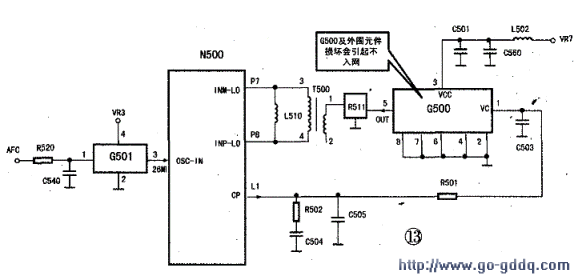

G501为基准频率振荡器，用于产生26MHz基准频率信号。该信号进入N500的N1脚（在N500内包含了锁相环电路中的鉴相、分频、控制逻辑等部分），从N500的L1脚输出误差电压控制信号CP，经R501加至G500的①脚，G500是本振VCO模块。在CP信号的调节控制下，G500可以产生相应的本振频率信号。此信号从G500的⑤脚输出。经R511后加至T500转换器，被转换分离成二路正交信号，再加至N500的P7、P8脚。GS00的供电电压由D200输出的VR7提供。见图13。
4、发射机电路
6230型手机的发射机采用直接调制方式。
（1）发射I/O信号调制电路

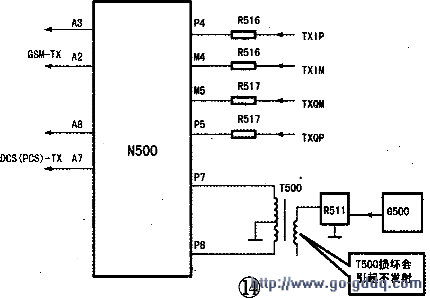

发射基带信号（TXI、TXQ）从D200的F16、F17、G17、F18脚分四路输出，经R516、R517送到N500射频芯片的M4、P4、M5、P5脚，进入发射I／Q调制器。
当手机工作在GSM频段时，本振信号频率在N500内被4分频后，再送至发射I／Q调制器，由发射I／Q信号调制后，产生最终的GSM发射载波信号，从N500的A3、A2脚送出。
当手机工作在DCS或PCS频段时，本振信号频率在N500内被二分频后，在送至发射I／Q调制器，由发射I／Q信号调制后，产生最终的DCS（PCS）发射载波信号，从N500的A8、A7脚送出。见图14。
（2）发射功率放大电路

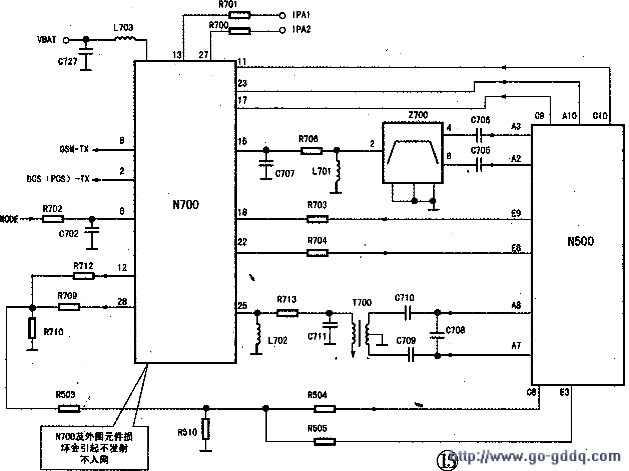

当手机工作在GSM频段时，发射载波信号从N500分二路送出后，加至Z700声表面滤波器的④、⑥脚，经滤波及转换后，从Z700的②脚输出，经R706加到N700功放模块的15脚。进行功率放大，再从N700的⑧脚输出。
当手机工作在DCS（PCS）频段时，发射载波信号从N500分二路送出后，经C710、C709加到T700互感器，经T700转换成一路载波信号后，又经R713加到N700的25脚进行功率放大，再从N700的②脚输出。
N700内部包含功率检测电路，发射载波信号在N700内经取样、检波后，从N700的 12、28脚输出，经R712、R709、R503、R504、R505送回N500。在N500内，与来自D200的功率等级指令TXC进行比较，得到发射功率控制信号。当手机工作在GSM模式时，从N500的E9脚输出GSM功率控制信号，经R703送至N700的18脚；当手机工作在DCS（PCS）模式时，从N500的E8脚输出DCS（PCS）功率控制信号，经R704送至N700的22脚，以实现对发射功率的控制。
N700的工作电源直接由电池电压VBAT供给，由D200输出的IPA1、IPA2电源，分别经R701、R700，给N700内的GSM、DCS功放偏压电路提供参考电压。由N500的C9、A10、C10脚分别给N700内的GSM、DCS（PCS）发射缓冲放大电路提供工作电源。N700的⑥脚是频段选择控制脚，受D400送来的MODE信号的控制。见图15。
