（3）SIM卡电路

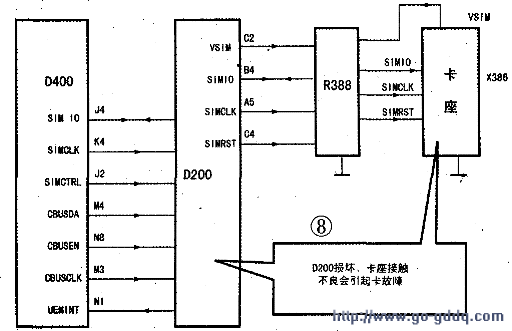

SIM卡电路由D200局部电路及卡座等组成。SIM卡信号线包括卡电源、数据、时钟、复位线。D400通过CBUS信号总线及D200内的卡接口电路与SIM卡进行通信，见图8。
（4）显示电路
显示电路采用并行接口形式，它包含8位数据总线，一条读控制线，一条写控制线。一条地址线。
D400内包含显示接口电路，它通过X302连接器接至LCD显示器。LCD的工作电源由D200输出的VIO（1.8V）及VFLASH1（2.8V）提供。
显示背光灯由N300驱动，N300是一个升压电路。

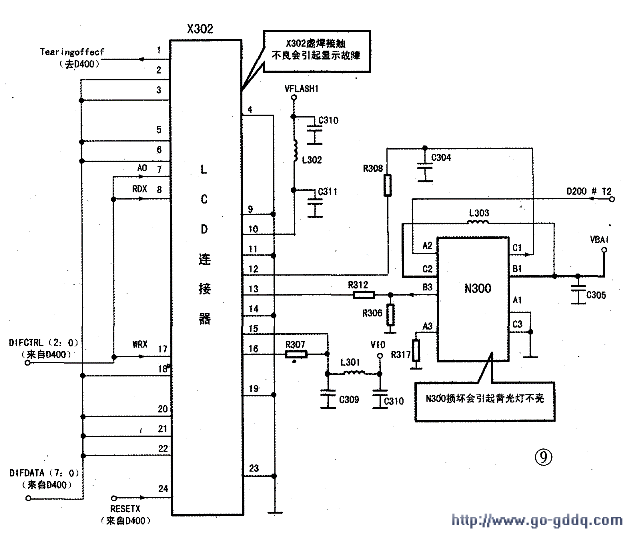

它受D200的控制。当D200的T2脚输出DLIGHT信号时，N300被启动工作，从N300的C1、B3脚输出供电电压（10V以上），经R308、X302的12、13脚、R312给显示背光灯提供电源，见图9。
（5）照相机电路
6230型手机的照相机采用640×480的VGA格式照相头组件。照相机电路被集成在D400内，照相头组件通过X900接口，直接连接到D400模块。照相头组件包含镜头部件、影像传感器、模数转换器等。
该组件中的逻辑电路部分使用VCORE（1.5V）作为电源电压，模拟电路部分使用VFLASH1（2.8V）作为电源电压。

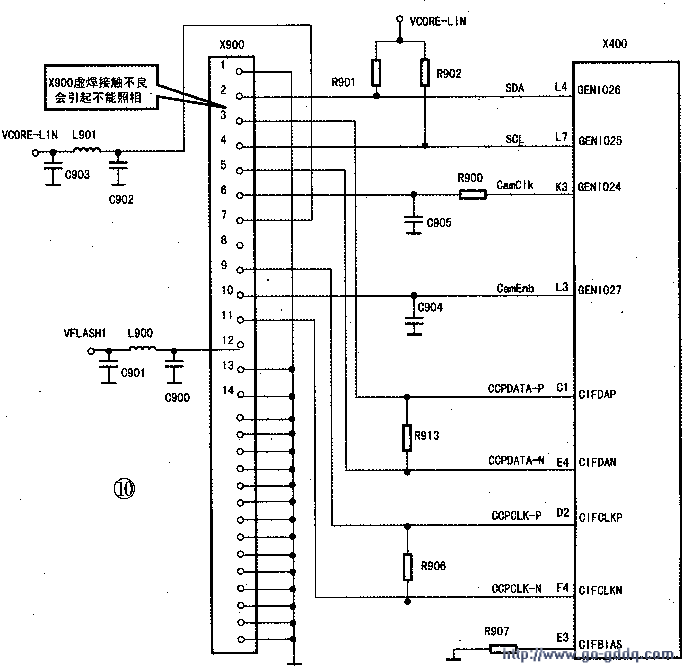

照相头组件使用26MHz时钟信号，该信号从D400的K3脚输出，经R900、X900的⑥脚加给照相头。D400从L3脚输出启动信号，经X900的⑩脚送至照相头，控制照相头内部电路的启闭。照相头则通过CCP总线将图像差分数据信号传送至D400，见图10。
