3、接收机电路
6320型手机的射频电路集成度很高，因而电路构成比较简单，接收与发射的射频信号处理都在一块射频处理芯片N500中完成。该射频电路被设计为三频段工作模式（GSM900、DCS1800、PCS1900），接收机为直接变频的线性接收机。
（1）接收前端电路
接收载波信号是由天线ANT进入Z809天线开关的12脚。Z809为一个复合模块，它包含一个双讯器，以分离三种频段的载波信号；还包含3个开关电路，以完成射频信号的收发切换。Z809有3个控制端口（VC1、VC2、VC3），其控制信号（VANT-1、VANT-2、VANT-3）均由N500提供。
从Z809输出的GSM900频段的接收载波信号经Z808滤波后，再分离成二路正交的载波信号，从Z808的⑥、④脚输出，经电感L807、L806送至N500电路。
从Z809输出的DCS1800频段的接收载波信号经Z807滤波后，再分离成二路正交的载波信号，从Z807的⑥、④脚输出，经电感L823、L822送至N500电路。

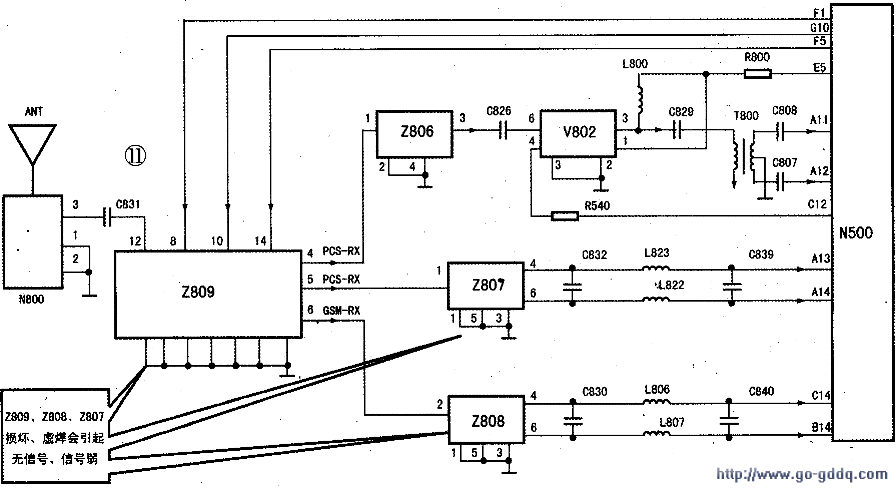

从Z809输出的PCS1900频段的接收载波信号经Z806滤波后，从③脚输出，加至V802的④脚进行低噪声前置放大，再从V802的③脚送出，经T800转换器转换成二路正交的载波信号，经C807、C808送至N500。V802的电源由N500的E5脚提供。见图11。
