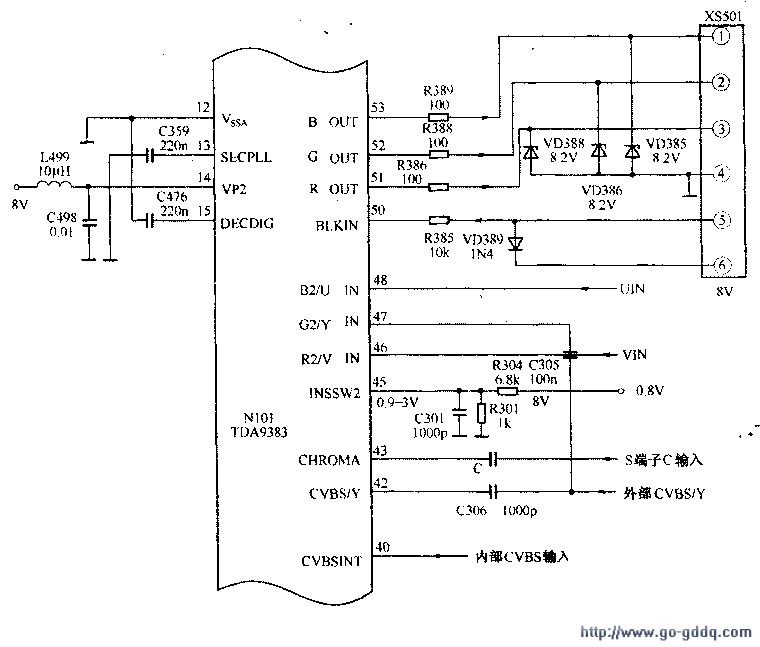

色度信号处理电路如下图所示。
从TDA9383的(43)脚输入的S端子色度信号或(40)脚输入的TV视频信号进入TDA9383内部的视频开关,经切换控制后,再经视频识别电路、视频滤波器分离出亮度信号(Y)与色度信号(C)。其中的色度信号经放大及自动色度控制后,送PAUNTSC/SECAM解码电路,解调出R-Y、B-Y信号。色度解调所需的彩色副载波由TDA9383的(58)、(59)脚外接的12MHz晶振经分频后提供。在TDA9383内部还设有自动彩色制式自动检测器,能对目前接收到的彩色制式进行自动识别并自动切换。解调出的R-Y、B-Y信号经内部的1行基带延迟线延迟后,与亮度信号(Y)一起作为内部Y/U/V信号。另外,TDA9383的(47)、(48)、(46)脚还可引入的外部Y/UN信号。两路Y/U/V信号经IIC总线控制的选择开关切换后,其中的R—Y、B-Y色差信号被送到色差矩阵电路,解调出G-Y色差信号。最后,R-Y、B-Y、G-Y色差信号与亮度信号Y-起恢复出R、G、B三基色信号,在I2C总线的控制下,图像R、G、B信号再与TDA9383内部送来的字符R、G、B信号进行切换,切换后的R、G、B基色信号从TDA9383的(51)、(52)、(53)脚输出。
