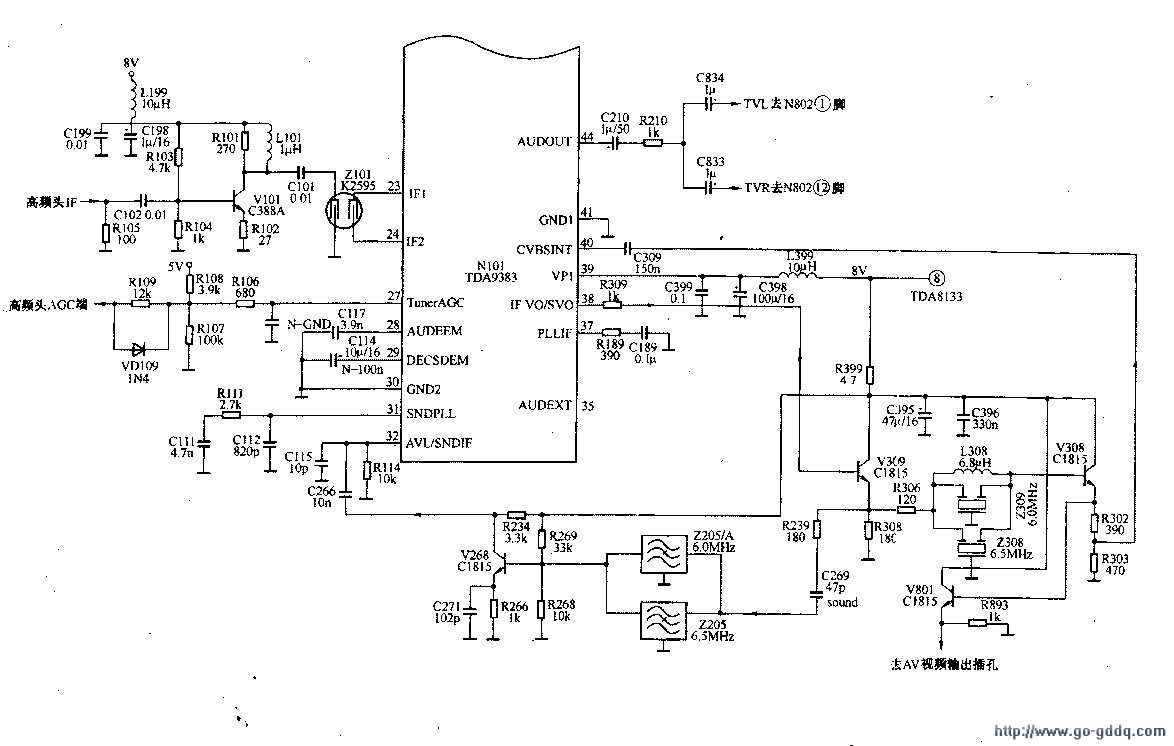

图像/伴音中频处理电路如下图所示。

　　1．图像中频处理电路
　　
　　由高频调谐器输出的中频信号，经V101预中放后，由Cl01耦合到2101声表面滤波器以平衡方式送到TDA9383的(23)、(24)脚，经中频信号检测、锁相环解调器处理后，解调出中频信号。由于图像中频信号因国家不同而有33.4MHz、33.9MHz、38MHz、38.9MHz等多种频率，伴音中频信号也有31.5MHz、32.51MHz、33.5MHz等几种，故TDA9383采用了无需调整的多制式锁相环(PLL)同步解调电路，减少了视频信号检波失真，提高了信号的适应能力。

　　经过锁相环解调后的中频信号通过自动增益( AGC)、自动频率控制(AFT)、视频峰值检波处理后，还送至AGC电路，由AGC电路分离出视频信号中的同步头，并对同步头进行放大，再经峰值检波和低通滤波后，形成中放AGC电压，用来控制中放电路的增益。中放AGC电压还经RFAGC电路处理后得到RFAGC电压，从(27)脚输出，送至高频调谐器，以控制高放级的增益。TDA9383的(37)脚外接的R189、C189决定了锁相环参数的定时常数，以控制中频信号检波。

　　视频检波后的全电视信号CVBS由TDA9383的(38)脚输出，经V309缓冲后从发射极输出，一路经2308 (6.5MHz)、2309 (6.OMHz)陷波器滤除第二伴音中频分量，取出视频信号，再经V308缓冲后加到TDA9383的(40)脚；另一路经2205 (6.5MHz)、2205A (6.OMHz)滤波器取出第二伴音中频信号，再经V268放大后送到TDA9383的(32)脚。

　　提示与引导  TDA9383既没有AFT信号输出脚，也没有外部的900移相电路和38MHz谐振电路。这些电路全部集成在集成电路内部，不但简化了电路，而且提高了电路工作的可靠性。

　　2．伴音中频处理电路
　　
　　从TDA9383的(32)脚输入的第二伴音中频信号，经内部的伴音中频AGC放大、窄带锁相环滤波（(31)脚外接的R111、C111、C112为其外部滤波电路），然后进入解调器进行解调，解调后得到的音频信号送声音开关电路，与(35)脚输入的外部音频信号进行切换（该机(35)脚悬空未用），切换后的音频信号再经自动音量均衡后从(44)脚输出，去N802 (TC4052)的(1)、(12)脚。

　　伴音信号在发射调制过程中，有意将伴音高频分量的幅度增大，即“预加重”，能够提高伴音信号的抗干扰能力。伴音信号解调后，应将高频成分复原，即“去加重”。TDA9383的(28)脚外接的C117是去加重电容，去加重的频率成分与电容器C117的容量有关。

　　提示与引导TDA9383由于具有伴音窄带锁相环电路，可以适应NTSC-M、PAL-I、PAL-D/K制的伴音信号鉴频，基本满足目前主要彩色电视机制式的需求，实现了电路的免调整，大大提高了整机性能。
