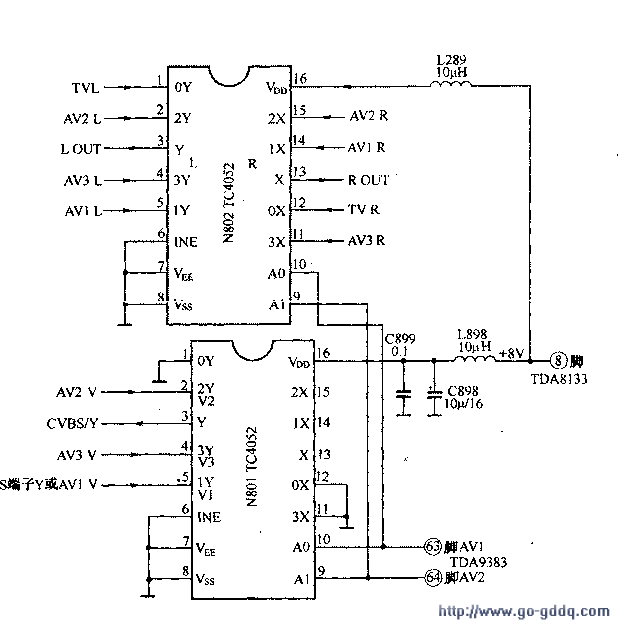

AV/TV切换电路如下图所示。
1．音频切换电路音频切换电路
以N802 (TC4052)为核心构成。TC4052内含控制电路及两路开关，每路丌关均有四个输入端和一个输出端。左控制电路的控制下，任一输入端子都可分别与输出端子接通。N802 (TC4052)输入／输出情况如下表所示。
| 控制脚 | 输入，输出脚 | |||
| (6)脚 | (9)脚 | (10)脚 | (13)脚（公共脚，R音频输出） | (3)脚（公共脚，L音频输出） |
| L | L | L | (12)脚(TV-R音频输入) | (1)脚（TV-L音频输入） |
| L | L | H | (14)脚（AVl-R音频输入） | (5)脚（AV1-L音频输入） |
| L | H | L | (15)脚（AV2-R音频输入） | (2)脚（AV2-L音频输入） |
| L | H | H | (11)脚（AV3-R音频输入） | (4)脚（AV3-L音频输入） |
| H | × | × | 不通 | 不通 |
音频切换过程如下：TDA9383的(44)脚输出的TV音频信号送到N802 (TC4052)的(1)、(12)脚，AV1输入的左右音频信号送到N802 (TC4052)的(5)、(14)脚，AV2输入的左右音频信号送到N802 (TC4052)的(2)、(15)脚，AV3输入的左右音频信号送到N802 (TC4052)的(4)、(11)脚。
TDA9383的(63)、(64)脚输出的AV/TV切换信号加到N802 (TC4052)的(10)、(9)脚，A/TV音频信号经选择切换后，从N802 (TC4052)的(3)、(13)脚输出，加到N204 (M62438FP)的(9)、(2)脚。
2．视频切换电路
视频切换电路以N801 (TC4052)为核心构成。N801 (TC4052)输入/输出情况如下表所示。
| 控制脚 | 输入输出脚 | |||
| (6)脚 | (9)脚 | (10)脚 | (13)脚（公共脚、空） | (3)脚（公共脚，视频输出） |
| L | L | L | (12)脚（接地） | (1)脚(接地） |
| L | L | H | (14)脚（空） | (5)脚（AVl-V和S端予Y信号输入） |
| L | H | L | (15)脚（空） | (2)脚（AV2-V输入） |
| L | H | H | (11)脚（接地） | (4)脚（AV3-V输入） |
| H | × | × | 不通 | 不通 |
视频切换过程如下：AV1视频和S端子Y信号加到N801 (TC4052)的(5)脚，AV2视频信号加到N801 (TC4052)的(2)脚，AV3视频信号加到N801 (TC4052)的(4)脚，经切换后从N801 (TC4052)的(3)脚输出视频或亮度信号，经Y/U/V幅度变换板放大后，加到TDA9383的(42)脚和(47)脚；另外，S端子的色度C信号加到TDA9383的(43)脚，TV视频信号加到TDA9383的(40)脚。(42)、(43)、(40)脚输入的信号进入TDA9383内部的视频开关，，经切换控制后，再经视频识别电路、视频滤波器分离出亮度信号(Y)与色度信号(C)，送至后续电路去处理。
康佳K系列超级芯片机心还设有色差输入端子，其中，U (B-Y)色差信号经Y／U/V幅度变换板放大后加到TDA9383的(48)脚，V(R-Y)色差信号经Y/ U/V幅度变换板放大后加到TDA9383的(46)脚。Y/U/V幅度变换板如下图所示。
