二、 处理电路

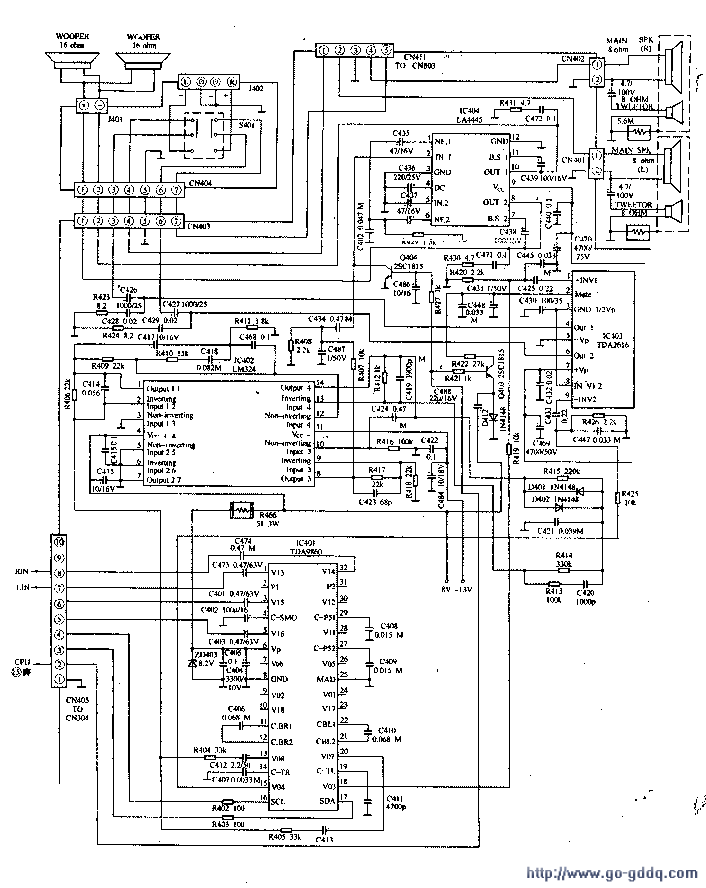

音效处理电路如下图所示。
1．音效处理电路
音效处理电路以IC401(TDA9860)为核心构成，TDA9860是飞利浦公司生产的高保真音频处理器，常用于高档数码彩色电视机中的伴音信号处理。它内含多路信号源切换电路、立体声／扩展立体声／伪立体声／强制单声道处理电路、音量调节电路、音调调节电路、平衡调节电路、立体声效果选择电路以及IIC总线接口等电路。TDA9860具有如下一些功能：
(1)多路信号源切换功能，可对三路立体声输入信号进行切换，可将输入信悬直接切换到输出端。
(2)具有立体声效果选择功能，可对信号进行扩展立体处理或伪立体声处理r，也可对信号进行强制单声道处理。
(3)具有音量、音调及平衡控制功能。
(4)采用IIC总线控制形式，外围元件少，电路结构简单。
TDA9860内部电路框图如下图所示。TDA9860的引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| l | 音频信号输入 | 4.3 | 13 | 耳机输出端 | 4.3 |
| 2 | 输出1口（未用） | 14 | 高频提升电容外接端 | 4.3 | |
| 3 | 音频信号输入 | 43 | 15 | 主路音频信号输出 | 4.3 |
| 4 | 参考电压平滑滤波电容外接端 | 8.6 | 16 | IIC总线时钟 | 3.1 |
| 5 | 音频信号输入 | 4,3 | 17 | IIC总线数据 | 2.9 |
| 6 | 正电源电压输入端 | 8,2 | 18 | 主路音频信号输出 | 4.3 |
| 7 | 音频输出，输出到机外（未用） | 19 | 高频提升电容外接端 | 4.3 | |
| 8 | 接地端 | O | 20 | 耳机输出端 | 4.3 |
| 9 | 音频信号输出 | 4.3 | 21 | 低频提升电容外接端 | 4.3 |
| 10 | 音频信号输入 | 4.3 | 22 | 低频提升电容外接端 | 43 |
| 11 | 低音控制电容 | 4.3 | 23 | 音频信号输入 | 4.3 |
| 12 | 低音控制电容 | 4.3 | 24 | 音频信号输出 | 4.3 |
| 25 | 模块选择寻址输入端 | 0 | 29 | 伪立体声处理电容外接端 | 4.3 |
| 26 | 音频输出，输出到机外（未用） | 30 | 音频输入（未用） | ||
| 27 | 伪立体声处理电容外接端 | 4.3 | 3l | 输出2口（未用） | |
| 28 | 音频信号输入（未用） | 32 | 音频信号输入 | 4.3 |
由音频AV/TV切换电路TEA6430和卡拉OK电路输出的R、L音频信号，经C473、C474耦合，送到TDA9860的(1)、(32)脚。经内部切换开关转换后输出，一路经耳机音量控制后从TDA9860的(13)、(20)脚输出，作为重低音信号送到IC402 (LM324)的(2)脚；另一路从TDA9860的(9)、(24)脚输出，加到TDA9860的(10)、(23)脚，经音量、音调、立体声控制后，从TDA9860的(15)、(18)输出L、R声道立体声信号，送到音频功放电路IC403(TDA2616)的(1)、(9)脚。
TDA9860的(16)、(17)脚为IIC总线端子，CPU通过IIC总线来控制TDA9860。控制内容有音频信号切换、伴音效果选择、音量控制、低音控制、高音控制以及平衡控制等。
2．音频功放电路
音频功放电路以IC403 (TDA2616)为核心构成，TDA2616为具有静音功能的双声道、高保真音频功率放大器集成电路。TDA2616引脚功能见第4章有关内容。
TDA9860的(15)脚输出的R声道音频信号经C433耦合，加到TDA2616的(9)脚；TDA9860的(18)脚输出的L声道音频信号经C425耦合，加到TDA2616的(1)脚。经过TDA2616放大后的L、R声道音频信号由(4)、(6)脚输出，驱动L、R声道扬声器，还原出声音。
TDA2616的(2)脚为静音控制端，当(2)脚为低电平时，音频静音；当(2)脚电压为高电平时，功放可以输出音频。
TDA2616的(2)脚由CPU的(15)脚进行控制。正常工作时，CPU的(15)脚输出低电平，Q403截止，静音控制电路不起作用；在切换频道、开机、自动搜索时，CPU的(15)脚输出高电平，Q403饱和，从而实现静音功能。
3．重低音有源滤波低通电路

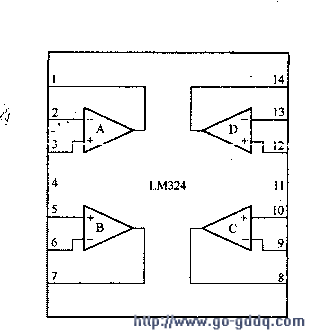

重低音有源低通滤波电路以IC402( LM324)为核心构成。LM324内部电路框图如右图所示。
TDA9860的(13)、(20)脚输出的L、R音频信号相加后产生L+R信号，加到LM324的(2)脚，放大后从LM324的(1)脚输出，通过外围低通滤波器滤除中、高频分量。其低频分量进入LM324的(12)脚，经内部放大后从LM324的(14)脚输出，加到LM324的(10)脚，再经放大器放大后从(8)脚输出L+R音频信号的200Hz以下的低频成分，送到重低音功放电路IC404 (LA4445)。
4．重低音功放电路

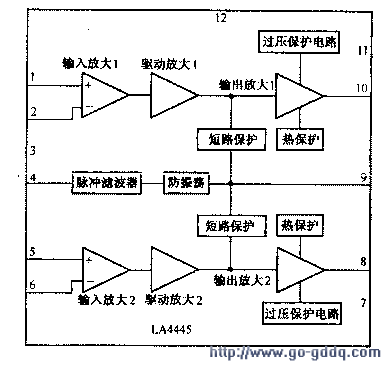

重低音功放电路以IC404(LA4445)为核心构成。L4445内部电路框图如下图所示。引脚功能和实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 反馈1 | 1.2 | 7 | 滤波电容 | 17.3 |
| 2 | 信号输入1 | 0 | 8 | 输出2 | 9.6 |
| 3 | 前置地 | O | 9 | +19V电源 | 18.6 |
| 4 | 脉冲检测电容 | 18.5 | 10 | 输出1 | 9.6 |
| 5 | 信号输入2 | 0 | 11 | 滤波电容 | 17.3 |
| 6 | 反馈2 | 1.2 | 12 | 电源地 | O |
从LM324的(8)脚输出的重低音音频信号送入LA4445的(2)脚，经功率放大后从LA4445的(8)、(10)脚输出，推动重低音扬声器发声。Q404为重低音静音电路。
