2.丽音机型伴音处理电路
　　

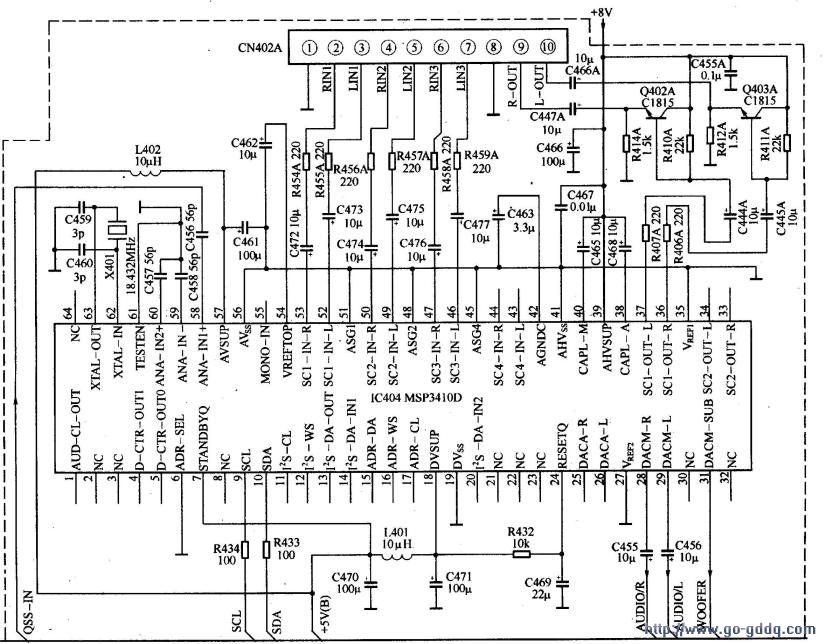

　　对于具有丽音功能的创维SN10机型，采用了丽音解码电路IC404 （MSP3410D），由于MSP3410D功能强大，不但具有丽音／调频伴音解调的功能，而且还具有多路音频ATV切换、音效处理等功能，因此，丽音机型未设AV/TV音频切换电路IC402 （CD4052）和音效处理电路IC403（AN7396K）。除此之外，其他电路和非丽音机型电路相同。丽音解码电路如下图所示。

　　MSP3410D是ITT公司推出的高性能音频处理单片lC，它的功能非常多，具有全部的电视伴音信号处理功能，可以输入的调频（FM）模拟伴音中频信号经处理后输出模拟音频信号，将输入的丽音数字信号经处理后也可输出模拟音频信号，因而可用于模拟与数字电视接收机。同时，它可以处理B/G、I、D/K、M制的各种伴音信号，并能自动识别和切换伴音制式。

　　（1） MSP3410D的主要特点
　　
　　
　　（1）MSP3410D能对输入的第二伴音中频信号进行模/数变换，然后对数字第二伴音中频信号进行信号处理。对输入的AV模拟音频信号也进行模/数变换，变为数字音频信号再处理。

　　（2）MSP3410D具有2组中频信号输入端子（本机只使用其中1组）；4组AV信号左右声道输入端子（本机只使用其中3组）：1组AV信号单声道输入端子（本机未用）。

　　（3）MSP3410D具有1组R、L功率放大器激励信号输出端子；1个重低音信号输出端子；1组R、L耳机激励信号输出端子（本机未使用）；2组AV输出R、L激励信号输出端子（本机使用其中1组）。

　　（4） MSP3410D能自动识别伴音的制式，并自动切换到对应该制式的信号处理电路。

　　（5）MSP3410D具有丽音（NICAM）信号与调频（FM）信号可自动切换功能，当接收丽音信号太弱而误码率较高（听见“噼啪”声）时，自动切换到接收调频信号，当丽音信号质量恢复正常2s后，又自动切换到接收丽音信号。

　　（6） MSP3410D具有自动音量调节功能，当切换不同种类的输入信号源，或者丽音与调频信号自动切换时，可以自动校正音量，使输出电平保持恒定，避免音量的忽大忽小。

　　（7） MSP3410D对于单声道信号可进行伪立体声信号处理；对于立体声信号可进行立体声基带扩展处理，增强立体声效果，即所谓“增强空间效应”。

　　（8）MSP3410D具有五波段的多频音调补偿器和以分贝为单位的左右声道平衡功能。

　　（2） MSP3410D的组成
　　
　　MSP3410D内容电路框图如右图所示，引脚功能如下表所示。

　　MSP3410D由以下四部分电路组成：

　　（1）解调器与丽音解码器。MSP3410D把输入的第二伴音中频调频信号解调为数字声音基带信号，把输入的丽音信号解调解码为数字声音基带信号，送到数字信号处理部分。它对伴音制式能够进行自动识别。

　　（2）模拟部分。MSP3410D内部有两个模／数（A/D）变换器，它们将输入的模拟音频信号变为数字信号，9个数／模（ D/A）变换器，它们把经过数字信号处理的数字声音信号变为模拟声音信号。模拟部分还有SCART切换设备，它在输入端对各种输入的。AV信号源进行切换，经A/D变换后送入DSP部分；它在输出端对经过DSP处理与D/A变换的音频信号进行切换输出。

　　（3）数字信号处理（DSP）部分。MSP3410D对数字声音基带信号进行处理，包括去加重、信号源选择切换、低音调整、高音调整、平衡调整、响度调整、音量调整、空间效应增强等。

　　（4）锁相环部分。锁相环部分包括一个18.432MHz的晶体振荡器，产生供MSP3410D调频解调系统使用的时钟。同时，锁相环还产生364kHz的时钟，供丽音解码使用。

　　（3）音频解调／解码及切换处理过程从IC201 （NN5199 （NN5198））的（27）脚输出准分离的伴音中频信号（QSS），经C456耦合，加到IC404 （MSP3410D）中频信号输入端（58）脚，进入块内的解调器与丽音解码电路，由A/D变换器变为数字第二伴音中频信号，经丽音（NICAM）解码／调频（FM）解调后，形成数字声音基带信号，送到数字信号处理部分（DSP）。

　　MSP3410D块内的数字信号处理电路包括输入端前置处理部分和信道后端处理部分，其中输入端前置处理部分设置有前置放大器与去加重电路，各信道的前置放大器可以通过IIC总线写入数据，设定不同的增益。这样，不同的信号源通过去加重电路及前置放大器以后，送到信号源选择器时具有相同的标准电平。对于调频信道的去加重电路，可以通过IIC总线设定其去加重模式；而后端处理部分包括各信道矩阵、自动音量调节（AVC）电路、高／低音调调整电路、蜂音发生器、多频音调补偿器、响度控制电路、空间效应增强（伪立体声与立体声基带扩展）电路、左右声道平衡电路以及音量控制电路等。其中，AVC电路可以使输入信号电平在-24～OdB变化时，保持输出电平恒定，可以避免换台时（或调频伴音与丽音切换或TV/AV切换时），可能出现的音量突然变化，响度调整是指保持信号中1kHz基准频率的幅度为常数，而调整低于或高于1kHz频率成份的幅度，数字声音信号通过响度调整电路，在IIC总线控制下调整响度后，送到空间效应增强电路，空间效应增强电路对单声道信号进行伪立体声处理；对立体声信号进行立体声基带扩展处理。

　　伪立体声也称模拟立体声，它的原理是把音频声道信号区分几个频段，经处理后分别送到左、右声道，以产生立体声效果。立体声基带是指两个扬声器之间主观可辨别的距离，立体声基带扩展电路的原理是将音频信号中的中频段成分从1个声道取出，反相后再混入另1个声道，这样处理后，可使立体声效果增强。用户按压遥控器“环绕声”键，使屏幕显示“环绕声开”时，若节目为单声道信号，则MSP3410D将其处理成为立体声信号；若用户收听的节目是立体声信号，则MSP3410D对其进行基带扩展处理，以增强声音的空间效应。

　　MSP3410D内的锁相环电路是由（62）、（63）脚外部的晶体X401 （18.432MHz）和电容C459、C460与内部电路组成，产生18.432MHz振荡信号，经锁相环频率合成技术分频后，获得364kHz的丽音处理电路时钟脉冲。

　　从DSP电路输出的数字左声道（L）、右声道（R）和重低音（W）信号，经块内D/A变换电路，变成模拟音频信号，从MSP3410D的（29）、（28）、（31）脚输出，加到音频功放电路IC401（ TA8425）的（2）、（4）、（1）脚。

　　另外，AV1输入的L、R音频信号加到MSP3410D的（52）、（53）脚，AV2输入的L、R音频信号加到MSP3410D的（49）、（50）脚，AV3输入的L、R音频信号加到MSP3410D的（46）、（47）脚，在MSP3410D内部首先进入SCART切换设备。SCART是欧洲采用的一种21芯连接器，称作“SCART连接器”。SCART切换设备在IIC总线控制下进行AV切换，然后经A/D变换送到DSP部分处理，经DSP电路处理后的信号，再经D/A变换后，由SCART切换设备切换，一路从（36）、（37）脚输出，经Q403A、Q402A缓冲，C446A、C447A耦合，送AV音频输出插口，另一路从（33）、（34）脚输出，该机未用。
