牡丹51C5A彩电亮度信号和矩阵电路分析
来源:本站整理  作者:佚名  2011-01-19 16:42:25



  一、AN5612简介

  IC301 (AN5612)内含视频信号放大、色度信号放大、基色矩阵和消隐等电路,其引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 视频信号输入 1.6 10 接地 0
2 外接高频提升网络 1 11 外接B-Y钳位电容 9.2
3 外接钳位电容 lO 12 B-Y信号输入 3.5
4 亮度调整端 8 13 外接G-Y钳位电容 9.2
5 延迟行同步脉冲输入 O.l 14 外接R-Y钳位电容 9.3
6 行逆程脉冲输入 0.2 15 R-Y信号输入 3.6
7 R输出 2.4 16 色饱和度控制端 5.8
8 G输出 2.4 17 VCC电源端 12
9 B输出 2.4 18 对比度控制端 6.5

  二、亮度信号和基色矩阵电路

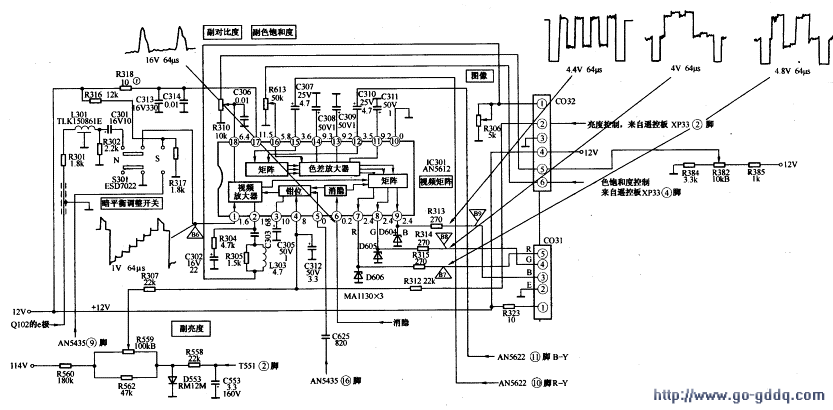

  亮度信号和基色矩阵电路如下图所示。

  1.亮度信号处理电路

  从预视放管Q102发射极输出的全电视信号,经亮度延迟线L301延迟0.6μs后送至AN5612的(1)脚内的视频放大器。L301的另一个作用是兼作4.43MHz副载波吸收,以防止副载波引起光点干扰。C301为耦合电容,R301、R302是延迟线的匹配电阻。AN5612内视频放大器的增益受(18)脚外接的对比度电位器R382和副对比度电位器R310的控制,视频放大器的频率特性可通过(2)脚外接的C303、L303、R305、R306、R304和C302组成的高频提升网络进行调节,调节R306可改变亮度信号的高频提升量。

  经延时后的行同步脉冲由AN5612的(5)脚输入作为钳位脉冲,在钳位电路的作用下使亮度信号中的黑电平被钳位。调节(4)脚外接的副亮度电位器R559,可调整黑电平的高低,从而调节光栅亮度。CPU输出的亮度控制电压也从(4)脚加入。

  行、场逆程脉冲混合后由(6)脚输入,并加至基色矩阵电路,实现在行场扫描逆程期间的消隐。此外,场扫描逆程脉冲还被送至钳位电路,以防止在无信号时由于无行同步信号不能进行钳位造成的光栅过亮或过暗。

  2.ABL电路

  ABL电路也称自动亮度控制电路,可防止屏幕过亮。ABL电路工作过程如下:当流过R560、R562、R558串联支路的束电流增大时,R559中间抽头的对地电压降低,钳位电平降低,通过亮度通道和视放输出级的控制,使亮度降低,减小了束电流;反之,束电流减小时,R559中间抽头对地电压升高,通过亮度通道和视放输出级后,使亮度提高,增大了束电流,实现了束电流的自动调整。

  D553用来控制ABL电路的工作范围。当束电流小于限定值时,D553导通,ABL电路不起作用;当束电流大于限定值时,束电流在R560、R562上的压降大于B+电压,D553截止,ABL电路工作。

  3.基色矩阵电路

  从AN5622的(10)脚和(11)脚输出的R-Y、B-Y色差信号,分别送到AN5612的(15)和(12)脚,这两个信号在AN5612内矩阵电路中产生G-Y色差信号。三个色差信号及亮度信号在基色矩阵电路中产生R、G、B三个基色信号,并分别由(7)、(8)、(9)脚输出,去末级视放电路。

  AN5612的(16)脚为色饱和度控制端,用于控制色差放大器的增益。(16)脚控制电压既可由外接的副色饱和度电位器R613进行调节,也可由CPU的色饱和度控制端进行控制。
