一、AN5132简介
　　
　　IC101 （AN5132）用于对图像中频信号进行处理，其引脚功能和实测数据如下表所示。

　　二、图像中频通道
　　

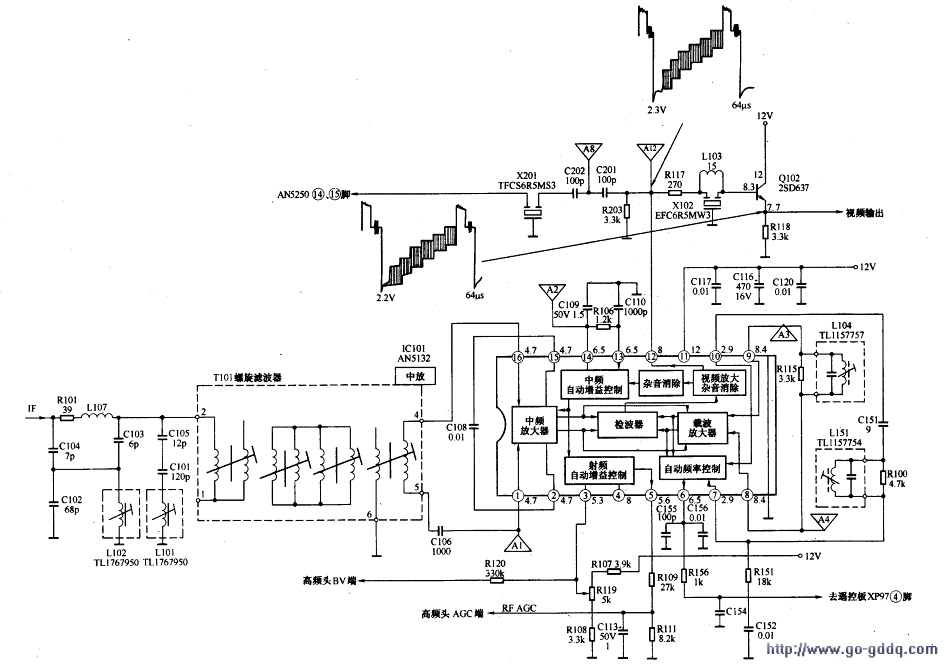

　　图像通道电路的任务是将高频调谐器输出的中频信号进行放大、检波、预视放并产生第二伴音中频信号。该电路还设置有自动增益控制（ AGC）电路、自动频率微调（AFC）电路、自动噪声抑制（ ANC）电路。此外这部分电路还必须具有一定宽度的通频带，以确保选择性和灵敏度。图像中频处理电路如下图所示。

　　1.视频检波电路
　　
　　由高频调谐器IF端输出的中频信号（含第一伴音中频信号）经Tl01螺旋滤波器形成一定通频带（中放幅频特性），加到图像中放电路AN5132的（1）、（16）脚。

　　提示与引导  为了保证得到良好的中频幅频特性和相频特性，牡丹51C5A型彩色电视机中放输入回路采用了螺旋滤波器。螺旋滤波器有四个入/4螺旋谐振器，它是将螺旋线单层绕在损耗极小的高频介质骨架上，共有四个槽路，为了减少辐射损耗，把它放在屏蔽罩内，输入端采用互感耦合，可获得较低的输入阻抗，以便与电子调谐器的输出阻抗相匹配。四个槽路中，每个槽均有一个可调磁心，用以微调各自的谐振参数。

　　为了提高带外抑制能力，在螺旋滤波器与高频调谐器之间还加有2个吸收网络：由C104、C102C103、R101、L107及L102构成桥式T型吸收网络，对邻道伴音干扰频率39.5MHz信号进行吸收由C105、L101、C101组成复合串并联吸收网络，对邻道图像干扰频率30MHz信号进行吸收。修理实践证明，AN五片机心彩色电视机中的螺旋滤波器故障率极低，修理时不要随意调整。

　　从AN5132的（1）、（16）脚输入的中频信号，经三级增益可控放大器放大后，进入同步视频检波器进行检波。AN5132的（8）、（9）脚外接的L104组成图像中频LC调谐回路，为视频检波提供中频载波开关信号。视频检波后得到的视频全电视信号（含6.5MHz第二伴音中频信号经集成电路内的视频前置放大、消噪电路后由AN5132的（12）脚输出，然后分成两路。一路经R117、L103、X102（6.5MHz陷波器）去掉伴音中频信号后，送Q102视频缓冲器，由其发射极输出，去色度、亮度信号处理电路和扫描同步电路；另一路经C201、C202和X201（ 6.5MHz滤波器）取出6.5MHz的第二伴音中频信号，送至伴音中放电路。

　　2.自动增益控制（ AGC）电路
　　
　　在AN5132内部，检波后的视频信号还经噪波消除器送到中频自动增益控制电路，在这个电路里与标准电压进行比较，根据信号的强弱而获得不同的脉冲信号幅度，以检出自动增益控制电压。AGC的检波电压由AN5132（14）脚外接的R106、C109进行平滑滤波后，再经（13）脚送回集成块内中放AGC电路，完成对三级中放的增益控制，同时去高放AGC电压形成电路，并从AN5132的（5）脚输出反向AGC电压，去高频调谐器AGC端。AN5132的（3）脚外接射频AGC延迟电位器R119，调节R119，可改变AN5132的（3）脚电压，从而控制AN5132的（5）脚电压，以决定高放AGC的起控点。

　　3.自动频率控制（AFC）电路
　　
　　自动频率控制电路的任务是取出图像中频载波信号，并与图像中频载波标称值（38MHz）进行比较，产生一个误差直流电压，送至高频调谐器的本振电路，锁定调谐器的本振频率，保证电视机达到最佳调谐状态，以获得高质量的彩色图像。

　　AN5132内部设有AFC电路，主要由一个双差分鉴频器和900的移相网络组成。双差分鉴频器取自两路信号，一路取自限幅放大器的图像中频信号，另一路来自经AN5132的（7）、（10）脚移相90°的图像中频信号（（7）、（10）脚外接的L151为AFT移相中周）。两者在检波器（鉴相器）内进行相位比较，并由（6）脚输出误差电压，经R156、C154平滑滤波后，送至CPU和高频调谐器的AFC端。
