牡丹51C5A彩电伴音处理电路分析
来源:本站整理  作者:佚名  2011-01-19 16:42:30



  一、AN5250简介

  IC201 (AN5250)具有伴音中放、鉴频检波、音量控制、音频功率放大等功能,其引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 鉴频谐振回路输入 4 6 直流音量控制 11
2 鉴频谐振回路输入 4 7 供电输入(功放部分) 15
3 供电输入 11 8 音频输出 7
4 鉴频输出 7.2 9 地(功放部分) O
5 音频输入 5.4 10 反馈输入 6.8
11 音调控制 6.7 14 伴音中放输入 2
12 音频输入 6.7 15 伴音中放输入 2
13 去加重,音频输出 7 16 0

  二、伴音处理电路

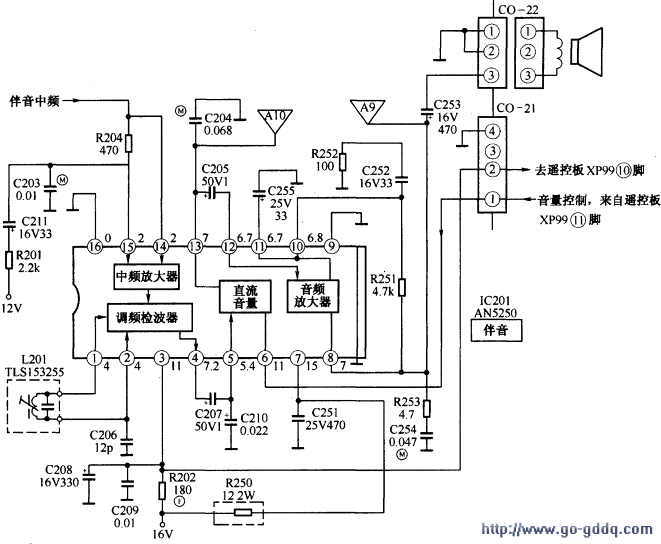

  伴音处理电路如下图所示。

  从IC101 (AN5132)的(12)脚输出的全电视信号,经X201(6.5MHz滤波器)取出第二伴音中频信号后,加到IC201 (AN5250)的(14)、(15)脚,经伴音中频放大后,送入内部鉴频器。

  AN5250的(1)、(2)脚外接6.5MHz鉴频线圈L201,经解调后的音频信号从AN5250的(4)脚输出,经C207耦合至(5)脚,进入内部音量控制电路。AN5250的(6)脚为直流音量控制端,由CPU进行控制。经音量控制后的音频信号从AN5250的(13)脚输出,经C205耦合送至AN5250的(12)脚,经内部音频功率放大后,从(8)脚输出,经C253驱动扬声器发声。

  AN5250的(13)脚外接的C204为去加重电容,加入去加重电容的原因,是音频信号的高频部分在传输过程中容易受到噪声干扰,为了减小这种干扰,在音频信号调制前,将其高频部分“加重”,所以在接收端的伴音电路中需将加重的高频去掉,以恢复原有频响。(11)脚外接的C255为滤波电容,用于消除因公用电源耦合造成的工作不稳,甚至自激。(8)脚外接的R253、C254为功放负载均衡网络,可改善放大器的频率响应。(10)脚外接的C252、R252与R251组成交直流负反馈以减小非线性失真,从而改善音质,稳定工作点。
