2康佳液晶彩色电视台达DPS-220QP开关电源维修图解
    发生三无故障，指示灯不亮，首先检查熔丝是否熔断，如果熔断，首先排除抗干扰电路、市电整流滤波电路、主副电源和PFC电路开关管击穿短路故障；如果熔丝未断，再查副电源电路，首先检查IC901的5脚300V和7脚VCC供电，再查IC901的外部电路。如果IC901内部开关管击穿，注意检查5脚外部的尖峰吸收电路是否开路。

    发生三无故障，指示灯亮，多为主电源故障引起。先确定是否进入二次开机状态，检查IC 1的8脚、IC3的12脚VCC供电是否正常，再查IC3的11, 15脚有无激励脉冲输出，无激励脉冲输出，检查IC3及其外部电路；有激励脉冲输出，检查半桥式输出电路Q3, Q4。

发生自动关机故障，多为保护电路启动引起。自动关机时，如果指示灯维持点亮，则是以晶闸管Q603或以IC2为核心的保护电路启动，维修时测量晶闸管Q603的栅极电压如果大于0. 7 V，则是以Q603为核心的保护电路启动，否则是以IC2为核心的保护电路启动。自动关机时，如果指示灯熄灭，多为副电源市电检测电路启动引起。

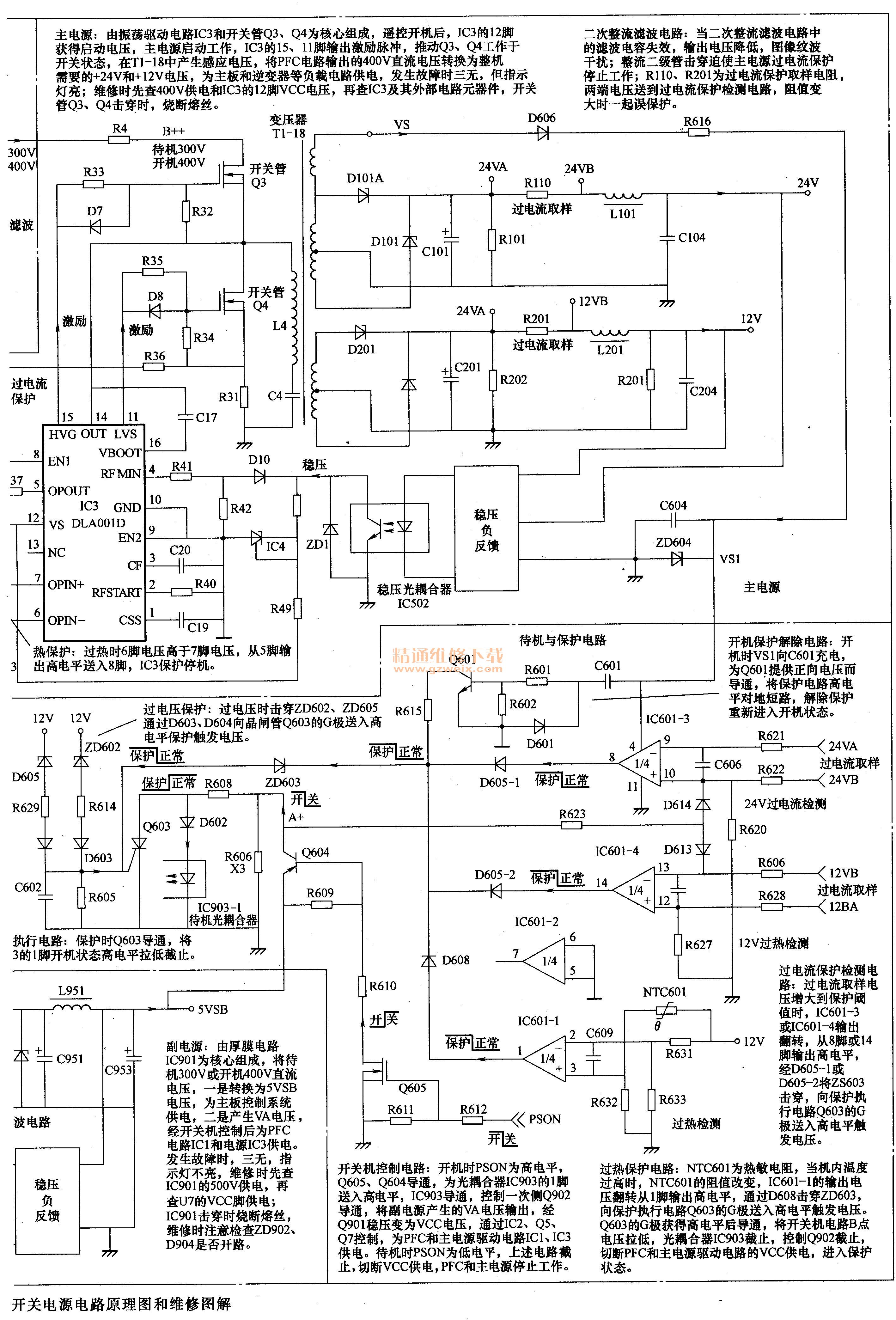

康佳液晶彩色电视台达DPS-220QP开关电源电路原理图和维修图解如图1所示。
