康佳液晶彩色电视KIP200I18-01开关电源
来源:本站整理  作者:佚名  2013-06-25 16:49:37


2康佳液晶彩色电视KIP200I18 - 01开关电源维修图解
    发生三无故障,指示灯不亮,首先检查熔丝是否熔断,如果熔断,首先排除抗干扰电路、市电整流滤波电路、主副电源和PFC电路开关管击穿短路故障;如果熔丝未断,再查副电源电路,首先检查NB901的6-8脚300V和5脚VCC供电,再查NB901的外部电路。如果NB901内部开关管击穿,注意检查6-8脚外部的尖峰吸收电路是否开路。

   发生三无故障,指示灯亮,多为主电源故障引起。先确定是否进入二次开机状态,检查NW901的3脚、NF90,1的8脚VCC供电是否正常,再查NW901及其外部电路;如果NW901内部开关管击穿,注意检查1脚外部的尖峰吸收电路是否开路。

   发生自动关机故障,多为保护电路启动引起。维修时测量模拟晶闸管Q953的基极电压如果大于0. 7 V,则是模拟晶闸管保护电路启动。完全解除保护的方法是将Q953的基极对地短路;逐路解除保护的方法是逐个断开Q953基极的隔离二极管D951, D955,如果断开哪个二极管后不再保护,则是该隔离二极管所在保护检测电路引起的保护。

    发生有伴音、无光栅故障时,检查背光灯逆变器电路。先查XS701的供电、亮度、点灯控制电压是否正常,再查逆变器板电路。
康佳液晶彩色电视开关电源KIP20OI18-01开关电源电路原理图和维修图解如图2和图3所示。

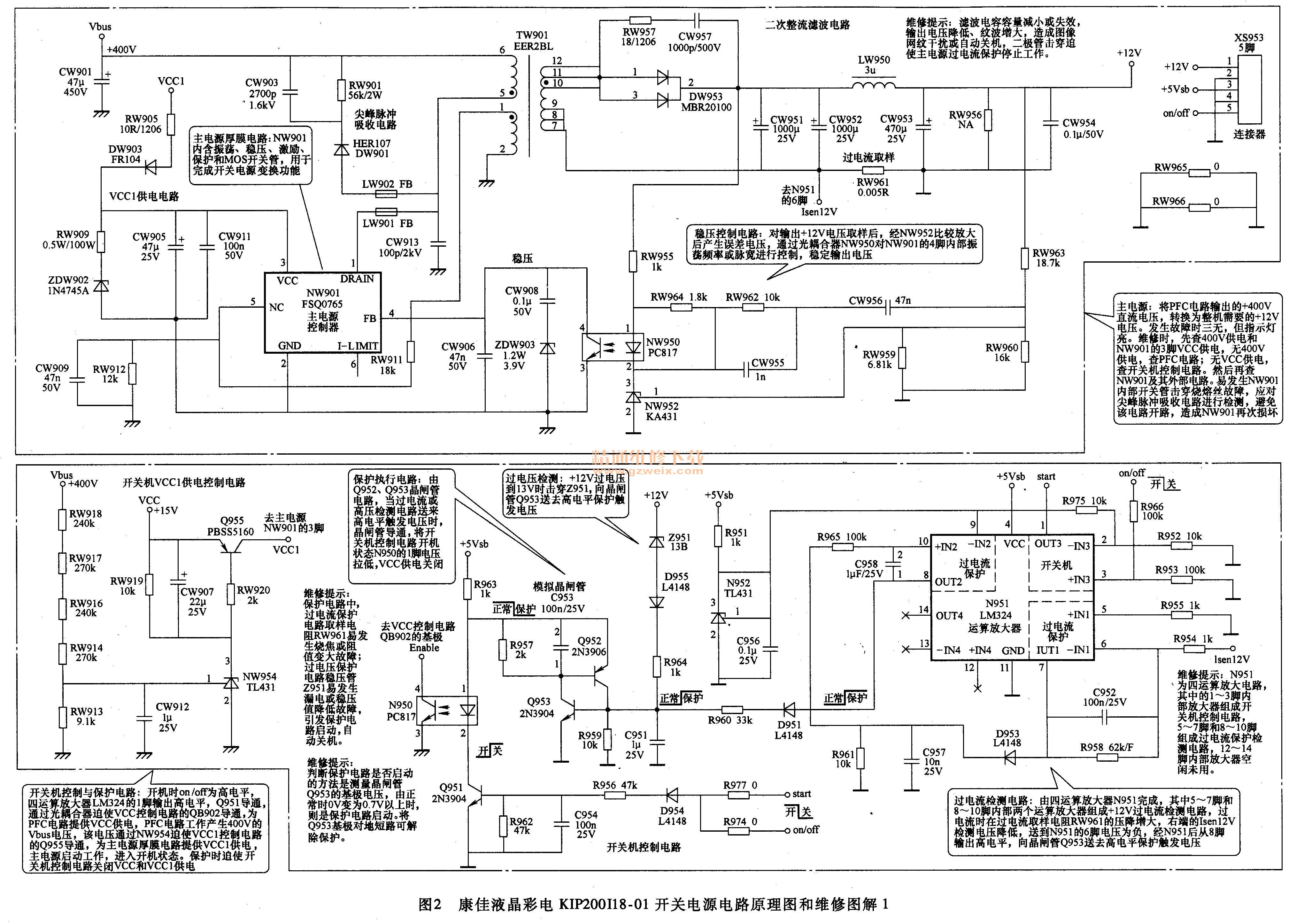

康佳液晶彩色电视开关电源KIP20OI18-01开关电源电路原理图1

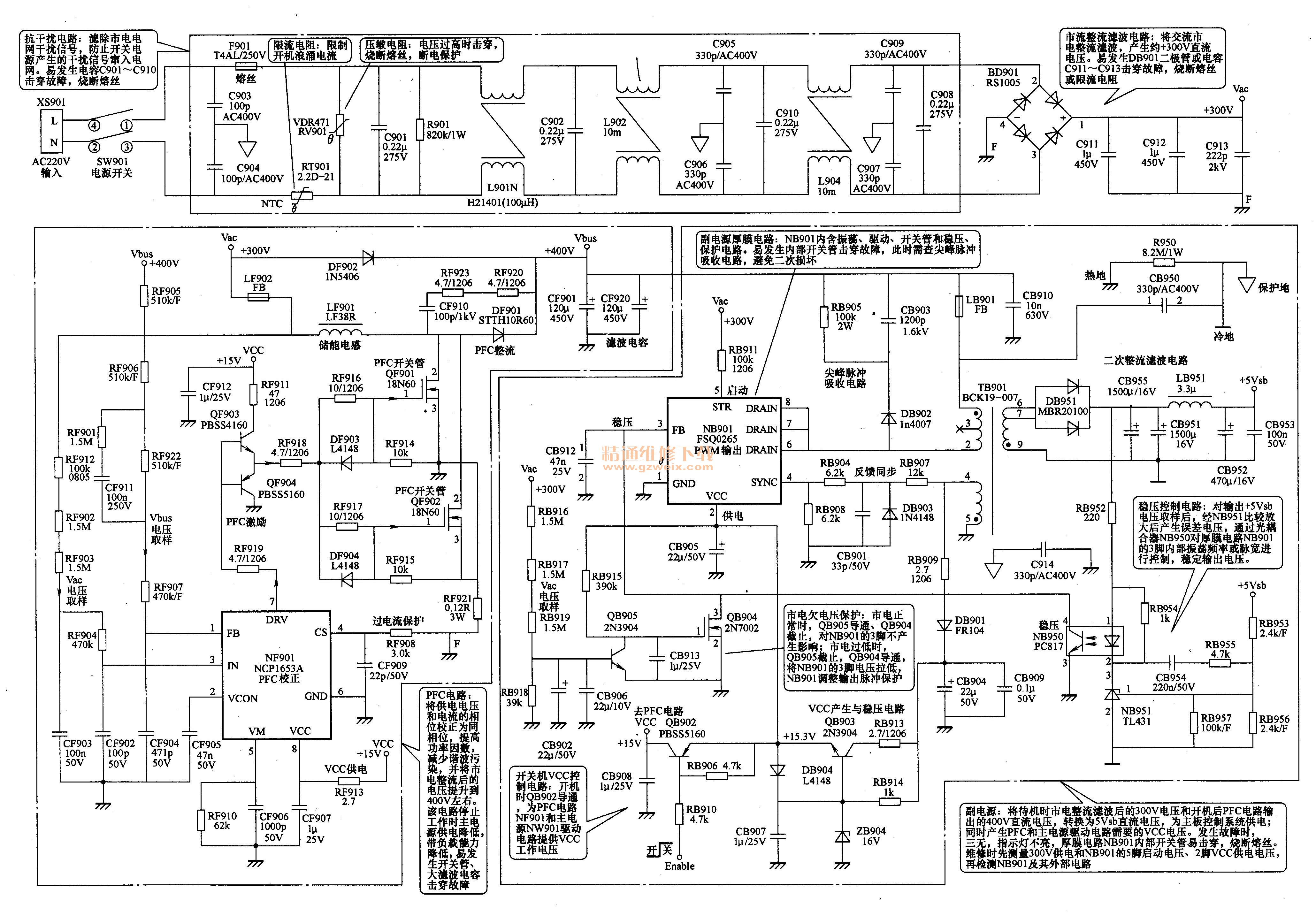

康佳液晶彩色电视开关电源KIP20OI18-01开关电源电路原理图2

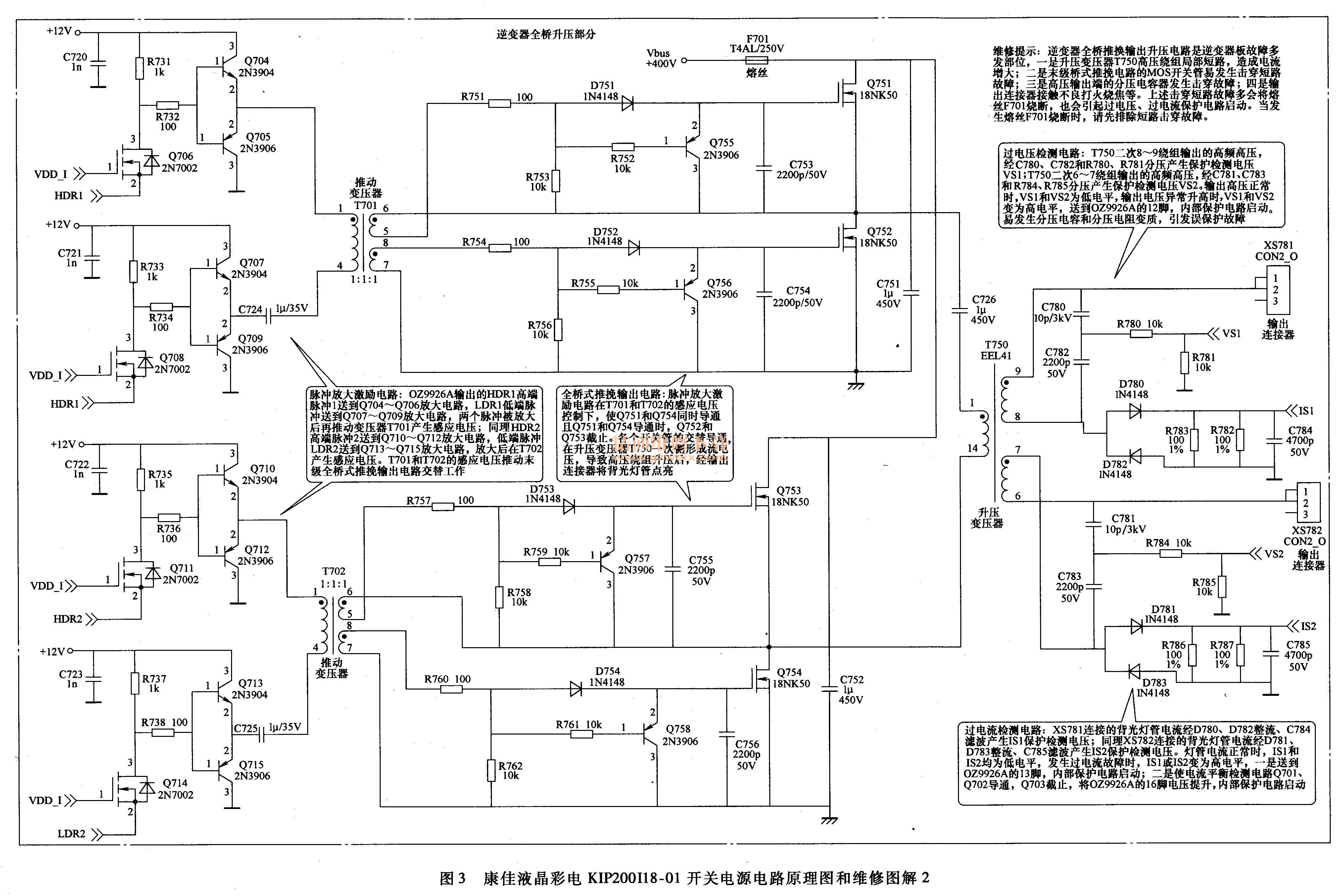

康佳液晶彩色电视开关电源KIP20OI18-01开关电源电路原理图3
康佳液晶彩色电视开关电源KIP20OI18-01开关电源电路原理图4


上一页  [1] [2]
