2海信液晶彩色电视1032开关电源维修图解
    发生开机三无，待机指示灯不亮故障，先查熔丝F801是否熔断。如果熔丝熔断，说明开关电源存在严重的短路故障，一是检测市电输入抗干扰电路及整流滤波全桥和滤波电容是否击穿漏电；二是检查副电源开关管V802是否击穿，如果击穿，进一步检查T802的1-2绕组并接的尖峰吸收电路元器件VD805,R829, C827；三是检查主电源开关管V801是否击穿，如果击穿，继续查T801的1-3绕组并接的尖峰吸收电路元器件VD802, C812, R804～R807。

    如果测量熔丝F801未断，故障在副电源电路，一是测量市电整流滤波后输出的300V是否正常，无300V电压，检查市电整流滤波电路；有300V电压输出，测量副电源N802的8脚有无启动电压，N802的6脚有无＋13V直流电压。二是测量N802的1脚电压是否正常，如果高于正常值，则是市电欠电压保护电路启动；检查市电电压是否正常，如果正常，则检查以V805为核心的市电欠电压保护电路。四是检查N802及其外部电路。

    发生开机三无，待机指示灯亮故障，二次开机后，有STB高电平，故障在主电源。测量N801的6脚VCC供电，有VCC供电，则测N801及其外部电路；无VCC供电，查V803, N805, V813待机控制电路和以V804为核心的市电欠电压保护电路等。

    发生自动关机故障，如果指示灯仍然维持点亮，则是主电源二次侧以晶闸管V809, V810为核心的保护电路或主电源一次侧市电过低保护电路启动；自动关机时指示灯熄灭，则是副电源市电过低保护电路启动。测主电源开机的瞬间有＋24V和＋12V电压输出，说明主电源保护电路启动，重点检查以模拟晶闸管为核心的保护电路。

    在开机的瞬间，测量保护电路的模拟晶闸管V810的基极电压，该电压正常时为低电平0V。如果开机或发生故障时，V810的基极电压变为高电平0. 7 V以上，则是以模拟晶闸管为核心的保护电路启动。
    全部解除晶闸管保护的方法是将模拟晶闸管V810的基极对地短路。逐路解除保护的方法是：+ 24V过电压保护电路断开VZ808 ;  + 14V过电压保护电路断开VZ809 ;  + 12V过电压保护电路断开VZ8100+ 24V过电流保护电路断开VD814;  + 14V过电流保护电路断开VD815 ;  + 12V过电流保护电路断开VD816。每解除一路保护检测电路，进行一次开机实验，如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

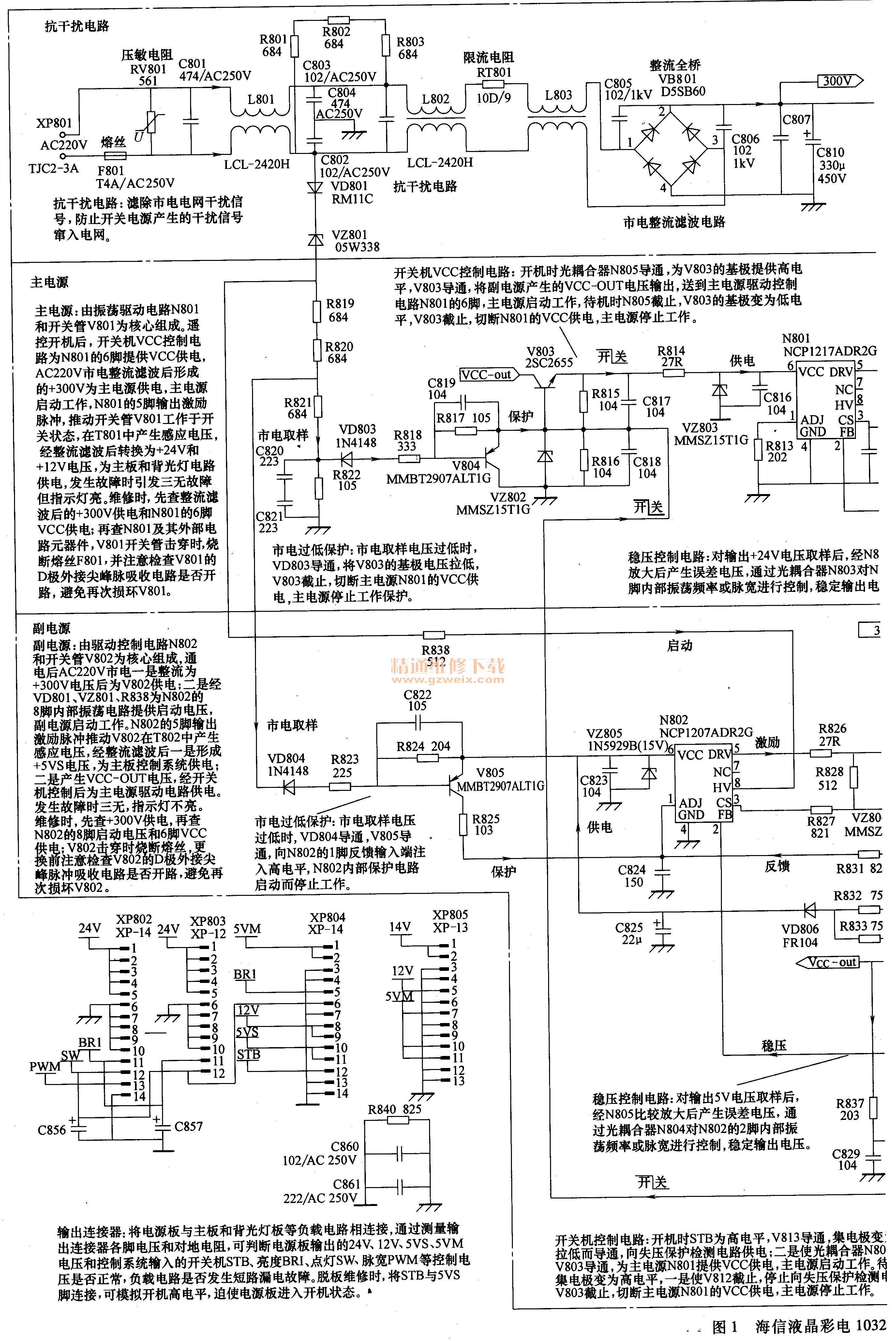

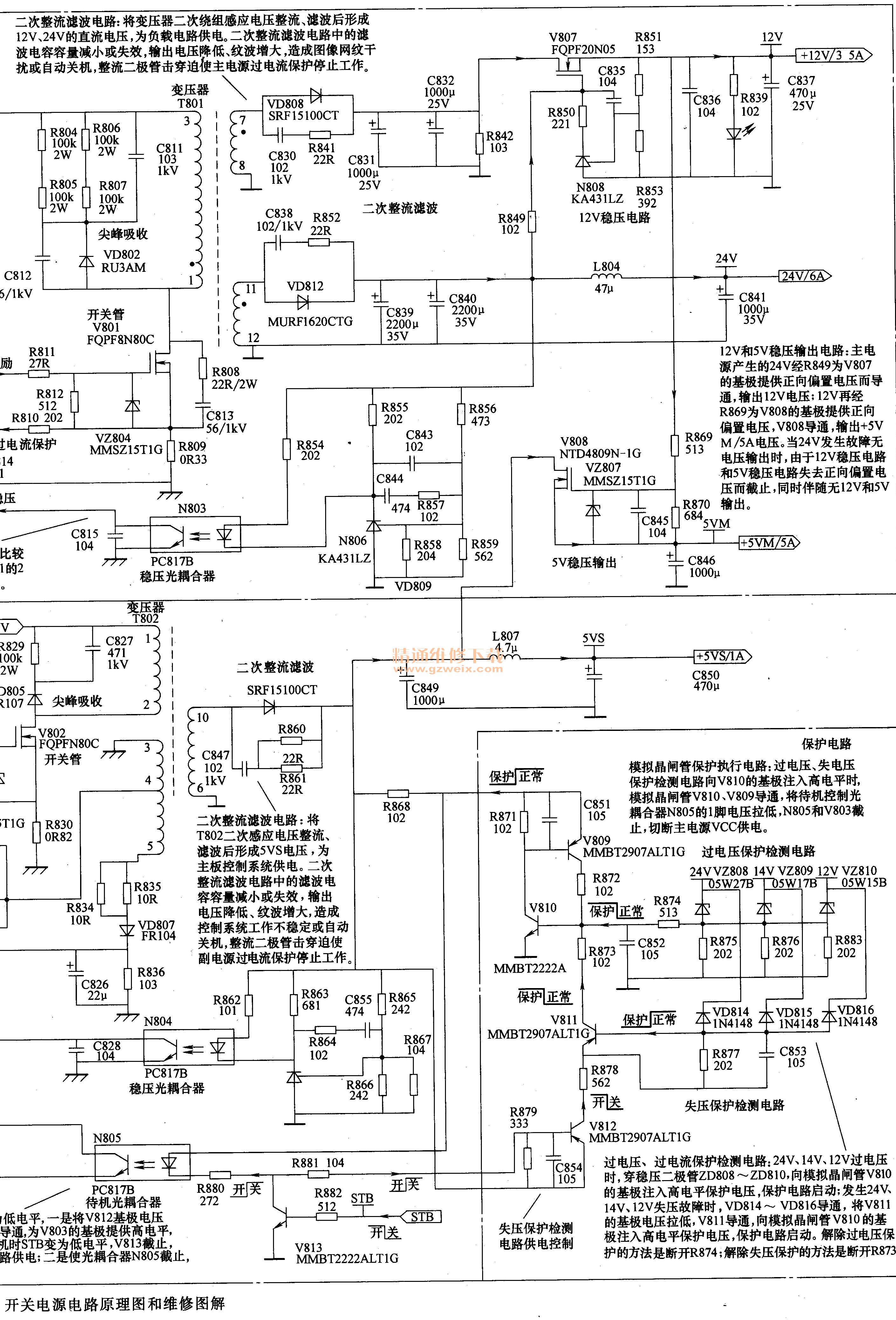

海信液晶彩色电视1032开关电源电路原理图和维修图解如图1所示。
