2创维液晶彩电168P- P46TTS-02开关电源维修图解
    发生开机三无；待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路、主电源和副电源开关管是否击穿。如果测量熔丝未断，故障在副电源电路，测量市电整流滤波和二次滤波电路C111两端的+ 300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源IC608的5脚有无启动电压，无启动电压，查5脚外部的启动电路ZP00, ZP01, ZP02是否开路；查IC608的2脚有无VCC电压，无VCC供电，查2脚外部的DP15, RP81, CP25是否开路。如果副电源IC608击穿，注意检查T605一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量ON/OFF是否为高电平，如果为高电平，首先测量PFC电路提供的＋390V供电和IC601的12脚VCC2供电，如果390V供电仅为300V，则是PFC电路未工作；无VCC2供电，查开关机控制电路QSO 1、光耦合器P02, QP10组成的VCC控制电路和QP09, DP14组成的稳压电路。上述供电正常，再查主电源IC601及其外部电路元器件。
    如果PFC电路未工作，首先检修市电整流滤波后的＋300V脉动电压，IC600的19脚VCC1供电，再查IC600及其外部电路。

    发生自动关机故障，如果指示灯未灭，则是以 QS03, QS04为核心的保护电路启动引起。判断方法是：在开机的瞬间，测量QS04基极电压，如果由正常时的低电平OV变为高电平0. 7V以上，则是该保护电路启动。可采用解除保护的方法判断故障范围：全部解除晶闸管保护的方法是将QS04基极对地短路；逐路解除保护的方法是：+ 24V过电压保护电路断开DS09, + 12V过电压保护断开DS10,  +24V过电流保护电路断开DS12, +12V过电压保护断开DS11。如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。如果指示灯熄灭，则是副电源过电压保护电路启动。解除保护的方法是将QS00基极对地短路。
    为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。

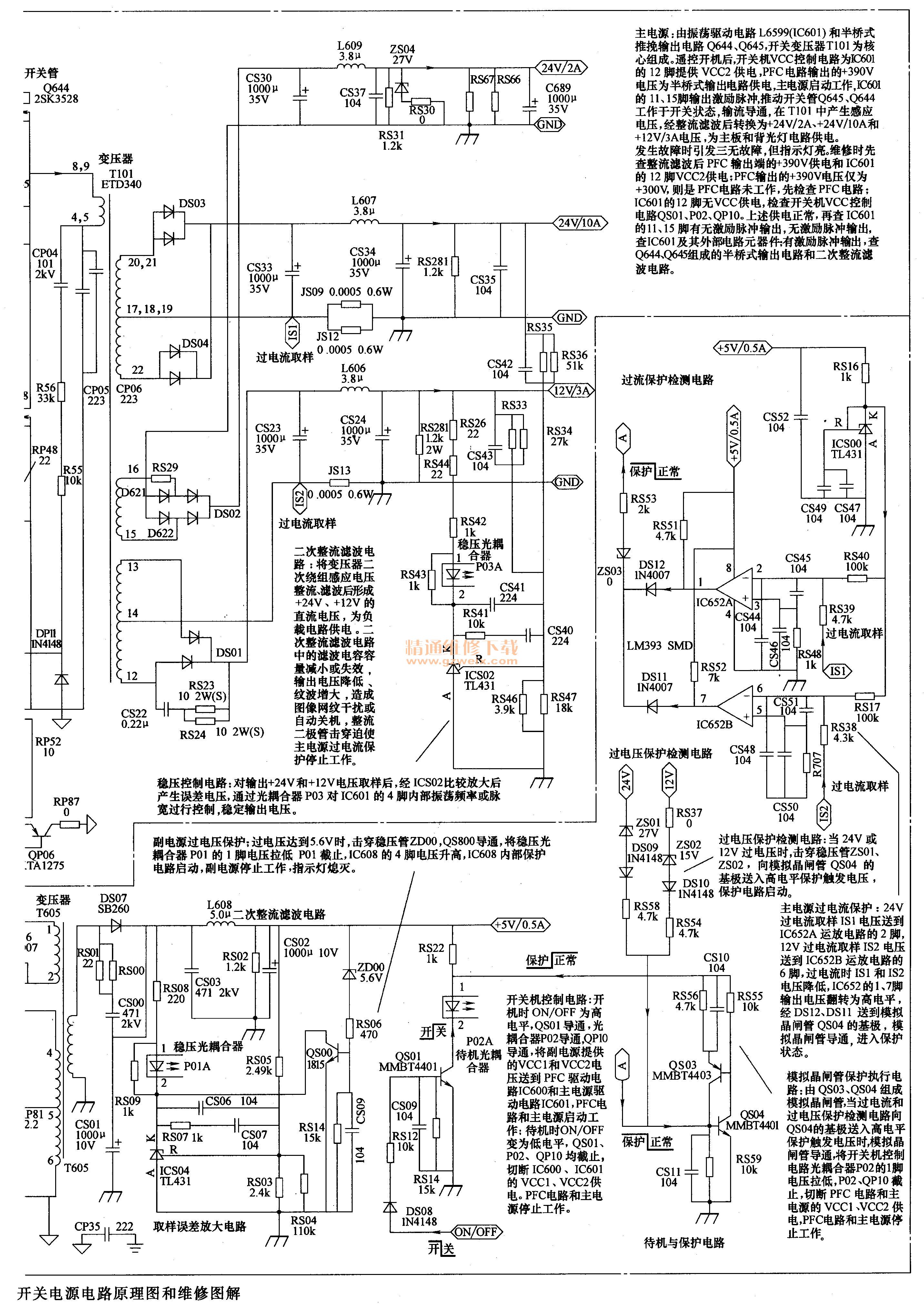

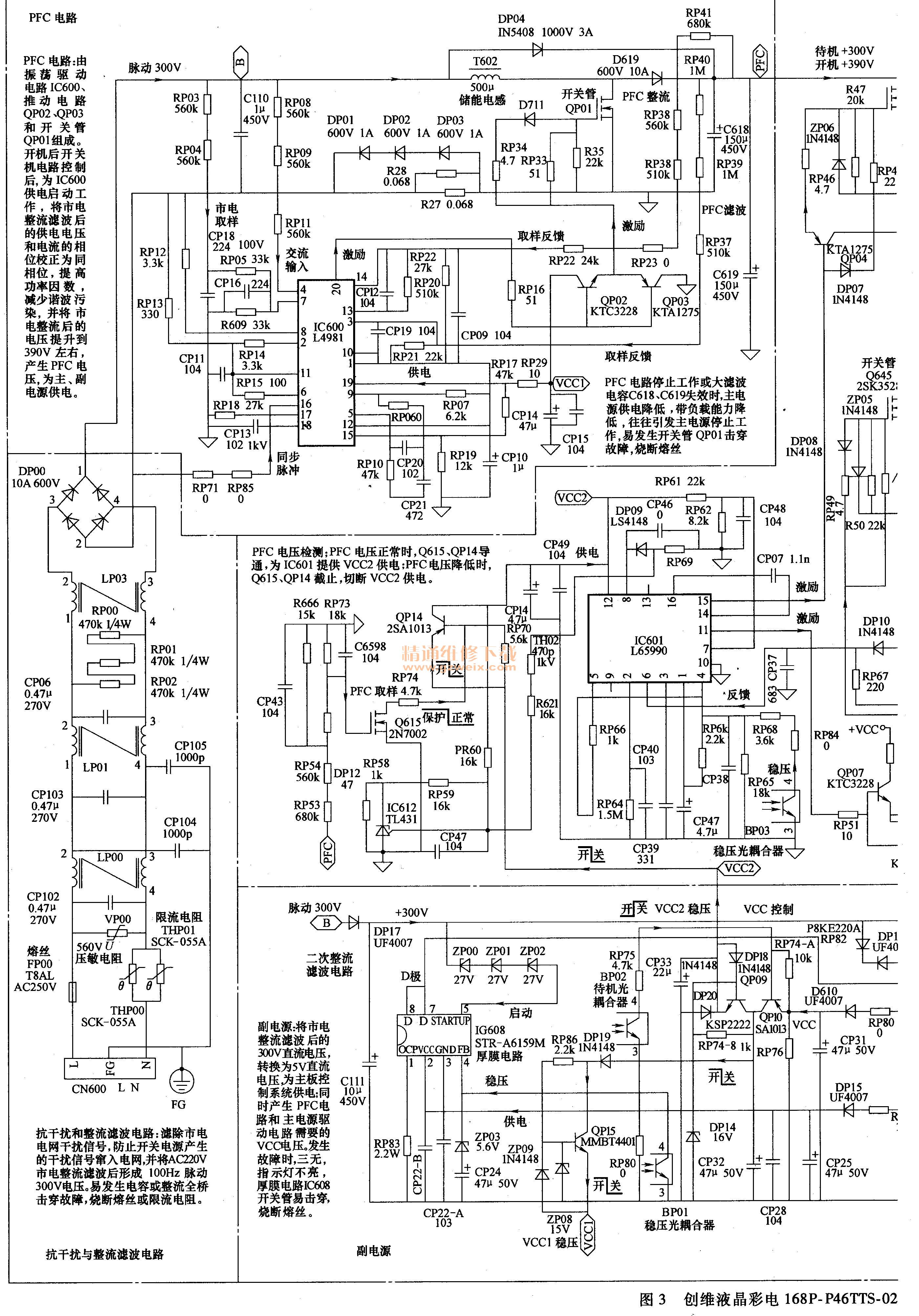

创维液晶彩电168 P- P46TTS-02开关电源电路原理图和维修图解如图3所示。
