2创维液晶彩电168P-P47TTP-00开关电源维修图解
    发生开机三无,待机指示灯不亮故障,先查熔丝是否熔断,如果熔丝熔断,说明电源板存在严重短路故障,先查市电输入电路和整流滤波电路是否发生短路漏电故障,再查PFC电路开关管QPOO、主电源开关管QPO1, QP02和副电源厚膜电路UPO1内部开关管是否击穿。

    如果测量熔丝未断,故障在市电输入抗干扰电路和副电源电路,测量副电源二次整流滤波电路产生的+ 300V是否正常,无+ 300V电压,查市电输入电路和整流滤波电路;有+300V电压输出,测量副电源厚膜电路UPO1及其外部电路元器件。如果副电源UPO1击穿,注意检查T601一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无,待机指示灯亮故障,多为主电源故障引起。二次开机后,测量SW-SWION是否为高电平,如果为高电平,首先测量PFC电路提供的+390V供电和双驱动电路UP00的7, 13, 16脚12V-SW供电,如果390V供电仅为300V,则是PFC电路未工作,首先检修PFC电路;如果UPO。的7, 13, 16脚无12V- SW供电,查开关机控制电路USO1, P02, QS06组成的VCC控制电路。上述供电正常,再查UP00的10, 12脚有无激励脉冲输出,无激励脉冲输出,检查UP00及其外部电路元器件;有激励脉冲输出,检查末级半桥式推挽输出电路QP01, QP02, T600和二次整流滤波电路。

    发生自动关机故障,则是保护电路启动,由于该电源板设有主电源过电压过热保护、主电源过电流保护、市电电压过低保护、主电源过热保护共四种保护电路,前三种保护电路均对开关机控制电路进行控制,第四种保护对双驱动电路UP00进行控制。

    判断是哪路检测电路引起保护的方法是:如果发生自动关机故障时开关机控制电路无12V-SW电压输出,则是前三种保护启动;如果12V-SW电压正常,而主电源不工作,且QP05的基极保护瞬间为0. 7 V高电平,则是第四种保护启动。对于前三种保护,在开机后保护前的瞬间,如果测量待机光祸合器P02的1脚由正常时的高电平变为低电平,则是第一种以稳压管VRS00和热敏电阻THS00、晶体管QS00为核心组成的过电压过热保护电路启动,解除该路保护的方法是将QS00的基极对地短路。如果测量待机光祸合器P02的2脚由开机状态低电平变为高电平,则是第二种以WT7542 (US01)为核心的主电源过电流保护电路启动,解除该路保护的方法是将USO 1的3脚断开,将P02的2脚接地。如果自动关机瞬间测量 QP07的基极由正常时的低电平0V变为0. 7 V高电平,则是以LM431 (UP03), QP07为核心的市电电压过低保护电路启动,解除该路保护的方法是将QP07的基极对地短路。

    为避免解除保护后电源板输出电压过高,造成主板、背光灯板等负载电路损坏,建议采用拆下电源板,接假负载,模拟开机电压,脱板维修。

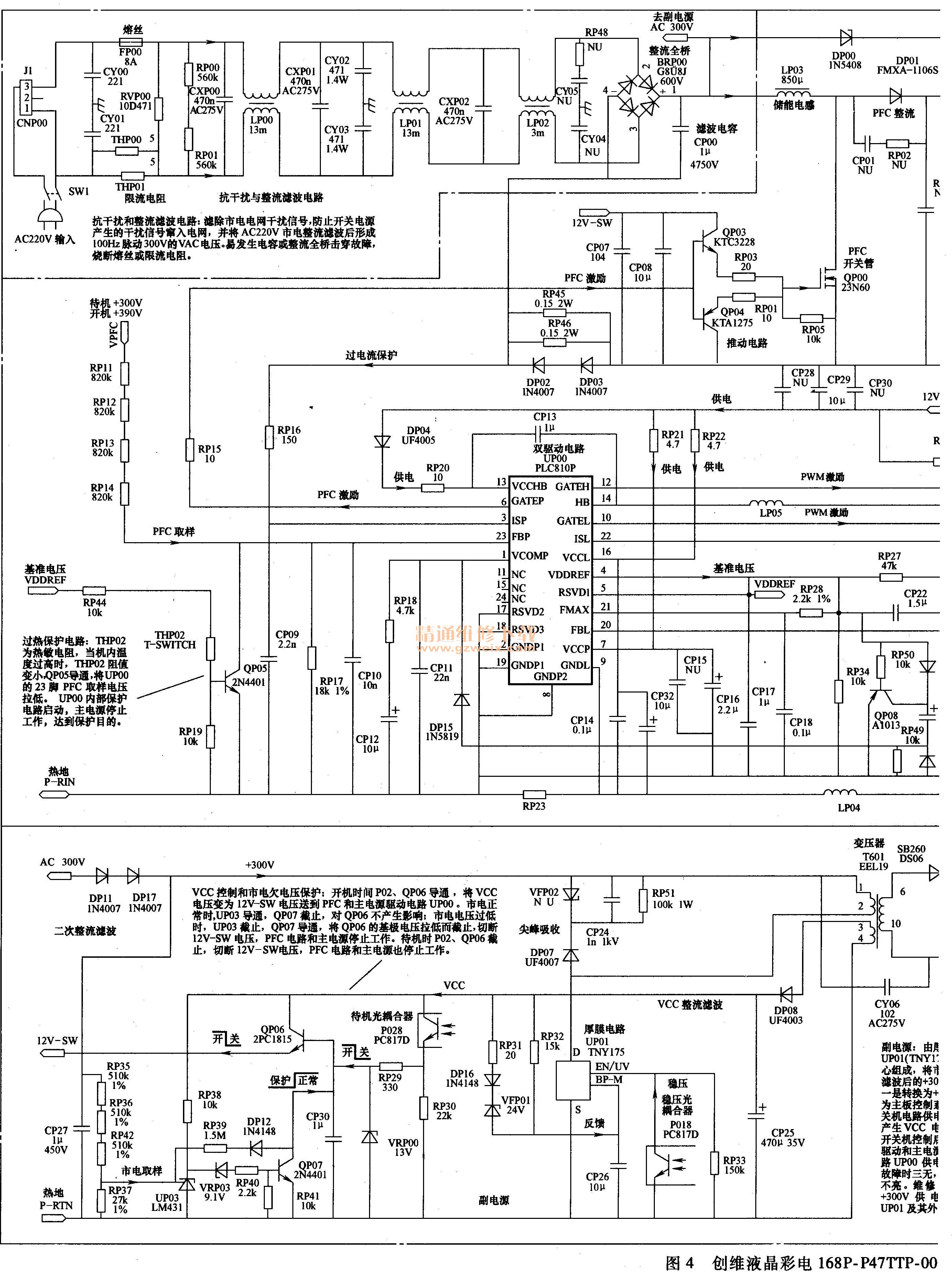

创维液晶彩电168 P- P47 TTP-00开关电源电路原理图和维修图解如图4所示。
创维液晶彩电168 P- P47 TTP-00开关电源电路原理图1
创维液晶彩电168 P- P47 TTP-00开关电源电路原理图2
