采用微小型 10 引脚 3 毫米 x 3 毫米 QFN 封装，在单个较大显示屏上可驱动多达 14个白光LED。

关键特性：
    * 3V 至 6V 的输入电压范围；
    * 双通道输出中每通道电压均高达 27V；
    * 0.7A 集成开关；
    * 内置功率二极管；
    * 用于白光 LED 驱动器的 1.2MHz PWM；
    * 用于 OLED 电源的 PFM；
    * 效率高达 82%；
    * 高达 30 kHz 的 PWM 调光频率；
    * 独立可编程输出；
    * 输入至输出隔离；
    * 过压与短路保护；
    * 内部过温保护；
    * 欠压保护。

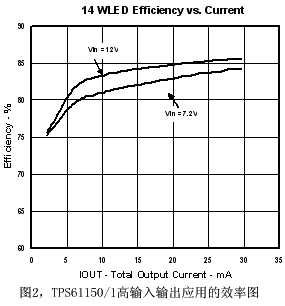

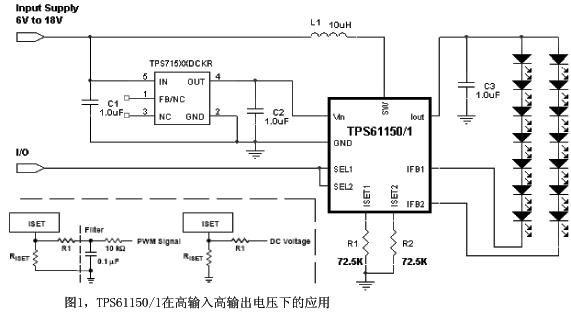

　　在需要大显示屏的手持设备时，其电源可能有三节锂电池组成，输入电压会超过9V，甚至高达18V。由于TPS61150的输入电压范围是2.5V到6V，因此在设计这样的应用电路时需要有所变化。图1给出了具体的实现电路。通过一个LDO（采用TI的TPS715系列的高性能LDO）把输入电压降到5V，作为TPS61150的输入。因为TPS61150的静态电流非常小（最大值2mA）。所以，相对于高输出电压24V，在LDO上的电源损耗非常小。图2显示了不同输入电压下，图1电路的实际效率转化。出于整体解决方案的成本考虑，可以用低成本的三极管和稳压管代替图1中的LDO，如图3所示。通过稳压管D1稳定晶体管Q1的基极电压，通过R1提供Q1的基极电流，从而使TPS61150/1输入端有6V以下的输入电压。R2起到限流的作用。

      能够支持PWM调光和模拟调光两种调光方式。 TPS61150/1采用有源电流镜像电路控制输出电流。当驱动器处于关闭状态时，输出电容只能通过芯片和白光LED的漏电流进行放电。所以 TPS61150/1大大减小了输出电容在PWM调光时的纹波，从而避免由于陶瓷电容压电特性导致的噪音的发生。如果采用模拟调光，用一个直流电压或者 PWM信号改变ISET接口的输出电流。输出的电流计算公式如下式所示：
 DC信号；


　　其中，K_ISET为有源电流镜像电路比值，典型值为 900；V_DC用于模拟调光的直流电压；V_PWM用于模拟调光的PWM信号的峰峰值；R_ISET、R1为输出电流设置电阻，一般在千欧姆级。
