TPS601 x x系列电池输入DC/DC变换Ic简介
来源:家电维修  作者:佚名  2016-10-25 11:32:44

    TI公司生产的TPS601 x x系列电池输入DC/DC变换IC包括TPS60100、 TPS601019 TPS60110、TPS60111、TPS60120、TPS60121、TPS60122、TPS60123、TPS60124、TPS60125和TPS60130、TPS60131、TPS60132、TPS60133共四个子系列。它们均属电池供电、采用电荷泵低噪声的高效率升/降压稳压转换器,采用6.4mm ×6.6mm带耐热增强型散热垫的TSSOP-20贴片封装(见图1,散热垫(即21脚)工作时必须接地],主要用于掌上电脑、笔记本电脑、手持式仪表、手持式医疗仪器、手机等电池供电系统中。

    1. TPS60100、TPS60101(见图1)

    内部振荡器开关频率:300kHz;输入电压:1.8V~3.6V;输出电压:3.3V/3.8V;输出一电流:200mA(TPS60100)/100mA (TPS60101);具有恒定频率/脉冲跳跃、单端/推挽模式及3.3V/3.8V输出选择;效率高(只有50RA的静态电流和0.05V、A的关断电流,效率高达90%);低纹波输出,输出纹波电压小于5mV;外围元件少(不超过4个电容);输入欠压锁定:1.6V。
    典型应用电路见图2a、图2b。

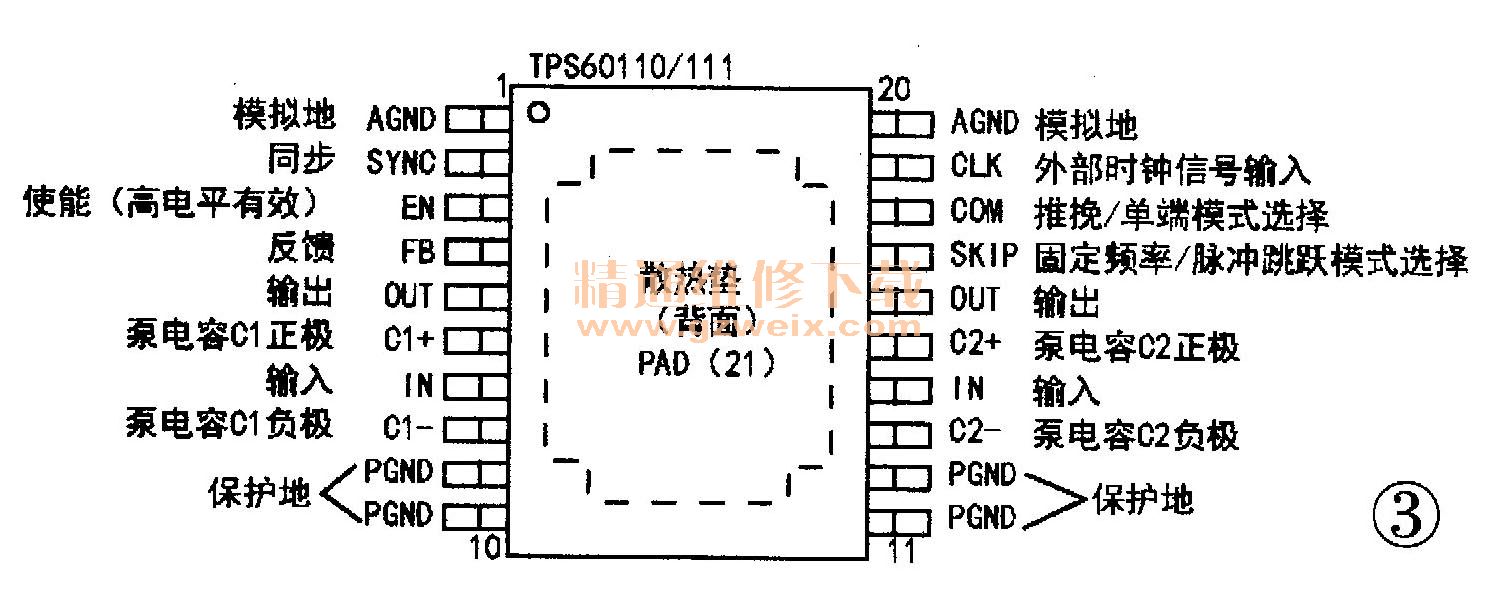

    2. TPS60110、TPS60111(见图3)



    内部振荡器开关频率:300kHz;输入电压:2.7V~5.4V;输出电压:5.0V;输出电流:300mA(TPS60110)/150mA(TPS60111);具有恒定频率/脉冲跳跃、单端/推挽工作模式选择;效率高(只有60μA的静态电流和0.05μA的关断电流,效率不低于90%);低纹波输出,输出纹波电压不大于5mV;外围元件少(不超过4个电容)。

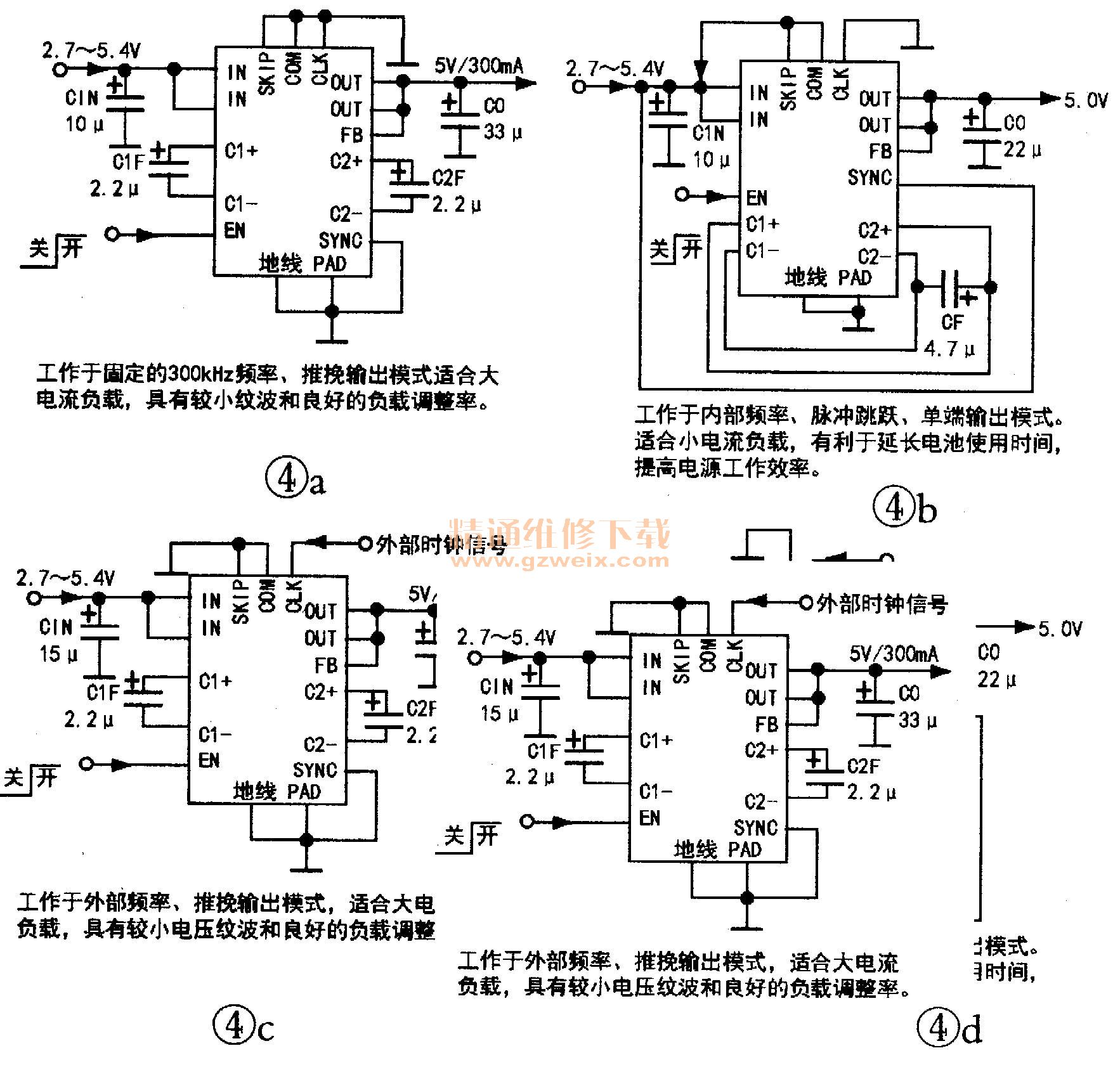

    典型应用电路见图4a~4d。

    3. TPS60120/121、TPS60122/123、TPS60124/125(见图5a、图5b)

    内部振荡器开关频率:300kHz;输入电压:1.8V-3.6V;输出电压:3.3V(TPS60120/121/122/123)、3.0V(TPS60124/125);输出电流:200mA(TPS60120/ 121) %100mA (TPS60122/123);工作结温:-40℃~125℃;55μA静态电流、0.05μA的关断电流,效率可达95%;低EMI,对外界干扰极小;具有断开负载随即关断功能;具有短路电流限制功能(比如TPS122/123在2.4V电压输入时,短路电流被限制在115mA);可工作于省电的脉冲跳跃单端输出模式;所需外围元件少(工作在脉冲跳跃单端输出模式时仅需三只电容);TPS120/122/124具有低电压检测功能,当输入电压低于设定值(固定阂值1.6V)时,芯片自动进入关断状态;TPS121/123/125具有电源良好检,测功能,当电源输出电压在标称值的90%~110%范围内时,17脚输出高电平,当不在此范围内时,17脚输出低电平,并随即关闭。
    典型应用电路见图6a、6b。

    4. TPS60130、TPS60131、TPS60132、TPS60133
    TPS16030与TPS60132的引脚功能见图5a、TPS60131与TPS60133引脚功能见图5b。
    该类IC内部振荡器开关频率:300kHz;输入电压:2.7VN5.4V;输出电压:5.0V;输出电流:300mA(TPS60130/131)、150mA(TPS60132/133);工作结温:-40℃~125℃; 60p A静态电流、0.05μA的关断电流,效率最高可达95%;低EMI,对外界干扰极小;具有短路电流限制功能;具有断开负载随即关断功能;可工作于省电的脉冲跳跃单端输出模式,以延长电池使用时间;TPS130/132具有低电压检测器,当输入电压低于设定值(设定最低值为1.15V,固定闹值1.6V)时,芯片自动进入关断状态。
      TPS60130/132的典型应用电路见图6a、TPS60131/133的典型应用电路见图6b。
