F15环境照明装2失灵，太暗或显示错误颜色
    故障现象：可能会出现下列投诉：
      （1）车门饰板里的LED模块显示错误的颜色。
      （2）仪表板上的前排乘客光导管的亮度明显太低，CID和组合仪表之间的光导管太亮。
      （3）环境照明中的一个光导管明显太暗（车门或前乘客侧仪表板）。
      （4）虽然不存在故障码存储记录，但驾驶员侧的仪表板卜的环境照明不亮起。
      （5）环境照明（光导管）失灵或显示错误颜色或亮度。
      故障诊断：可能存在各种原因。
    ·LED模块的接头混淆（第1点和第2点）
    ·光导管未止确卡入LED模块里（第3点）
    ·LED模块错误地卡入（第3点）
    · LED模块上的光导管折断（第4，点）
    ·未初始化LED模块，没有通过BDC（车身域控制器）自动分配地址（第5点）
    只有带车灯套件（SA563）的车辆受影响。
    故障排除：处理客户投诉时，应进行如下操作：
      重要：只能戴手套处理光导管，以免留下指纹或油迹，影响光的导出！只有在自动分配LIN地址后，新安装的LED模块才以正确的颜色或正确的亮度亮起！

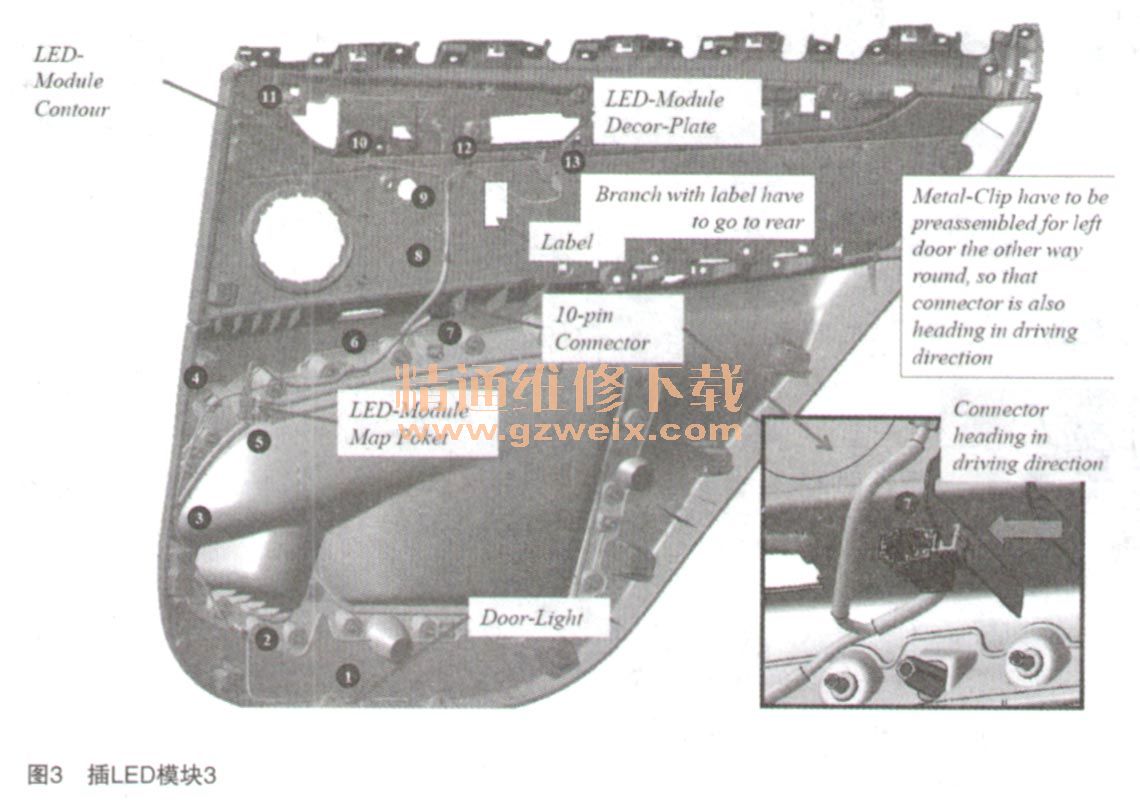

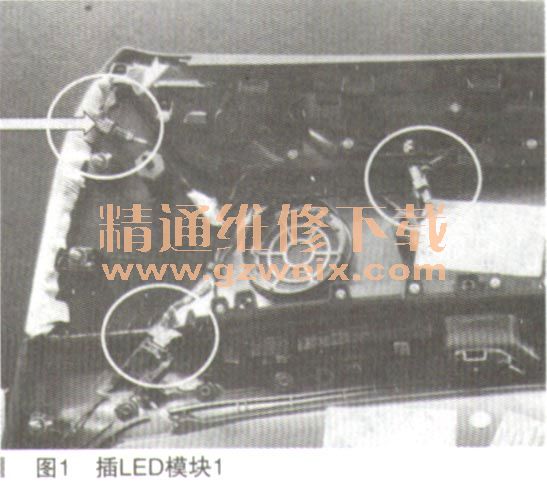

    针对投诉（1）：根据维修说明拆卸车门饰板，将LED模块按正确的顺序插入车门（见图1～图4或系统电路图）。







    然后，按照针对投诉（5）下面描述的进行LIN自动地址分配。

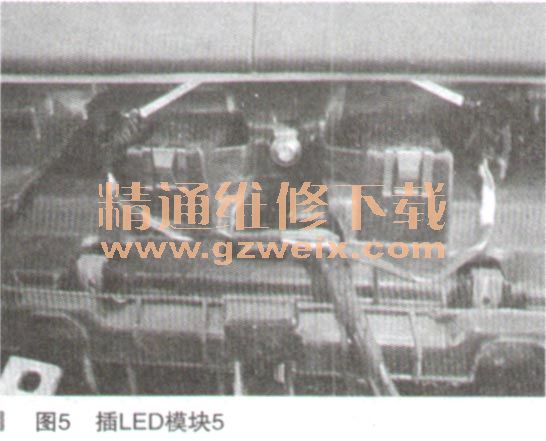

    针对投诉（2）：根据维修说明拆卸CID，将其后面的两个LED模块接头（见图5）按正确顺序插上。

    然后，按照针对投诉（5）下面描述的进行LIN白动地址分配。
    针对投诉（3）：根据维修说明拆卸车门饰板或CID，小心地将光导管按入LED模块，直到听见仁入声或感觉到卡入。此应固定住LED模块（见图6）。快速拉拔一下，检查是否牢固固定，然后再次按压，以确保光导管已牢牢一嵌入。或如果LED模块已从卡子中被向前压出，那么光导管会变弯，以至于光线被严重断开（见图7）。将LED模块重新向后拉到卡子并嵌入。



      针对投诉（4）：根据维修说明更换驾驶员侧仪表板光导管。
      针对投诉（5）：在更换车灯套件的某个LED模块后，必须按照如下所述进行LIN白动地址分配：
    ·必须删除已经存储但是目前不存在的环境照明故障码存储记录
    ·控制单元和LED模块之间的所有导线和插头连接必须正常
    ·必须已插上所有的LED模块（注意插头顺序！）
    为了启动LIN自动地址分配而不出现故障码存储记录，需按如下路径执行测试模块：操作→信息查找→功能结构→03车身→照明→车内照明灯→带车灯套件的环境照明和车内照明灯。
    在测试模块中需按如下步骤进行：
    ·选择“继续测试模块”（如果没有存储故障）
    ·选择“返回选择菜单”
    ·选择“检查车内照明灯和按钮”
    ·选择“车内灯LIN组件”
    ·“是”，进行引导型故障查询
    ·继续测试模块过程。自动地址分配在后台进行
    为了检查车门饰板照明的功能，需接通环境照明并设置为混合（例如橙色-白色-橙色）。需要时可以在车灯设置菜单中将环境照明调到最高亮度。
