一辆行驶里程约3.5万km，车型为E70，配置N52K发动机的宝马X5。用户反映：该车音响不工作。
    故障诊断：该车检测无与音响有关的故障码，无意中打开后备箱到一半时，音响突然开始工作。
    连续尝试打开后备箱至一半状态，发现音响声音工作正常。初步怀疑后备箱电动顶杆线路有短路现象，但电动顶杆线路应该和音响系统没有联系。
    拆下右侧C柱盖板检查电动顶杆线路，没有发现短路现象。继续拆左侧C柱盖板检查电动顶杆线路，在移动线路时发现音响声音时有时无，短路应该在这里。分解左侧电动顶杆线路，发现有磨破现象（如图1所示），与线路接触地方的铁皮也发现有烧蚀现象。

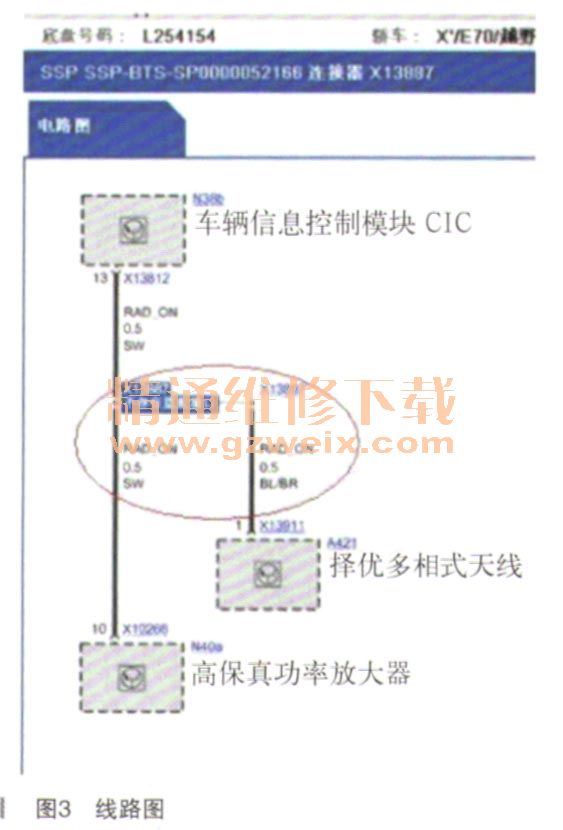

    事实证明怀疑是对的，磨到的线路确实不是电动顶杆的线路，如图2所示。线路图如图3所示。



    线路图上黑色线是RAD-ON线，是给择优多相式天线和HIM放大器的控制信号，当这根线短路时造成音频放大器无法开启而没有声音，重新包扎线路，问题到此解决。
    故障总结：只有对车辆系统有全面的认识，才能维修好车辆，而不是“头痛医头，脚痛医脚”关键是维修车辆中要仔细，结合平时的工作经验才可以彻底找到故障原因。
