一辆宝马E60/523Li轿车。该车辆在行驶过程中出现发动机异响。

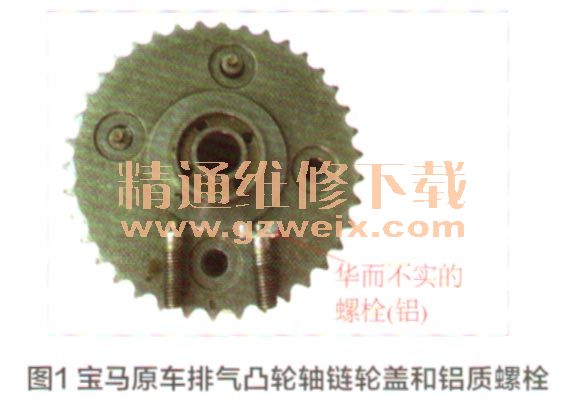

    故障诊断：进厂检修，读取故障码：2A87排气VANOS机械，经诊断异响位置在凸轮轴前部。经拆检，发现排气凸轮轴链轮盖的四个铝质螺栓有的松脱，有的断裂（图1）。如此重要的安全部件，竟然会如此脆弱，设计者思路在哪儿？

    该部件不是一般的曲轴与凸轮轴（2:1）的机械传动链轮，而是一套十分精密的液压（四腔）提前装置（提前角在8°～16°），以满足发动机高速运转时的最大充气量。工艺十分精湛，技术也十分先进，链轮虽是铝质的，但由于正时链条对齿轮的包容啮合角近过半径（15齿以上），足以担此传动重任，只是因为采用铝质螺栓，强度不足导致此类故障，存在巨大隐患。
    该紧固螺栓的材质为铝合金，规格为M7X20，其顶部实际壁厚不足2mm，华而不实，中看不中用。

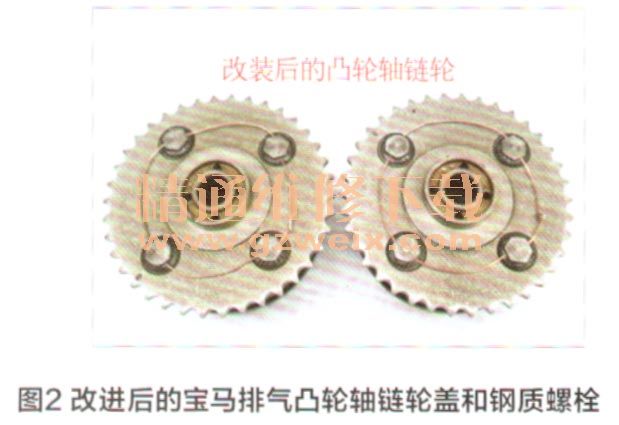

    为了根治该隐患，我们将铝质螺栓，改为M7X20钢质螺栓（图2），顶部壁厚3.7mm。为安全起见（防松脱），笔者在螺栓顶部又打了个直径为0.8mm的孔，在组装紧固后用二氧化碳焊丝捆紧，以求万无一失。至此，故障彻底排除。
