宝马730Li轿车行驶中DSC灯突然点亮
来源:汽车与驾驶维修  作者:佚名  2017-04-17 08:10:38

    一辆行驶里程约12万km、车型为F02,搭载N54发动机的2011年宝马730Li轿车。用户反映:该车在行驶中DSC灯突然点亮,同时转向盘变沉。

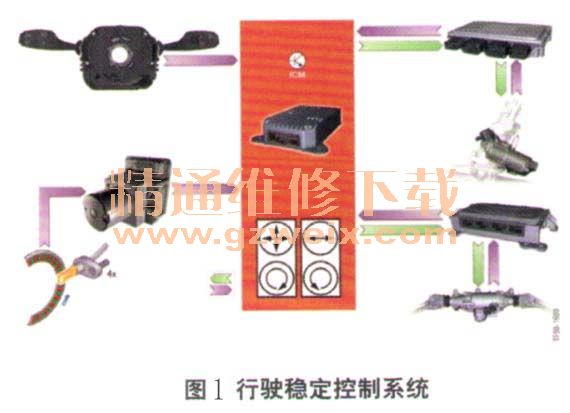

    检查分析:维修人员检测行驶稳定控制单元DSC,发现故障码48000E----主动转向伺服电机位置传感器信号无效。该车由底盘控制单元ICM根据转向盘角度、转向伺服电机角度和轮速来控制车辆的行驶方向(图1)。读取底盘控制单元的数据流,发现转向盘角度能够随着转向盘的转动而改变,但转向伺服电机的角度却总是-1440°。

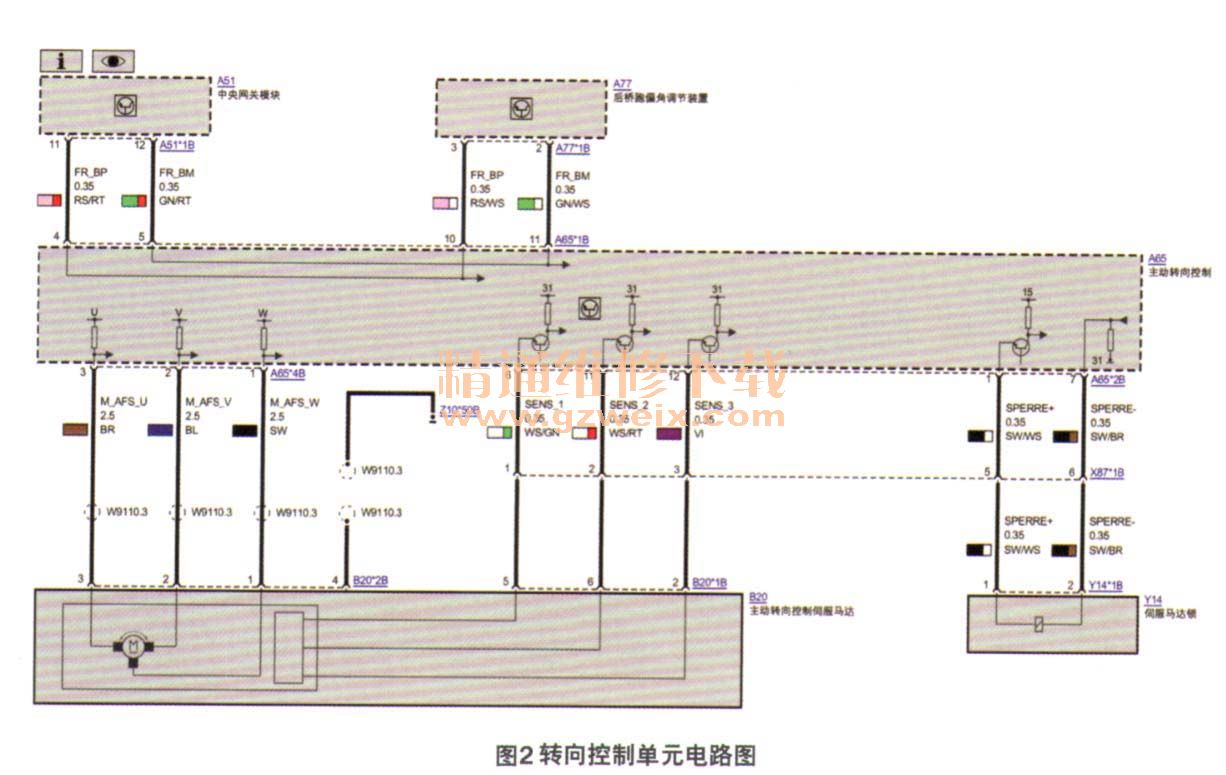

    更换转向机并做四轮定位,故障依旧。检查转向控制单元的线路,发现转向伺服电机的搭铁点Z10* 50B(图2)接触不良。拆下接线片打磨后将其紧固,试车发现转向伺服电机角度数据恢复正常。

    故障排除:修复线路,试车确认故障排除。
    相关资料:2016年最新宝马ISTA4.02中文维修信息系统

关键词:宝马730 搭铁
