一辆行驶里程约15万km、车型为E70，搭载N55发动机的2011年宝马X5运动型多功能车。用户反映：该车行驶中突然转向变沉，与此同时仪表出现黑屏。

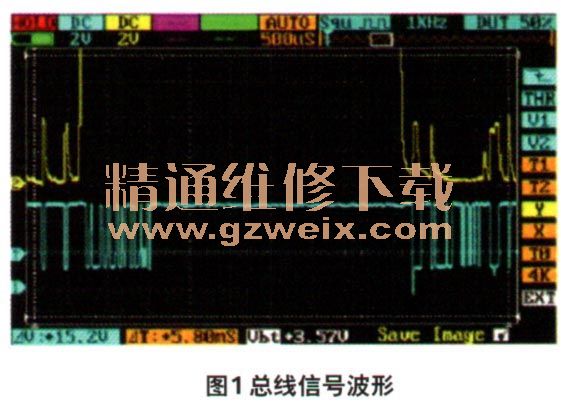

    检查分析：维修人员试车，没有见到用户所反映的故障现象。检测发现有大量PT CAN和K-CAN的通信故障记录。在车间内移动车辆的过程中故障突然出现了。马上连接ISID故障诊断仪，发现无法诊断。测量K-CAN波形，发现明显不正常（图 1）。

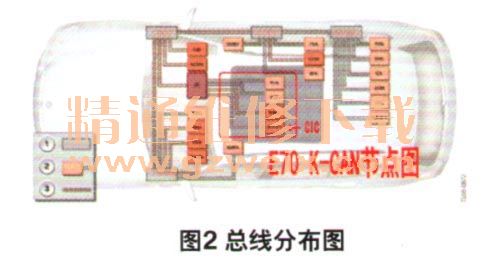

    查看K-CAN的节点图（图2），发现接线盒控制单元JB为PT-CAN和K-CAN的网关。断开JB的插接器，以JB的数据总线为中心进行测量，发现空调控制单元旧KA的数据总线K-CANH对58G号电源短路。拆下仪表台检查，发现茶杯架下面的仪表框架压到了线束。剥开线束检查，发现K-CAN与仪表背光电源58G之间存在短路。

    故障排除：修复线束，总线信号波形恢复正常（图3），故障排除。
