宝马7系E66轿车钥匙无法拔出
来源:本站收集  作者:佚名  2018-02-05 10:29:39

    一辆行驶里程约17万km、搭载型号为N62的发动机的2004年宝马7系轿车。该车因钥匙无法拔出而进厂检修。据驾驶人反映,故障发生时,钥匙无法拔出,且中央显示屏会出现“发动机关闭时变速器挡位P自动挂人,的故障提示信息。
    故障诊断:接车后试车验证故障现象,故障现象并未出现。连接故障检测仪调取故障代码,读得的故障代码为“0051ACEGS:便捷进入及启动系统的信息(钥匙插入识别传感器)缺失”(图1)。

    经过反复试车,故障现象出现,中央显示屏显示“发动机关闭时变速器挡位P自动挂入”。分析可知,造成钥匙在点火开关内无法拔出的原因无非有2个方面:一方面是P挡信号存在问题,系统没有接收到换挡杆挂入P挡的信号,则会控制钥匙无法拔出点火开关;另一方面则是钥匙插入识别存在问题。虽然从现象上看都是钥匙无法被拔出,但这两者是有本质区别的,我们可以通过数据流和相应的故障代码进行明确判断。

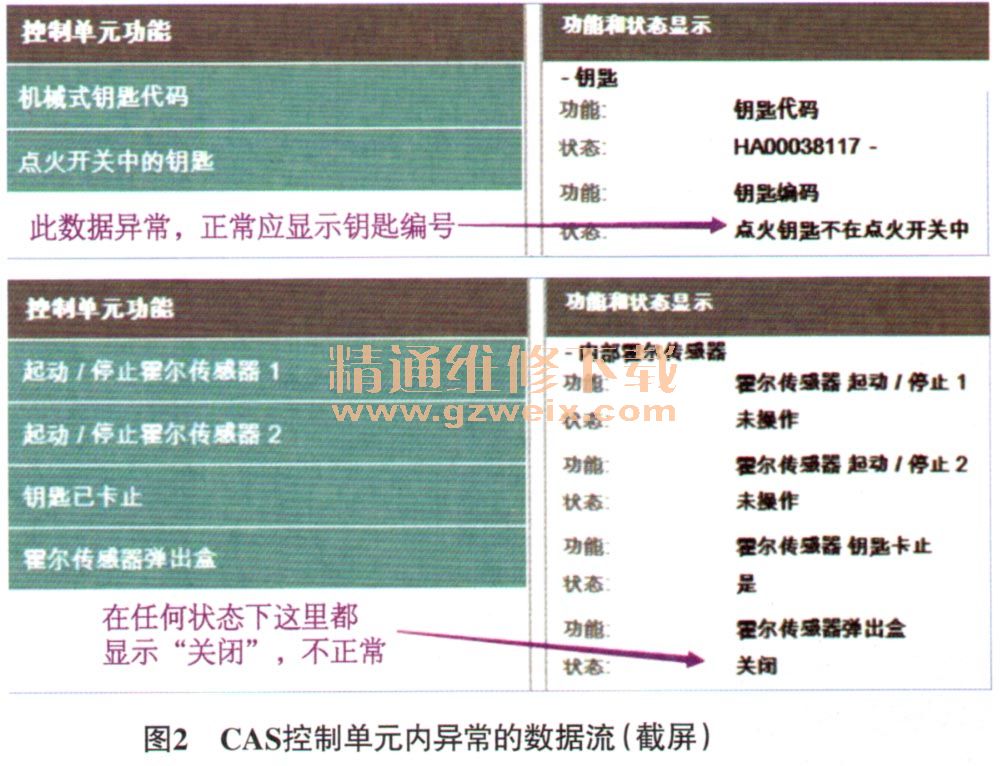

    用故障检测仪读取无钥匙进入及启动系统(CAS)控制单元内相关数据流(图2),发现钥匙明明插在点火开关内,系统却无法显示钥匙编号,而是显示钥匙不在点火开关内,且霍尔传感器弹出盒的状态也始终显示为“关闭”。由此可以确定,钥匙插入识别存在问题。

    故障排除:更换集成有钥匙卡槽的CAS控制单元(点火开关按钮和钥匙卡槽与CAS模块集成于一体)后试车,故障现象未再出现,于是将车交还给驾驶人。2周后进行电话回访,确认故障排除。
