一辆搭载型号为B58的发动机，配有空气悬架的2015年宝马7系车（G12）。该车因左后空气悬架下塌而进厂检修。

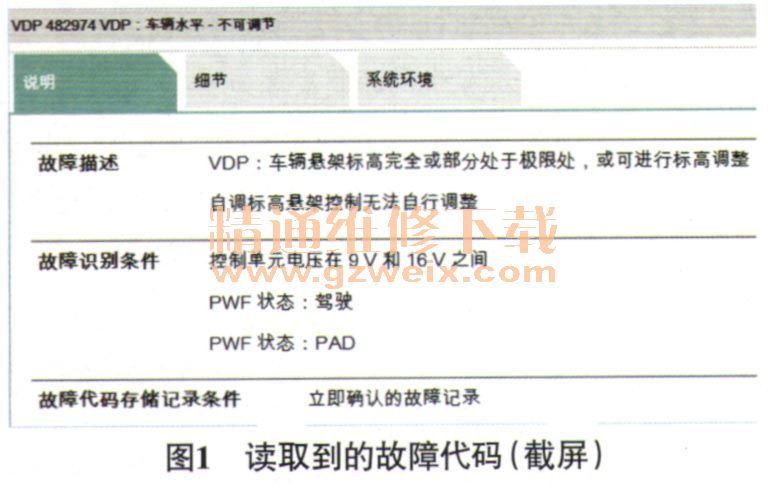

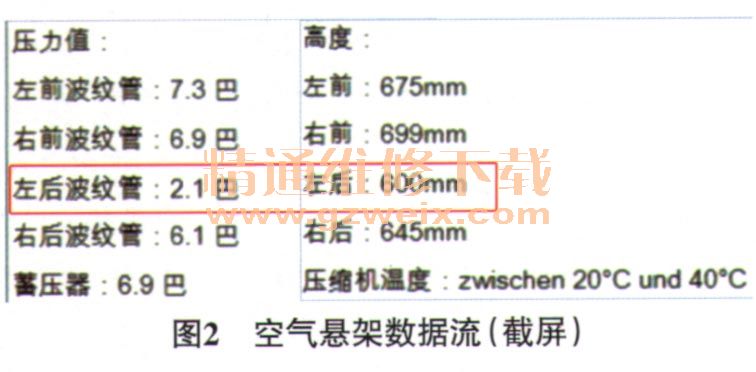

    故障诊断：连接故障检测仪（ISTA）对系统进行检测，读取到的故障代码如图1所示。接着查看空气悬架的数据流（图2），从空气悬架的数据流可以看出，左后空气悬架的压力仅为2.1 bar（1 bar=100 kPa），高度仅为600 mm，均明显低于其他空气悬架。从空气悬架的数据流可以看出数据与故障现象之间存在对应关系。



    用ISTA对左后空气悬架执行加注空气的操作，发现左后空气悬架无法上升，有时仅能上升一点，又很快降下。根据该车的故障现象，结合空气悬架的原理分析，认为故障原因可能有左后空气悬架故障、电磁阀体故障及管路故障等。
    那么应该如何准确判断故障部位呢？可以拆下左后空气悬架上的空气管路接口，然后用ISTA执行加注空气的操作，同时用手感受管路接口处的出气压力，如果出气压力充足，则可以判定为左后空气悬架损坏（如果无法确定管路接口处的出气压力是否正常，可以拆下左前空气悬架上的空气管路接口，同样执行加注空气操作，感受正常的空气悬架管路接口处的压力来进行对比）；如果出气压力不足，则拆下电磁阀体一侧与左后空气悬架连接的管路接口，同样用ISTA执行加注空气操作，并感受接口处的压力。如果压力依然不足，则表明电磁阀体存在故障；如果压力充足，则表明相应的空气管路存在故障。
    明确了排查的方法后，维修人员拆下左后空气悬架上的空气管路接口，执行加注空气操作后，确认管路接口处的空气压力充足，说明左后空气悬架本身损坏。
    故障排除：更换左后空气悬架后试车，故障排除。
