    宝马F02车配备HU-H主机系统，与老款车型搭配的CIC主机系统不同的是，新系统所配的前部显示器和后排区域显示器均只负责图像显示，，币不是独立的控制单元，后排区域显示器由专用的遥控器进行控制，所显示的内容直接由娱乐系统提供（CIC主机系统的前显示器CID、后排区域显示器FD及后排区域显示器FD2，都为各自独立的控制单元，连接在K-CAN总线上）。2个显示器均无触屏功能，但分别有开启／关闭按钮，可单独开启／关闭显示器。

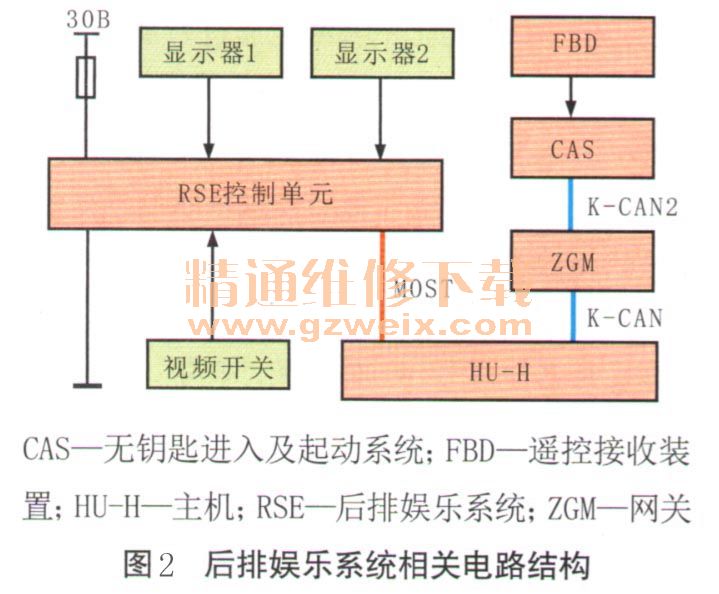

    后排娱乐系统的相关电路结构和原理如图2所示。后排娱乐系统的遥控器上有向左和向右的按键，通过这2个按键的切换，可以分别对相应的2个显示器进行控制。遥控器和车辆的遥控钥匙共用遥控接收装置（FBD），FBD将接收到的遥控信号传递给无钥匙进入及启动系统（CAS）控制单元，再由CAS控制单元将信号经过K-CAN2、网关（ZGM）和K-CAN传递给主机（HU-H），HU-H通过MOST总线将相关信号传递给后排娱乐系统（RSE）控制单元，最后由RSE控制单元对信号进行处理后控制显示器显示相应的图像。

    后排娱乐系统与显示器1和显示器2之间分别各有2个导线连接器连接，其中一个导线连接器有3根线，分别为信号线、搭铁线和控制查寻照明线；另一个导线连接器则有7根线，其中4根信号线、1根屏蔽线、1根供电线和1根搭铁线。
    音频信号由主机传输至高保真功率放大器，再由高保真功率放大器通过绞合的导线传送给扬声器。其中，低音扬声器接收各个自有音频输出级的音频信号；而中音和高音扬声器的每个通道由一个共同的音频输出级驱动（高音扬声器与中音扬声器并联）。
    高音和中音扬声器与低音扬声器相比拥有更小的膜片，由于膜片质量较小，所以能更快地振动，因而能发出较高的频率；相反的，由于低音扬声器的膜片较大，能产生一个较高的声压，必须由功率放大器提供合适的功率才能驱动。所以，与中音和高音扬声器相比，低音扬声器需要较高的功率驱动。
