一辆行驶里程约9万km、车型为F15,搭载N55发动机的2013年宝马X5运动型多功能车。用户反映:该车行李舱盖软关按钮按下后,行李舱盖有时降到一半时又自动升回去了,有时关到底但没有锁住。
检查分析:维修人员了解到该故障已经修过多次,这一次必须彻底解决。检测车身控制单元,发现存在“80484C—软关系统预锁触点信号异常”的故障码。反复试车后发现,当故障出现时行李舱盖锁只锁进第1挡,有时舱盖移动一段距离又马上开到最大位置。

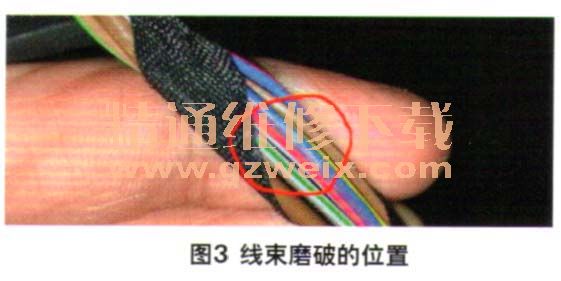

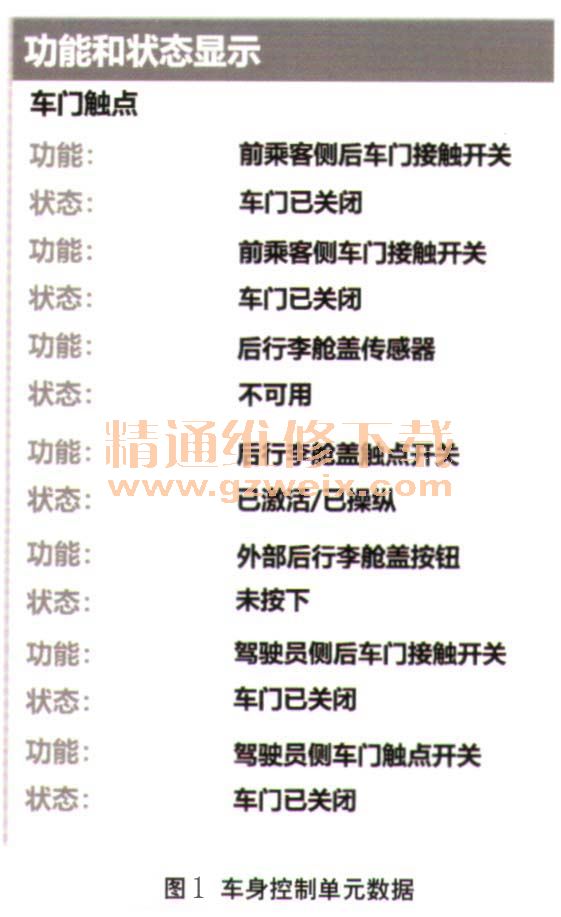

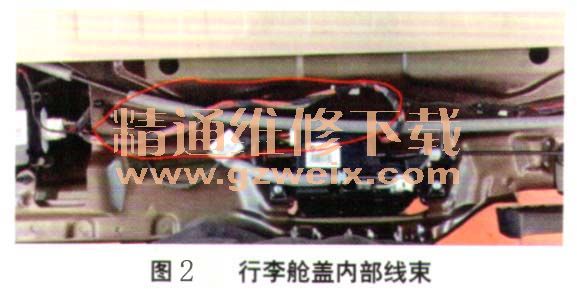

查看车门触点的数据(图1),发现行李舱盖位置传感器信号为不可用状态,也许问题出在这里。将行李舱盖的内饰板拆下后,拉扯内部线束,发现有时会误触发软关锁并使其动作,很显然这段线路有问题。通过多次的拉扯逐渐确定了敏感区的位置(图2),检查发现原来是导线被磨破(图3),对搭铁短路。
故障排除:修复线束并合理布线,故障排除。
