一辆行驶里程约19万km、发动机型号为N52的宝马X5运动型多功能车。用户反映:该车行李舱盖无法正常自动升起和落下,行李舱盖锁块可以通过外部开关按钮或者遥控器开启,但是仅能打开一下就不再升起了。
检查分析:维修人员接车后首先确认故障现象与用户描述的一致。使用故障诊断仪对车辆进行检测,发现有2个故障码存在,分别为:00A2BDHKL—右霍尔传感器对负极短路或断路;00A2B6HKL—右电机断路,当前。根据故障检测计划,提示应该检查控制单元和电机插接器的供电。读取
数据流发现,门锁触点状态识别为“正确”,对行李舱盖进行激活操作,能听到解锁声但无法自动开启;然后进行控制单元复位,故障依旧存在。
为了确定故障点位于控制单元、线束还是驱动装置,维修人员首先将行李舱盖提升机构驱动装置(HKL)上的插接器X19620的5个端子与X19619的端子进行互调,然后进行检测,结果故障转移到左侧。因此判断控制单元没有问题,问题出在导线线束或HKL上。
维修人员接着测量右侧电机插接器X19629的1号和2号端子有12.0 V的电压,搭铁也正常。接着对HKL与右侧举升电机间的线路进行了电阻检测,没发现异常。测量霍尔传感器插接器X19622上的3号端子有12.0 V的供电,且与左侧相同。测量1号和2号端子有0.3 V左右的电压,当操作行李舱盖开关时,电压为1.5V左右;而在操作按钮时,左侧插接器X19621上的1号和2号端子有3.0 V左右的变化电压。对比之下,怀疑右侧自动举升装置内霍尔传感器损坏,但是该传感器集成在升降电机里,所以暂不能盲目定论。

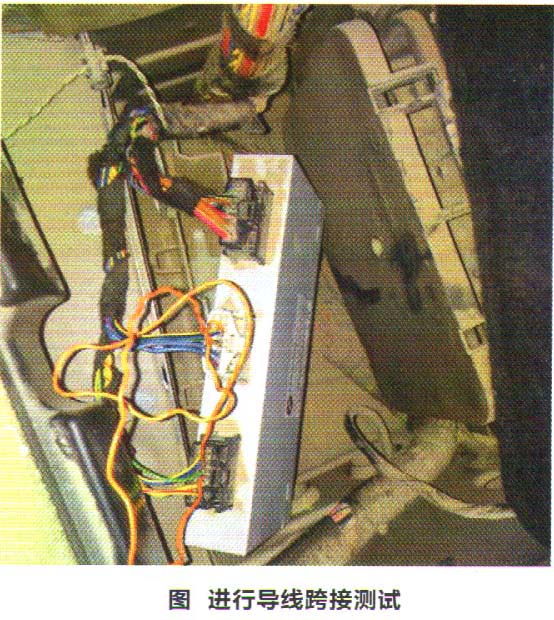

继续进行导线跨接测试。将插接器X19620上的3号和4号端子分别与X19619上的3号和4号端子跨斌图1),5号端子供电电压为12.0 V。这样做的目的,是让右侧霍尔传感器共用左侧霍尔传感器的正常信号,同时排查出线束是否存在故障。跨接后操作行李舱盖按钮,行李舱盖可以自动升降了。这就说明了是右后自动升降装置内的霍尔传感器损坏,从而造成行李舱盖的举升位置信号不能正常反馈给控制单元,从而导致行李舱盖不能正常举升。
故障排除:更换行李舱盖右侧提升机构驱动装置后试车,行李舱盖可以自动升降,故障排除。
