宝马X5 360全景摄像机故障检修
来源:汽车维修技师  作者:佚名  2020-07-29 09:50:33

     一辆行驶里程超34.2万km、配置N55发动机的2011年宝马X5。客户因车辆做大保养,但当车子做完大保养洗车后出现360°摄像机故障且仪表上一挂倒挡就显示摄像机故障。

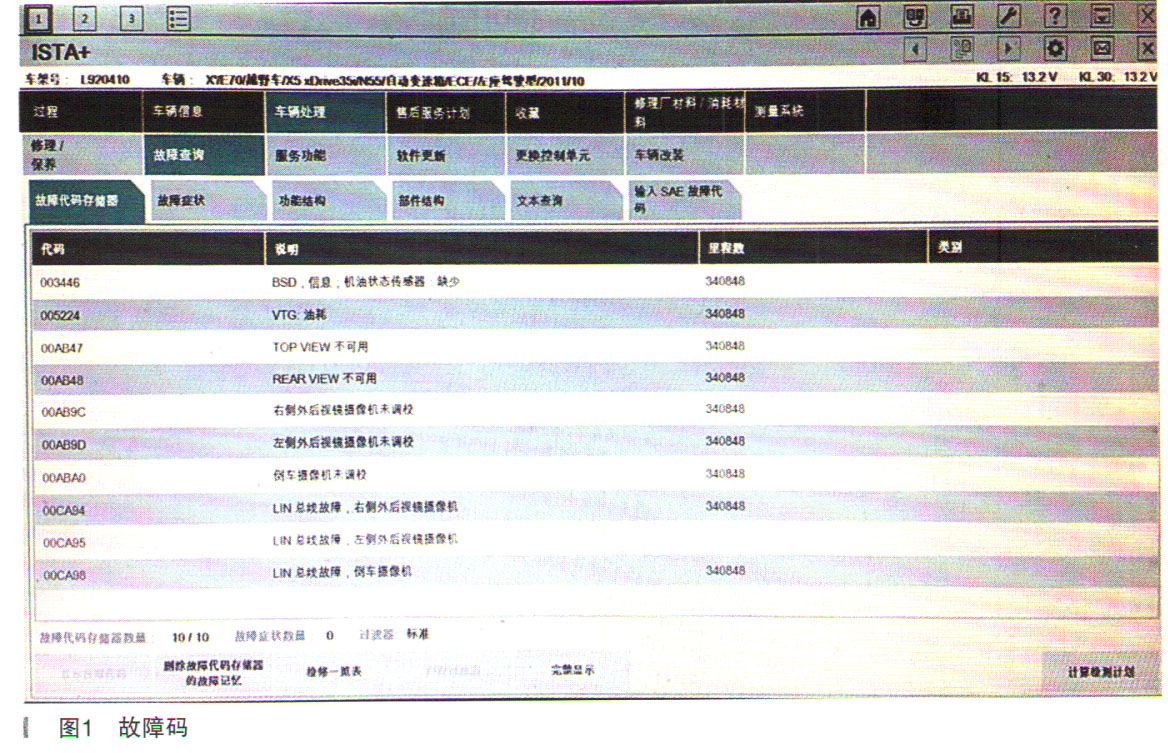

    故障诊断:车辆大保养完毕,试车完成后一切正常,正当通知客户来取车时,车间人员安排洗车师傅洗车完成后,发现挂倒挡时仪表报摄像机故障。该车配置有360°倒车影像,但倒车摄像机在娱乐显示屏上前后左右图像均显示正常,立刻使用诊断仪对其诊断如图1所示。
    该车报故障码00CA94、00CA95、00CA98 LIN线故障且摄像机未调校;故障码00AB47 TOP VIEW不可用;故障码00AB48 REAR VIEW不可用。维修技师认为该车报LIN线故障认定为线路出现问题,立刻调出线路图并查询该车线路节点是否有松动接触不好。因为该车之前未出现摄像机故障且功能正常,线路位置图如图2所示。

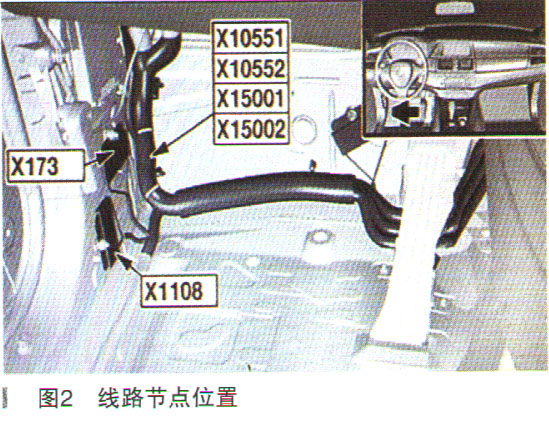

    在方向盘左下侧脚坑位置有3处节点,其中X173和X1108为车身搭铁,X10551、X10552、X15001、X15002为摄像机LIN线节点。节点正常无接触不良。然后维修技师对摄像机匹配,发现该功能调教超时,完成不了调教,维修进度一下陷入僵局。询问车主之前有没有出现该情况时,车主一口否定该车从未出现摄像机故障。此时维修技师整理思路回想是不是维修完毕洗车后出现的,是否和洗车有关系。抱着试试看的态度,决定断开一个个线路依次查询,但想到该车摄像头有4个,如果断开摄像头旁的线路不仅风险大而且耗时费力(需拆左右倒车镜及后备箱饰板、前保险杠)。于是维修技师想到摄像机模块也在方向盘左下侧,不如依次断开摄像机模块的总线路方便,正当拔到右侧倒车镜的线路时,发现电脑显示的故障码变了,只有报右侧摄像机未连接,其他故障码都完全清除了。此时豁然开朗,那接下来问题就清楚了,就是右侧摄像机线路出现故障,范围一下子缩小了,维修技师决定拆开右侧摄像机查看线路如图3所示。
    该倒车镜后面的连接点已腐蚀发绿,干扰LIN线工作,这也就是为什么显示屏上图像显示正常,但就是报故障,而且为什么就是洗完车出现的该故障。
    故障总结:因为该车是修理其他问题出现的该故障,是洗完车后出现的故障,线路进水。技师在遇到该问题时,一是时间紧,二是修理之前没有故障。从总线依次断开,因为LIN线故障是串联关系,当断开间题线路时其他线路就正常了。本案例其实并不复杂,只要多思考,合理利用诊断工具进行分析,会对诊断帮助很大。
