更换冷却液泵后,诊断仪检测删除以前故障码,机油液位测量正常显示,故障排除。多次试车故障再没出现。
故障总结:对于此车故障现象,如果对宝马车BSD串行数据接口的控制原理和策略不了解,就很难准确锁定故障。BSD串行数据接口是宝马发动机控制系统中一个局域网络。BSD子总线中主要部件有DME、发电机、冷却液泵、机油状态传感器。其中DME是主控单元,发电机、冷却液泵和机油状态传感器的BSD控制线都来自DME,并且在DME内部相连。所以,BSD系统中任何一个部件及其线路有问题,都会导致整个系统所连其他部件也无法正常工作。

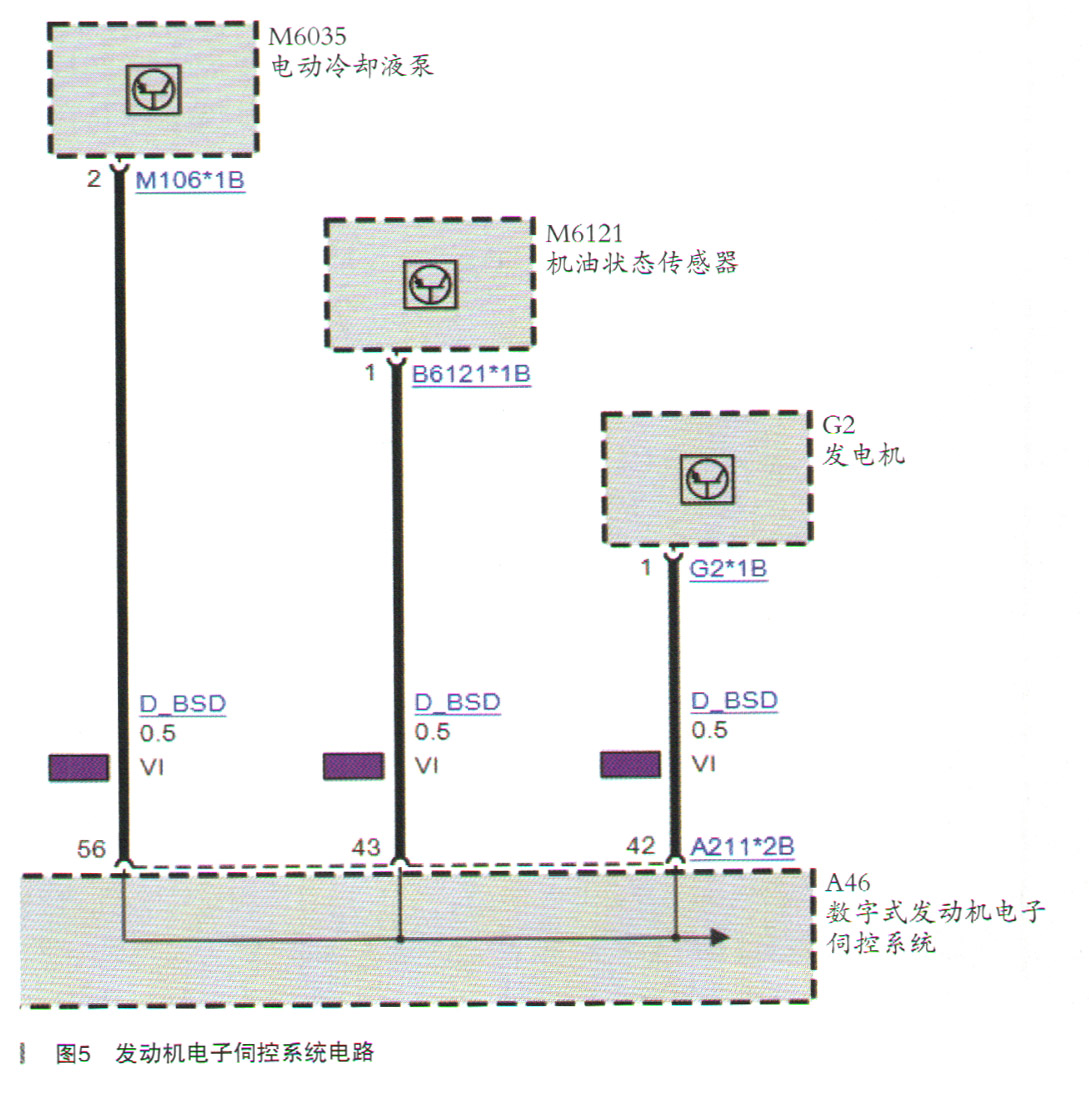

DME内部BSD连接示意图,如图5所示。
