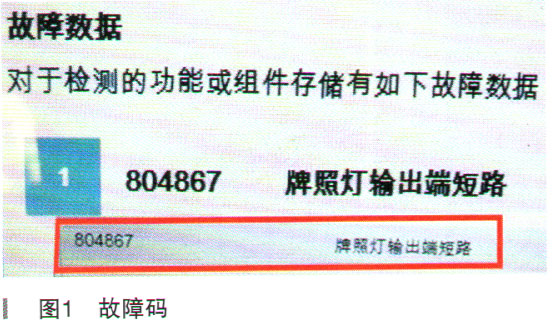

故障诊断：使用专用诊断仪ISDA进行检测，发现故障码为“804867牌照灯输出短路”，如图1所示。

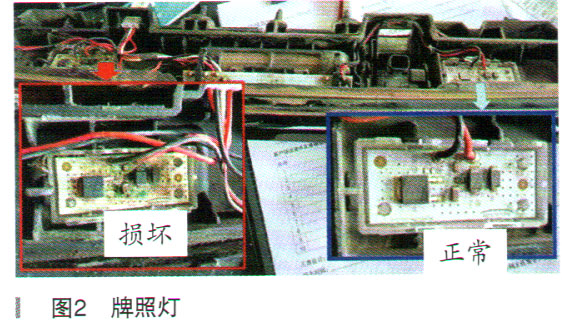

    维修人员拆检牌照灯发现，一个牌照灯已经因进水损坏，另一个牌照灯正常，如图2所示。

    对损坏的牌照灯进行维修后，外接电源测试，牌照灯可以正常点亮。但安装到车上，还是不亮，故障依旧。

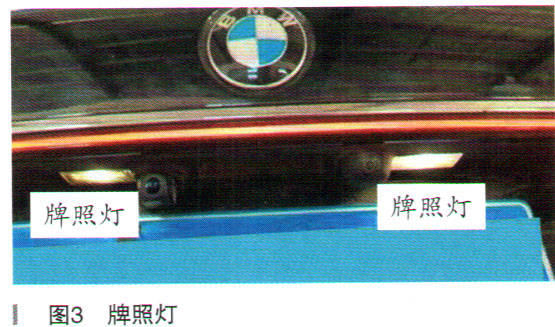

    左侧牌照灯和右侧牌照灯通过其中的发光二极管实现照明。在牌照灯中安装2个发光二极管。当停车灯接通时，车身域控制器（BDC）通过输出端接通牌照灯，牌照灯如图3所示。线脚布置和说明如图4所示，442”为右牌照灯（LED），“3”为后备箱盖按钮，“4”为左牌照灯（LED）。总线端KL.31接地端，SIG后备箱盖按钮至车身域控制器的信号线，车身域控制器为牌照灯提供电源。

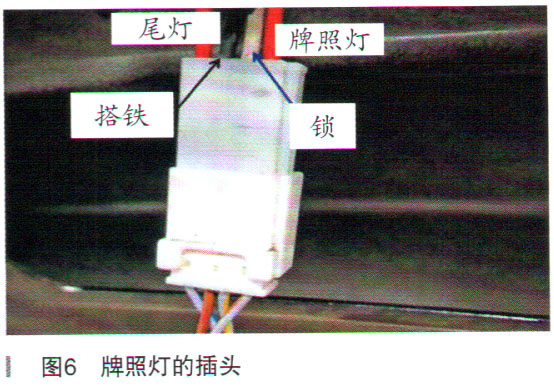

    根据检测计划进行检查：①检查牌照灯（LED）电流，给牌照灯通电，两个灯都亮，电流正常，如图5所示。②检查牌照灯插头，如图6所示，正常。③检查牌照灯（LED）和车身域控制器（BDC）之间的导线是否断路或对地短路，没有断路或短路现象，线路正常。④通过诊断仪对 “短路锁止”进行复位，不成功。⑤故障仍旧存在，检测计划提示更换车身域控制器。更换车身域控制器不是简单的事，它不仅价格昂贵，而且还需要在线匹配。



    仔细分析故障，车身域控制器认为牌照灯损坏，报码，停止给它供电，牌照灯没有电；车身域控制器发现牌照灯没有电又记录故障，此刻车身域控制器对牌照灯的控制进入了一个死循环。

    只有车身域控制器发现牌照灯正常后，故障码存储器才有可能删除。直接给牌照灯通电，使牌照灯点亮，打开牌照灯，发现故障码可以删除。删除故障码后，故障排除。

    故障排除：维修牌照灯，清除故障码。

    故障总结：此车故障原囚为牌照灯损坏后，车身域控制器识别到故障，在行驶周期期间尝试10次重新供电，但故障依旧。如果在车辆内总共进行了15次总线端切换，但故障依旧，则车身域控制器记录故障，停止供电。只有故障已排除且车灯已重新启动后，必须通过诊断复位短路锁止，故障码存储器才可删除。
