行驶中空调突然出热风。

    故障诊断：接车后，验证故障现象，果不其然，如客户所述，空调出热风，鼓风机高速运转，空调系统不受控制。连接诊断仪，对电控系统进行快速测试，有如下相关故障码，如图1所示。

    分析故障码可以知道，此故障是一个单纯的空调电机故障。要搞清楚故障原因，还得清楚此款车空调电机的工作原理。接下来一起熟悉一下此款车的空调电机的工作原理。

    S600车型配备的是智能四驱空调，空调风门电机是步进电机类型，用LIN线串联各个风门电机，空调控制单元是主控单元，空调控制单元通过CAN B和外界通信，接收各种信号来控制风门电机。风门电机和空调控制单元之间是主从关系，风门电机之间又是串联的关系，风门电机受空调控制单元的控制，但是风门电机也是一个微型控制单元，每个风门电机都有自己的地址码，更换后要重新日令学习。风门电机电路图及相关的功能原理图，如图2、图3所示。



    清楚了空调电机的功能原理，就可以开始诊断了。既然有故障码，那么就从故障码入手。根据故障码导向可知，第一检查风门电机的供电，第二检查空调风门电机的LIN线。检查供电12V正常二检查空调电机的数据线，发现LIN线电压只有3V，不正常，说明有短路的地方。从上面的导向测试可知，风门电机是串联环形连接的，可以用分段法来找问题。如果断开其中一个风门电机，它的上游正常了，说明问题出在下游，这样一步步来，就可以找到问题的根源。

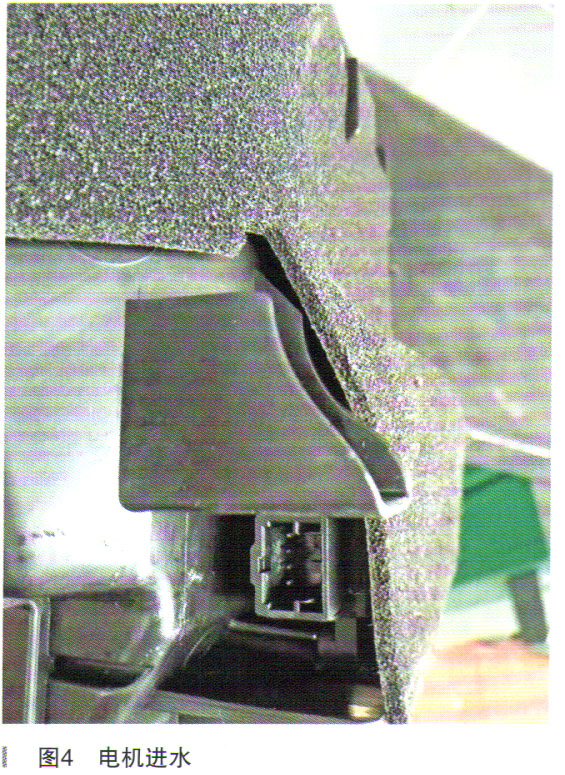

    S600的风门电机系统是非常复杂的，那究竞从哪里入手检查呢？结合白已多年维修此车的经验，此款车最容易出问题的地方来自两个B柱电机，决定从这两个电机入手，果不其然，有惊喜的发现，这两个电机已经严重腐蚀进水了，并且主副驾脚坑都有水，如图4所示。
