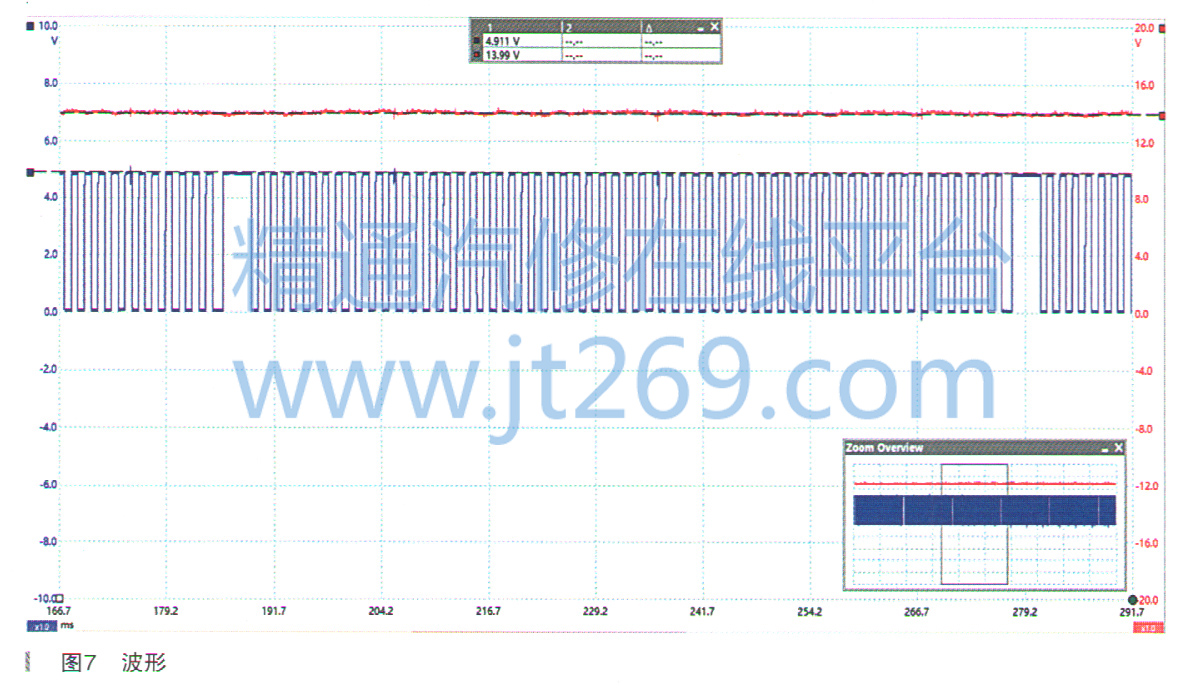

红色的波形为传感器供电，蓝色的波形为曲轴位置传感器信号，波形如图7所示。

    通过波形已经排除了传感器本身、传感器供电以及信号盘（信号盘为58+2结构，58个小齿加2个缺齿，波形也能体现出来）。那么接下来就需要检查采集传感器信号的点到DME之间的线路，以及DME本身。车辆启动时在DME的X60004插头处摇晃的时候，发现发动机转速会变化。此时观察曲轴位置传感器信号波形只有频率在变化，并没有信号缺失的情况。那么问题点就在线路虚接。接着拔下X60004插头，找到曲轴位置传感器对应的针脚（41）并取下针脚（如图8所示），放在DME对应的针脚上（如图9所示），发现针脚松动。





    处理针脚后，试车，故障不再出现。

    故障总结：遇到这类故障的时候，示波器就派上了大用场，万用表来处理这类故障就显得比较棘手。建议各位技师无论遇到什么故障，一定是先分析故障，再列举故障原因，逐一排查。这样才不会走弯路，也能快速解决故障。
