奔驰GL450无法挂档、仪表多个故障灯点亮
来源:汽车维修技师  作者:佚名  2014-01-24 14:10:51

    一辆行驶里程约3万km的奔驰GL450。用户反映:该车车辆无法挂挡,仪表多个故障灯点亮,雨刮乱刮,大灯常亮,拖车入厂。
    故障诊断:接车后启动发动机,启动一切正常,铿锵有力,观察仪表果然如客户所诉,仪表很多报警灯报警,如图1所示。

    接下来连接诊断仪,对电控系统进行快速测试,底盘CAN上的很多控制单元都不能通过网关检测出来。
    例如:发动机ESP、分动箱、变速器、气囊控制单元等,从故障码分析问题大致出现在底盘CAN上的控制单元或者相关CAN线路上。接下来顺藤摸瓜,找到本车的底盘CAN的CAN线插头,如图2所示。

    图2所示的就是所有底盘CAN上的控制单元信息交汇的地方,通过它可以相互交换彼此需要的信息,如果它出问题,就会出现上面的故障现象,检测他的方法就是测量其终端电阻,经测试其阻值符合技术标准60Ω,接下来连接万用表测量CAN线电压值,CAN-H在2.6V左右,CAN-L在2.3V左右,经测试,一切正常。这就奇怪了,这明显的故障现象为什么CAN线电压没有问题呢?故障码多半是当前的,说明底盘CAN系统肯定有问题。接下来只有测试其CAN线波形了,这样才能动态把握其实际的工作状态。连接奔驰专用的波形测试仪HMS,测量底盘CAN的实际波形,测试波形后,有了惊喜的发现,如图3所示。

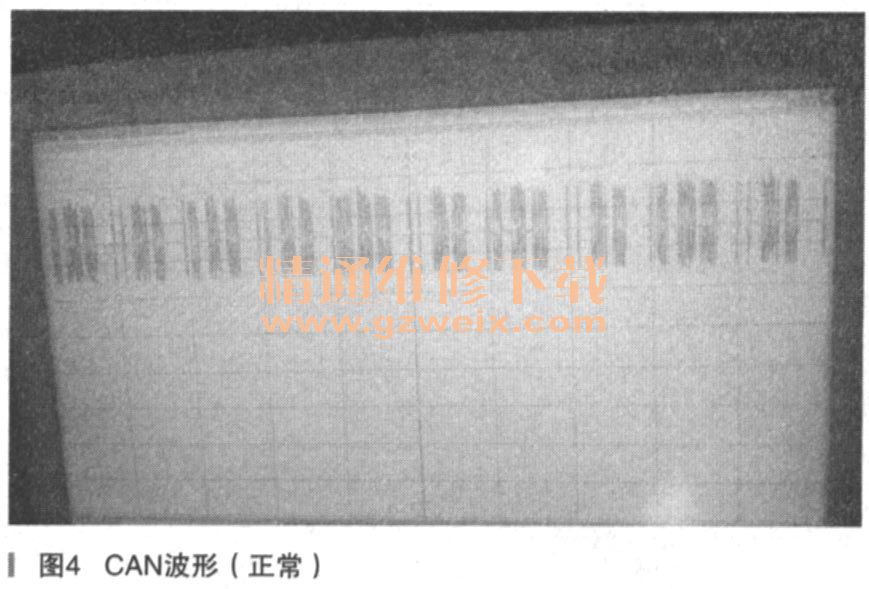

    在图3中有一部分的形状严重地和其他的不一样,不符合技术标准。接下来一个个地拔掉底盘CAN插上的控制单元,当拔掉ESP控制单元的插头时,波形恢复了正常,如图4所示。

    至此,问题终于找到了,就是因为ESP控制单元发出的错误信息,导致整个底盘CAN的信息交换瘫痪了,导致了客户所诉的故障现象。为了谨慎起见,认真仔细检查了ESP控制单元的供电,一切正常,更换ESP控制单元,功能一切恢复正常了。
    故障总结:,诊断故障一定要透过现象看本质,由此及彼,由表及里,这样才能层层深入,步步为营。
