一辆行驶里程约16万km 的2007款奔驰5600轿车（底盘型号为W221）。据车主反映，该车无法使用左侧（左前和左后）车门外把手实现车门的无钥匙解锁与锁止，即左侧无钥匙进入功能失效，而右侧（右前和右后）无钥匙进入功能正常。

    故障诊断：首先根据驾驶人的描述进行相关测试。通过遥控钥匙的解锁和闭锁按钮测试车门的解锁和锁止，各车门均能正常解锁和锁止；通过右侧车门外把手测试车门的解锁和锁止功能，右侧车门均能正常解锁和锁止；通过左侧车门外把手测试车门的解锁和锁止功能，左侧车门均无法解锁和锁止。

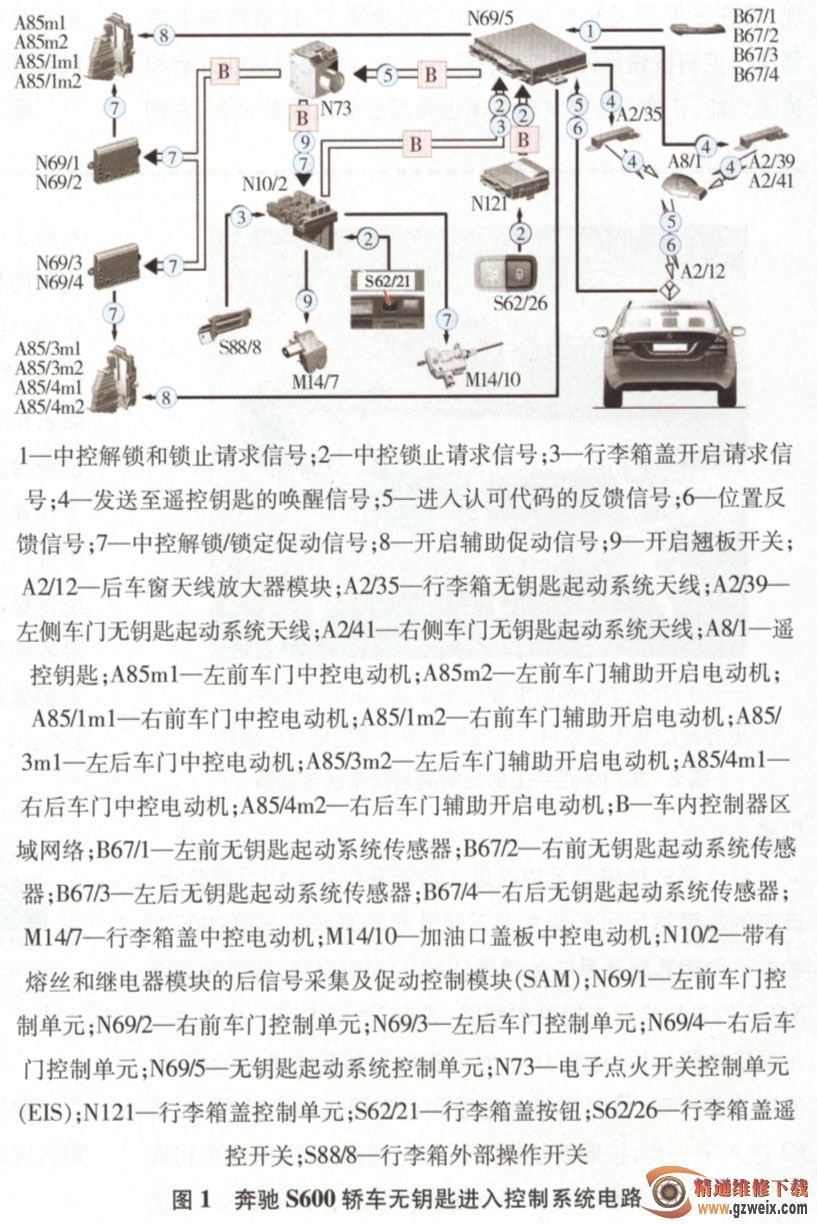

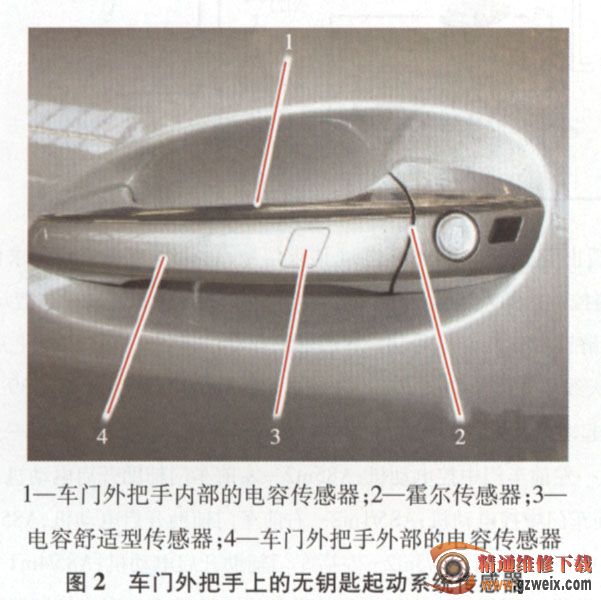

    无钥匙进入和起动控制系统总称为无钥匙起动系统（KG）。图1为该车无钥匙进入控制系统电路，图2为该车车门外把手上的无钥匙起动系统传感器。分析图1和图2可知，通过车门外把手实现车门解锁的过程为：用手握住车门外把手，车门外把手内侧的无钥匙起动系统传感器（B67/1,B67/2,B67/3,B67/4）向无钥匙起动系统控制单元（N69/5）发送相关信号；N69/5通过车门天线（A2/35,A2/39,A2/41）向遥控钥匙（A8/1）发出唤醒信号；A8/1将其进入认可代码和位置发送到后车窗天线放大器模块（A2/12）;A2/12将A8/1．的进入认可代码和位置发送到N69/5; N69/5通过车内控制器区域网络将A8/1的进入认可代码发送到点火开关控制单元（N73） ; N73将中控解锁指令发送到车门控制单元（N69/1,N69/2, N69/3, N69/4）；车门控制单元促动相应的车门中控电动机解锁；在中控解锁后的0.5s内拉动车门外把手，车门外把手内部的霍尔传感器向N69/5发送相关信号；N69/5促动车门辅助开启电动机辅助解锁，车门被迅速打开。通过车门外把手实现车门锁止的过程为：首先用手触摸车门外把手外侧的无钥匙起动系统传感器，然后中间过程与车门解锁的中间过程相似，最后由相应的车门控制单元促动中控电动机锁止。
