传感器共用导线破损导致发动机怠速过高
来源:本站整理  作者:佚名  2013-04-28 08:01:53

    一辆广汽本田飞度1.3L轿车。该车因追尾后大修,出现发动机怠速过高,发动机故障灯亮,其它工况无异常。试车发现以下现象:1)发动机故障灯亮;2)发动机起动顺利,暖机后运转基本平稳,但怠速过高,一直在1600r/min左右运转;3)踩下加速踏板,发动机转速平稳上升,缓加速和急加速无明显异常。

    初诊结论:怠速过高,其它工况基本正常;故障灯亮,发动机电子控制系统存在故障。

    根据“故障码优先”的诊断原则,首先利用本田汽车专用检测仪HDS读取故障码。
    1.读取故障码
    HDS检测显示,有3个故障码,分别是:
    P0118为冷却液温度传感器(ECT)电路电压过高:信号线断路;搭铁线断路;传感器故障。
    P0123为节气门位置传感器(TP)电路电压过高:搭铁线断路;传感器故障。
    P0113为进气温度传感器(IAT )电路电压过高:信号线断路;搭铁线断路;传感器故障。

    2.清除故障码
    P0123代码消失,.其它2个故障码依然存在。
    3.起动发动机
故障码P0123起动后重现。

    4.读取数据流
    利用本田汽车专用检测仪HDS读取数据流。仪器显示如下数据不正常:
    IAT指令太高导致发动机怠速过高(1700r/min左右);冷却液温度传感器(ECT)、节气门位置传感器(TP)和进气温度传感器(IAT)处于开路状态;HO多参数超出调整范围。故障码和数据流检测显示:冷却液温度传感器(ECT)节气门位置传感器(TP)和进气温度传感器(IAT)电路存在故障。

    5.故障原因分析
    发动机怠速过高的主要原因有以下几个方面:(1)节气门脏污、油门拉线故障;(2)怠速控制阀或怠速控制系统故障;(3)进气管道或真空管漏气;(4)节气门位置传感器、水温传感器、空气流量计或进气管真空传感器等有故障;(5)空调开关、空挡起动开关、动力转向开关有故障;(6)怠速匹配不当;(7)ECUM ECU故障。

    6.使用万用表检测各传感器
    (1)进气温度传感器检测

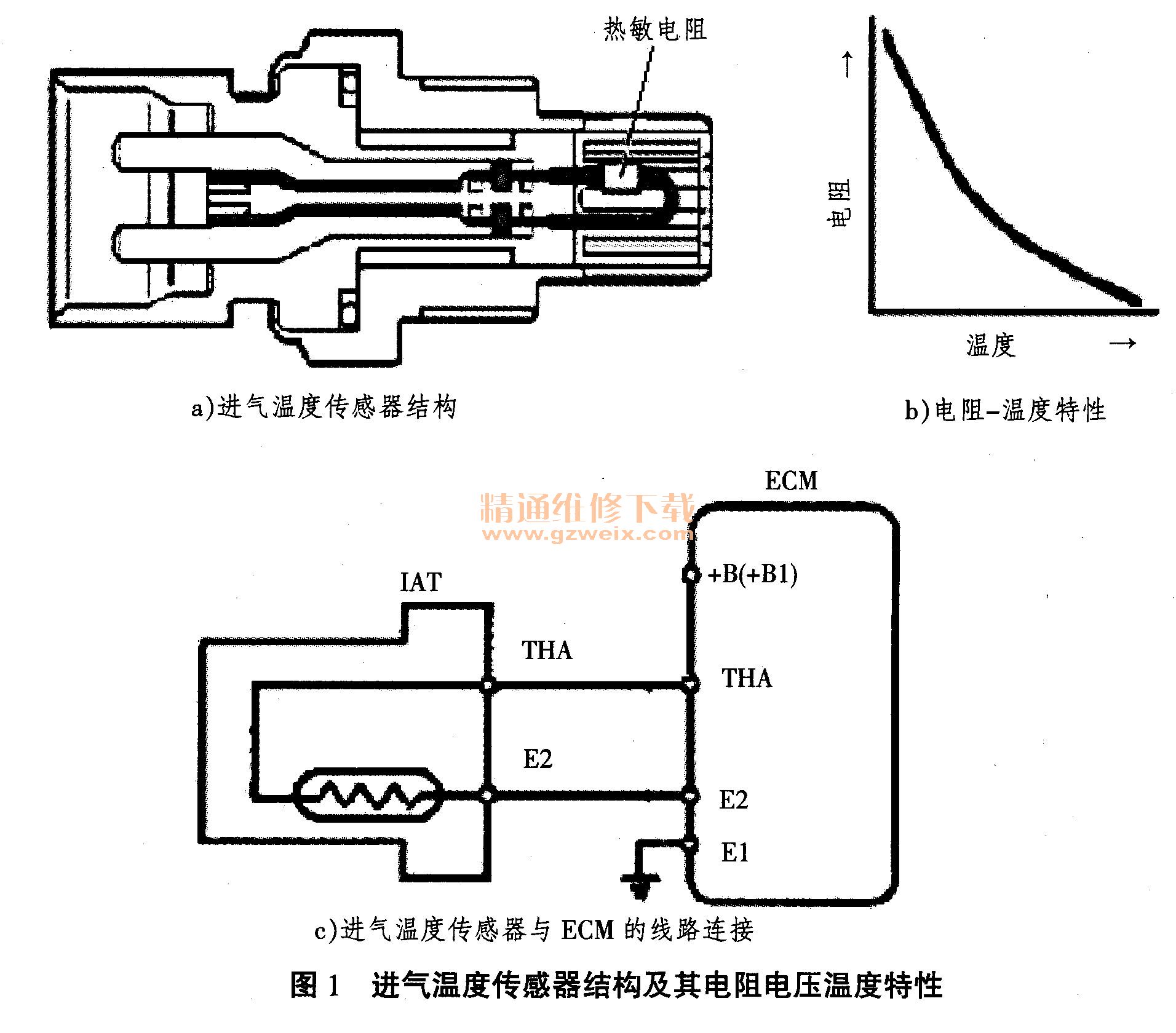

    飞度轿车进气温度传感器(IAT)有2根控制线,红黄色线为5V参考电压线,绿黑色线为搭铁线。正常情况下,其温度电阻特性和温度电压特性应符合图1所示,当温度为20℃时,IAT传感器的电压约为2.8V。检测得知传感器两端子之间的电阻值为1.071kΩ(检测时温度约35℃),说明传感器正常。点火开关“ON”时,红黄色线与搭铁线之间的电压为5V,参考电压正常。

    绿黑色线与搭铁线之间的电阻值为无穷大,搭铁线断路。
    (2)节气门位置传感器的检测

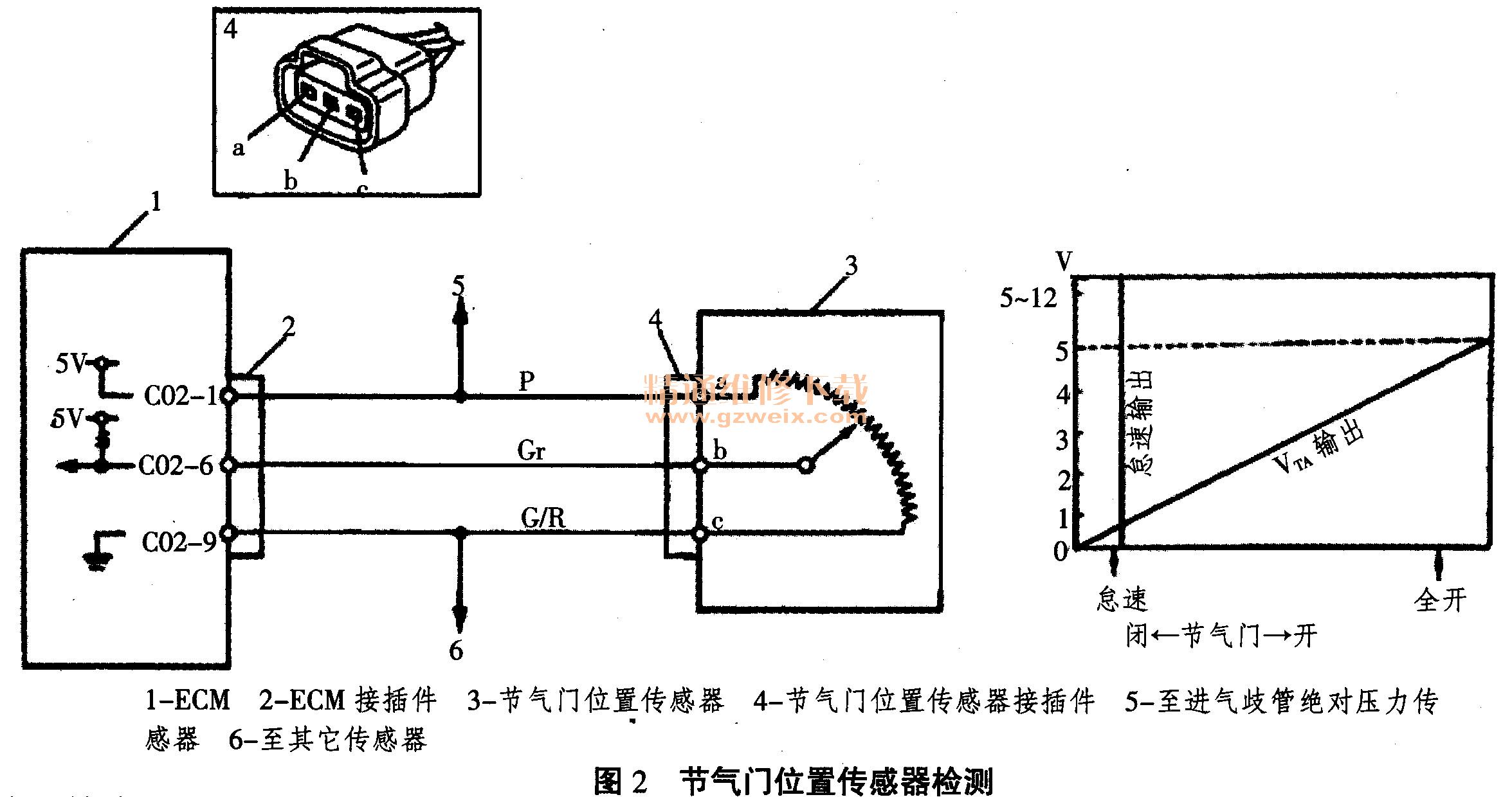

    拆下节气门前的进气软管,拔下节气门位置传感器插头如图2所示,该传感器有3根控制线,其中黄蓝色电压线,红黑色线为信号线,绿黑色线为搭铁线。



[1] [2]  下一页
