一辆行驶里程约10万km的2009年本田锋范1. 8L轿车，按压遥控器上行李箱开关按钮，保持2s，遥控器指示灯闪烁一下，行李箱盖无法弹开；使用机械拉索能正常开启行李箱盖；行李箱盖关闭正常。
    故障诊断：
    1）根据故障情况分析，故障点可能为①遥控器；②无钥匙接收器单元（遥控接收器）；③ MICU及B-CAN通信线；④行李箱盖作动器继电器；⑤行李箱盖开启作动器；⑥电动作动器相关线路。
    2）首先使用遥控器控制四车门解锁及锁定，作动正常，可知遥控发射器、无钥匙接收器单元和MICU能正常通信，说明①、②、③项为正常。
    3）用遥控器开启行李箱盖，测量行李箱盖开启作动器插接器红色线束端电压，为0V、作动器供电电路异常（正常情况下应为蓄电池电压）。
    4）检查仪表板下45号熔丝（15A），导通正常。
    5）测量MICU插头E25电压为0 V 、 K9电压为蓄电池电压，正常。
    6）判断为行李箱盖作动器继电器未正常吸合。

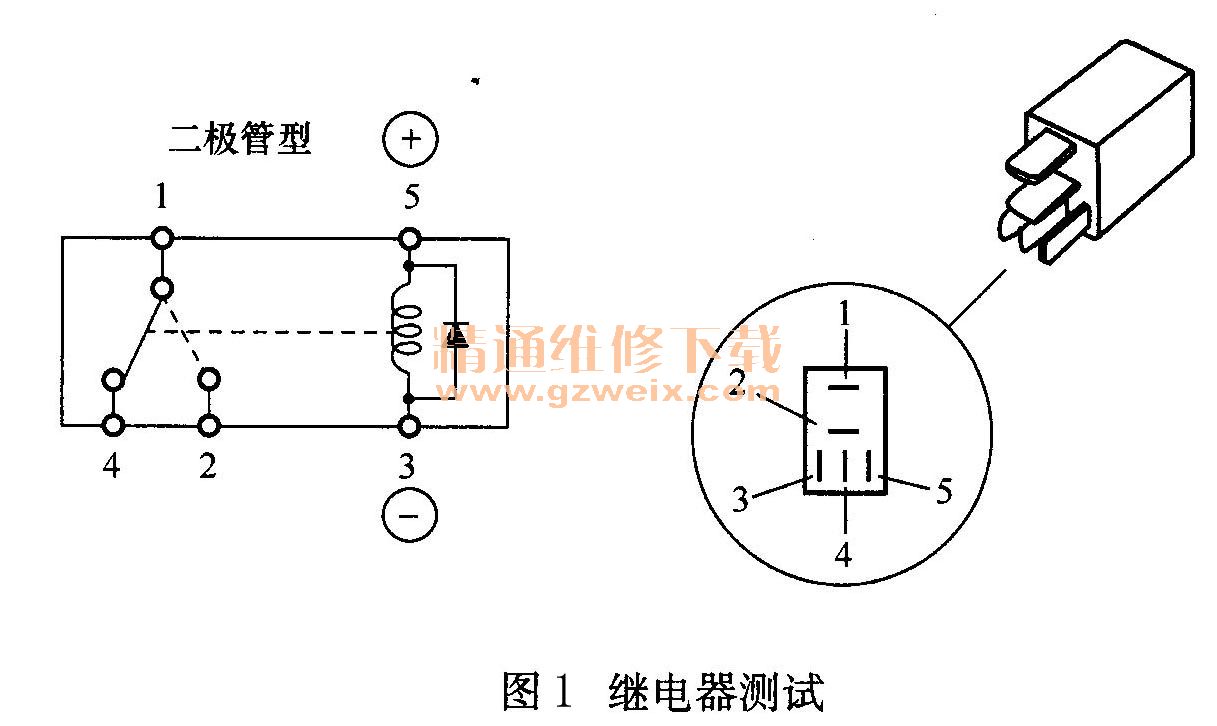

    7）如图1所示，对行李箱作动器继电器进行测试，将蓄电池正极连接至5号端子，负极连接至3号端子时，1号和2号端子不导通（正常情况下应导通），说明该继电器发生故障。

    8）更换行李箱作动器继电器后，进行操作，故障症状彻底排除。
    维修小结：对于车身电气故障诊断，首先应掌握电器作动原理，再根据作动原理，配合电路图判断可能的故障点，逐项排查。
