1．节气门作动器控制系统怠速位置未学习
    1）打开点火开关至ON（II）位置。
    2）使用HDS清除DTC。
    3）将点火开关旋至锁定（0）位置。
    4）打开点火开关至ON（II）位置，并等待10s。
    5）使用HDS检查所有DTC或临时DTC。
    是否显示DTC P2176？
    是→转至第6）步。
    否→间歇性故障，此时系统正常。检查节气门体与PCM端子是否连接不良或松动，然后擦净节气门体。
    6）将点火开关旋至锁定（0）位置。
    7）断开节气门体上的进气导管。
    8）打开点火开关至ON（II）位置。
    9）使用HDS清除DTC。
    10）使用HDS在测试菜单（INSPECTION MENU）中进行ETCS测试。
    11）目测检查节气门阀的启闭。
    节气门阀是否暂时运行至全闭合位置？
    是→转至第12）步。
    否→转至第13）步。
    12）检查节气门阀上的污泥或积炭。
    节气门阀上是否有污泥或积炭？
    是→擦净节气门体，然后转至第22）步。
    否→转至第19）步。
    13）将点火开关旋至锁定（0）位置。
    14）断开节气门体6芯插头。
    15）使用HDS短接SCS线。
    16）断开PCM插头C（49芯）。

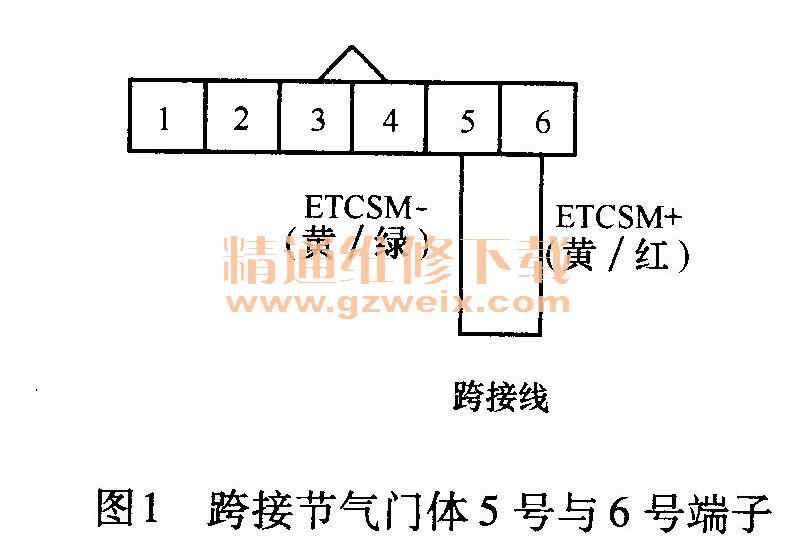

    17）如图1所示，使用跨接线连接节气门体6芯插头5号端子与6号端子。

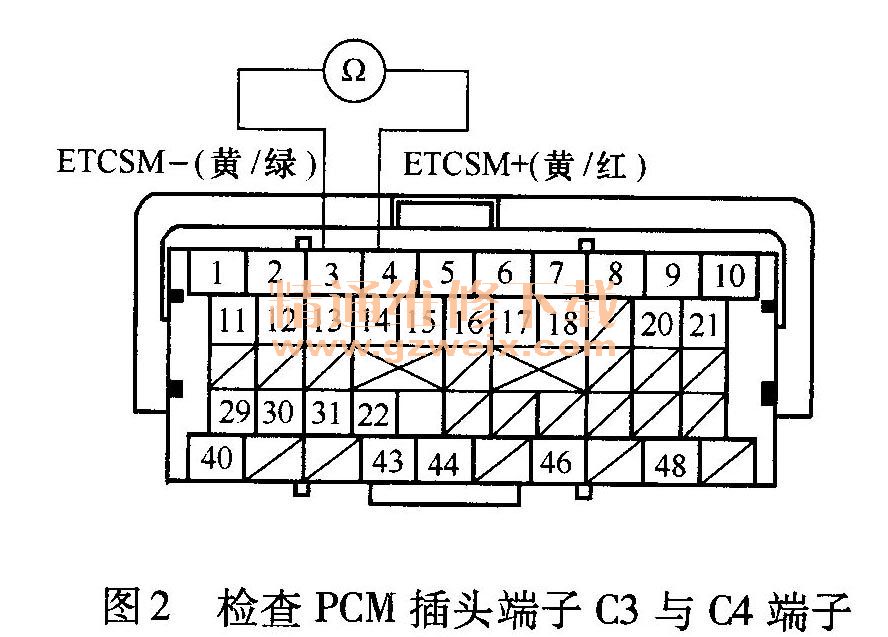

    18）如图2所示，检查PCM插头端子C3与C4之间的导通性。

    是否导通？
    是→转至第28）步。
    否→排除节气门体与PCM （C3、C4）之间的导线断路故障，然后转至第21）步。
    19）将点火开关旋至锁定（0）位置。
    20）更换节气门体。
    21）重新连接所有插头。
    22）打开点火开关至ON（II）位置。
    23）使用HDS重新设置PCM、、
    24）进行PCM怠速学习程序。
    25）将点火开关旋至锁定（0）位置。
    26）打开点火开关至ON（11）位置，并等待10s。
    27）使用HDS检查所有DTC或临时DTC。
    是否显示DTC P2176？
    是→检查节气门体与PCM端子是否连接不良或松动，然后擦净节气门体，并转至第1）步。
    否→故障处理完成。如果显示其他DTC或临时DTC，则排除显示的DTC故障。
    28）重新连接所有插头。
    29）如果PCM不是最新版软件，升级PCM或使用运行良好的PCM进行替换。
    30）使用HDS检查所有DTC或临时DTC。
    是否显示DTC P2176？
    是→检查节气门体与PCM端子是否连接不良或松动。如果PCM已升级，则使用运行良好的PCM进行替换，并重新检查。如果PCM已替换，则转至第1）步。
    否→如果已升级PCM软件，则完成故障处理。如果替换PCM软件，则更换原来的PCM。如果显示其他DTC或临时DTC，则排除显示的DTC故障。
    2．摇臂轴控制电磁阀电路故障排除
    1）打开点火开关至ON（II）位置。
    2）使用HDS清除DTC。
    3）使用HDS在测试菜单（INSPECTION MENU）中进行VTEC测试。
    4）使用HDS测试DTC或临时DTC。
    是否显示DTC P2648？
    是→转至第5）步。
    否→间歇性故障，此时系统正常。检查摇臂轴控制电磁阀与PCM端子是否连接不良或松动。
    5）将点火开关旋至锁定（0）位置。
    6）断开摇臂轴控制电磁阀2芯插头。
